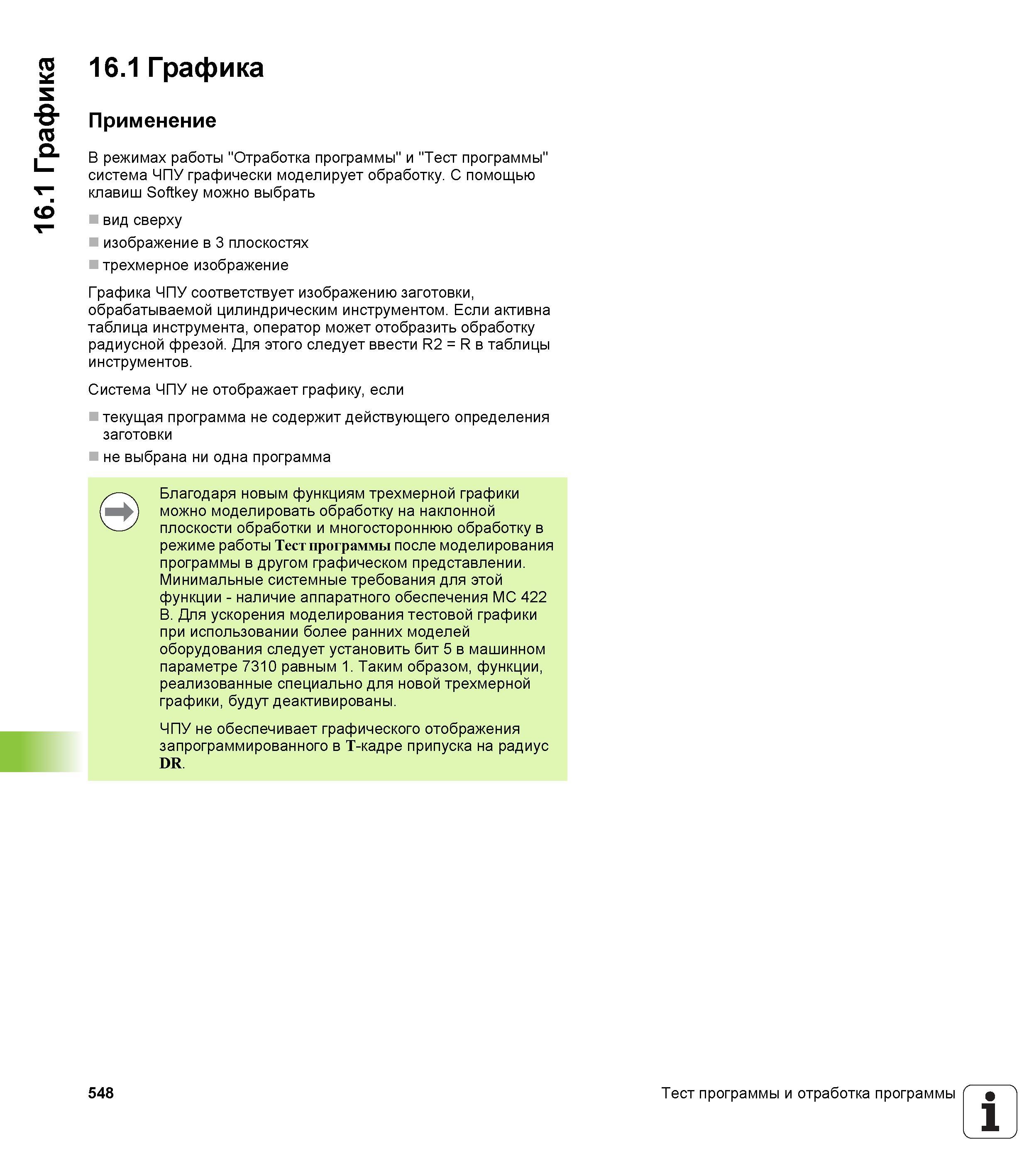

16.1 Графика 16.1 Графика Применение В режимах работы "Отработка программы" и "Тест программы" система ЧПУ графически моделирует обработку. С помощью клавиш Softkey можно выбрать вид сверху изображение в 3 плоскостях трехмерное изображение Графика ЧПУ соответствует изображению заготовки, обрабатываемой цилиндрическим инструментом. Если активна таблица инструмента, оператор может отобразить обработку радиусной фрезой. Для этого следует ввести R2 = R в таблицы инструментов. Система ЧПУ не отображает графику, если текущая программа не содержит действующего определения заготовки не выбрана ни одна программа Благодаря новым функциям трехмерной графики можно моделировать обработку на наклонной плоскости обработки и многостороннюю обработку в режиме работы Тест программы после моделирования программы в другом графическом представлении. Минимальные системные требования для этой функции - наличие аппаратного обеспечения MC 422 B. Для ускорения моделирования тестовой графики при использовании более ранних моделей оборудования следует установить бит 5 в машинном параметре 7310 равным 1. Таким образом, функции, реализованные специально для новой трехмерной графики, будут деактивированы. ЧПУ не обеспечивает графического отображения запрограммированного в T-кадре припуска на радиус DR. 548 Тест программы и отработка программы 1
