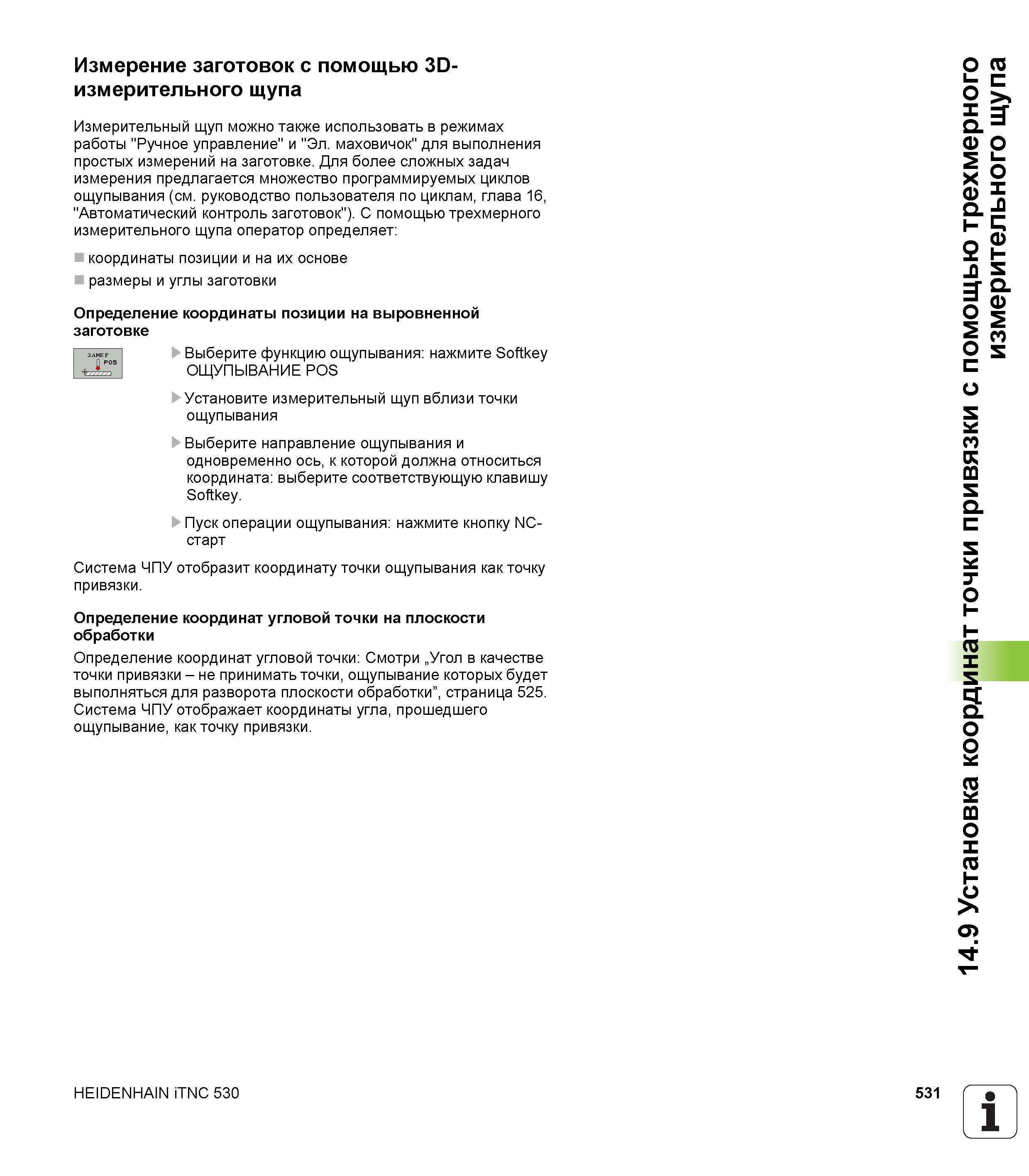

531 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.531

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 531 0531 Lab2u

Измерение заготовок с помощью 3D-измерительного щупа Измерительный щуп можно также использовать в режимах работы "Ручное управление" и "Эл. маховичок" для выполнения простых измерений на заготовке. Для более сложных задач измерения предлагается множество программируемых циклов ощупывания (см. руководство пользователя по циклам, глава 16, "Автоматический контроль заготовок"). С помощью трехмерного измерительного щупа оператор определяет координаты позиции и на их основе размеры и углы заготовки Определение координаты позиции на выровненной заготовке замер ) Выберите функцию ощупывания нажмите Softkey fe ОЩУПЫВАНИЕ POS Установите измерительный щуп вблизи точки ощупывания Выберите направление ощупывания и одновременно ось, к которой должна относиться координата выберите соответствующую клавишу Softkey. Пуск операции ощупывания нажмите кнопку NC-старт Система ЧПУ отобразит координату точки ощупывания как точку привязки. Определение координат угловой точки на плоскости обработки Определение координат угловой точки Смотри „Угол в качестве точки привязки - не принимать точки, ощупывание которых будет выполняться для разворота плоскости обработки”, страница 525. Система ЧПУ отображает координаты угла, прошедшего ощупывание, как точку привязки. HEIDENHAIN iTNC 530 531 1 14.9 Установка координат точки привязки с помощью трехмерного измерительного щупа
