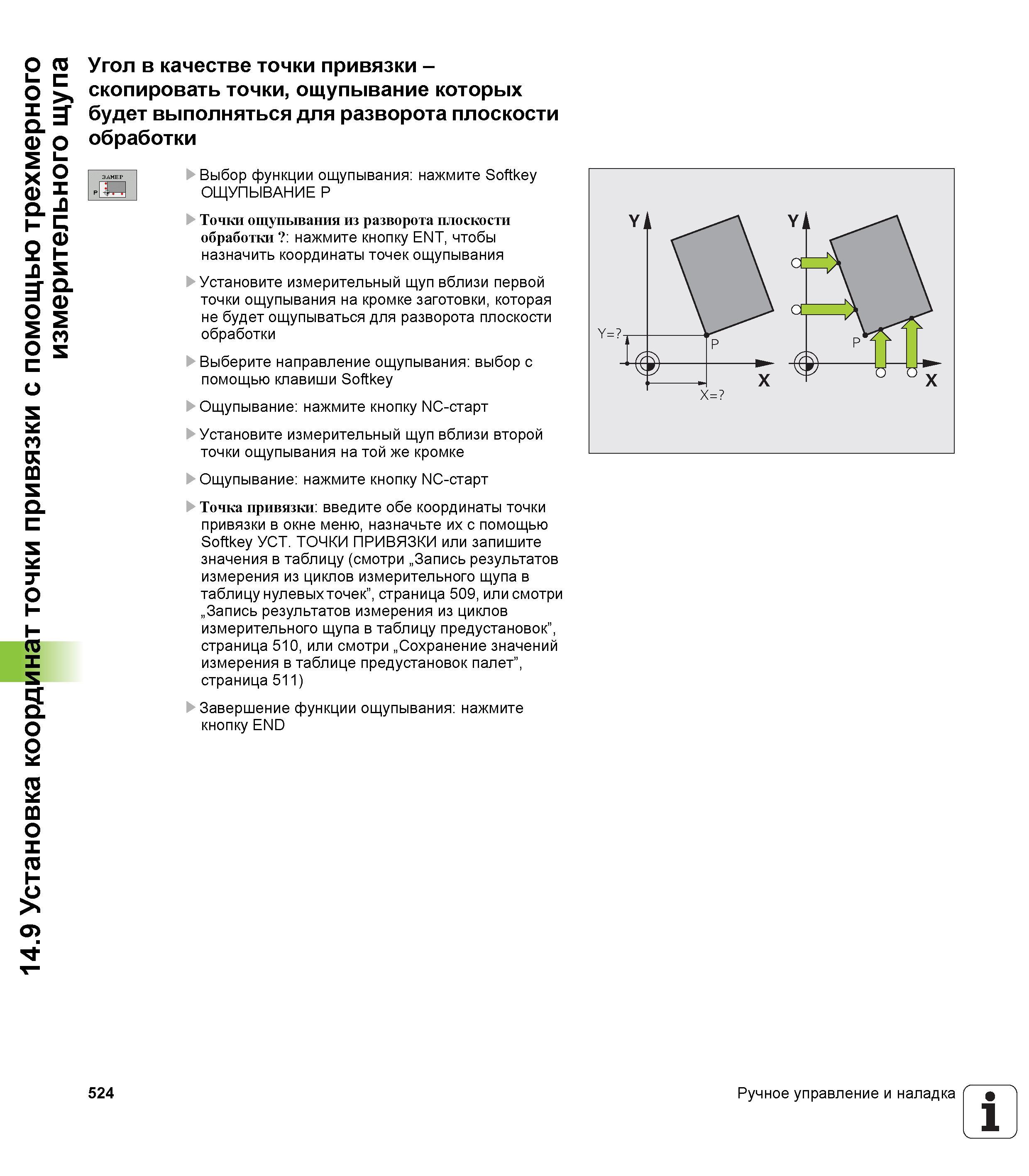

14.9 Установка координат точки привязки с помощью трехмерного измерительного щупа Угол в качестве точки привязки -скопировать точки, ощупывание которых будет выполняться для разворота плоскости обработки Е= ер Выбор функции ощупывания нажмите Softkey И ОЩУПЫВАНИЕ Р Точки ощупывания из разворота плоскости обработки нажмите кнопку ENT, чтобы назначить координаты точек ощупывания Установите измерительный щуп вблизи первой точки ощупывания на кромке заготовки, которая не будет ощупываться для разворота плоскости обработки Выберите направление ощупывания выбор с помощью клавиши Softkey Ощупывание нажмите кнопку NC-старт Установите измерительный щуп вблизи второй точки ощупывания на той же кромке Ощупывание нажмите кнопку NC-старт Точка привязки введите обе координаты точки привязки в окне меню, назначьте их с помощью Softkey УСТ. ТОЧКИ ПРИВЯЗКИ или запишите значения в таблицу (смотри „Запись результатов измерения из циклов измерительного щупа в таблицу нулевых точек”, страница 509, или смотри „Запись результатов измерения из циклов измерительного щупа в таблицу предустановок”, страница 510, или смотри „Сохранение значений измерения в таблице предустановок палет”, страница 511) Завершение функции ощупывания нажмите кнопку END 524 Ручное управление и наладка 1
