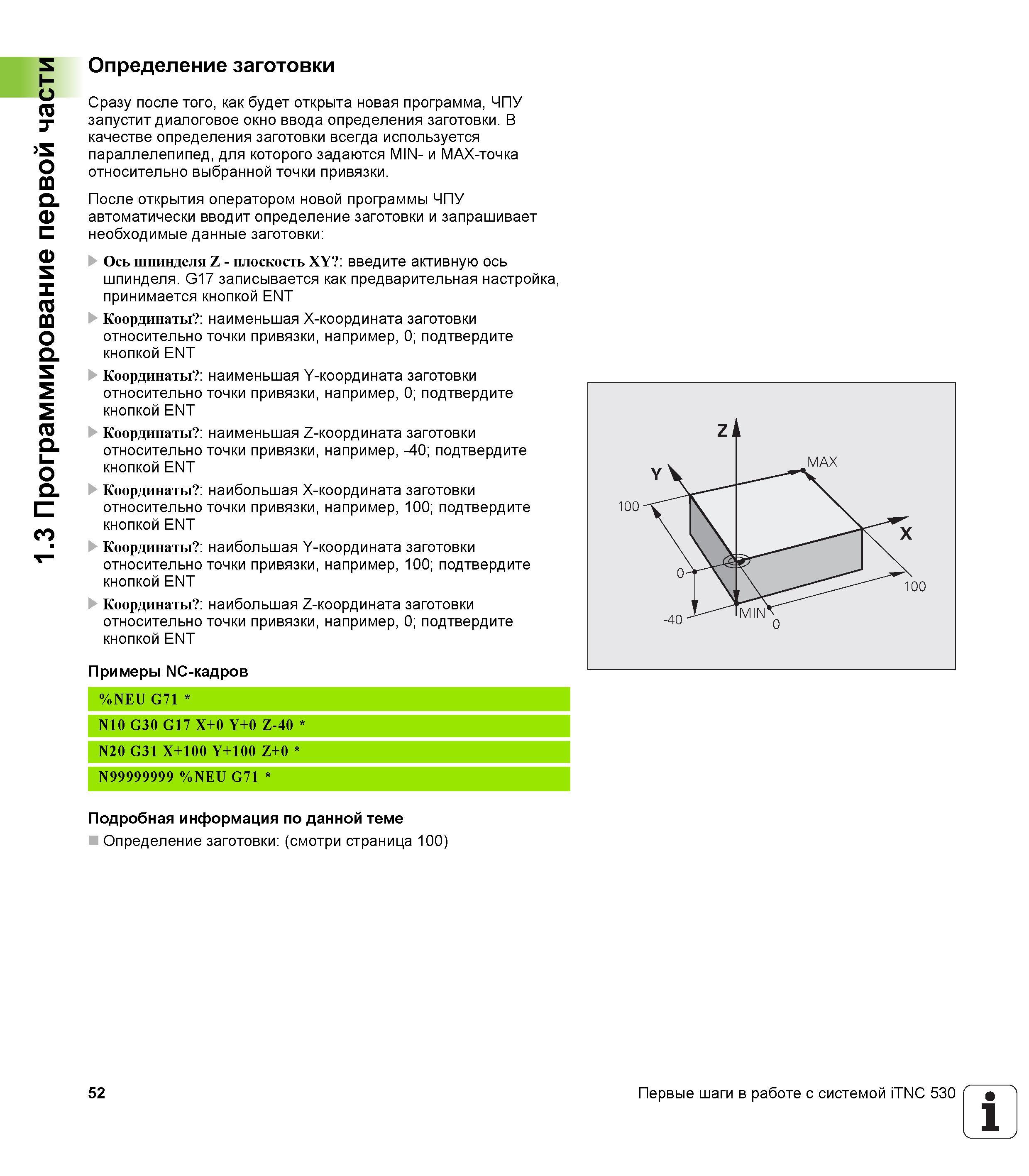

1.3 Программирование первой части Определение заготовки Сразу после того, как будет открыта новая программа, ЧПУ запустит диалоговое окно ввода определения заготовки. В качестве определения заготовки всегда используется параллелепипед, для которого задаются MIN- и MAX-точка относительно выбранной точки привязки. После открытия оператором новой программы ЧПУ автоматически вводит определение заготовки и запрашивает необходимые данные заготовки Ось шпинделя Z - плоскость XY введите активную ось шпинделя. G17 записывается как предварительная настройка, принимается кнопкой ENT Координаты наименьшая X-координата заготовки относительно точки привязки, например, 0; подтвердите кнопкой ENT Координаты наименьшая Y-координата заготовки относительно точки привязки, например, 0; подтвердите кнопкой ENT Координаты наименьшая Z-координата заготовки относительно точки привязки, например, -40; подтвердите кнопкой ENT Координаты наибольшая X-координата заготовки относительно точки привязки, например, 100; подтвердите кнопкой ENT Координаты наибольшая Y-координата заготовки относительно точки привязки, например, 100; подтвердите кнопкой ENT Координаты наибольшая Z-координата заготовки относительно точки привязки, например, 0; подтвердите кнопкой ENT Примеры NC-кадров Подробная информация по данной теме Определение заготовки (смотри страница 100) 52 Первые шаги в работе с системой iTNC 530 1
