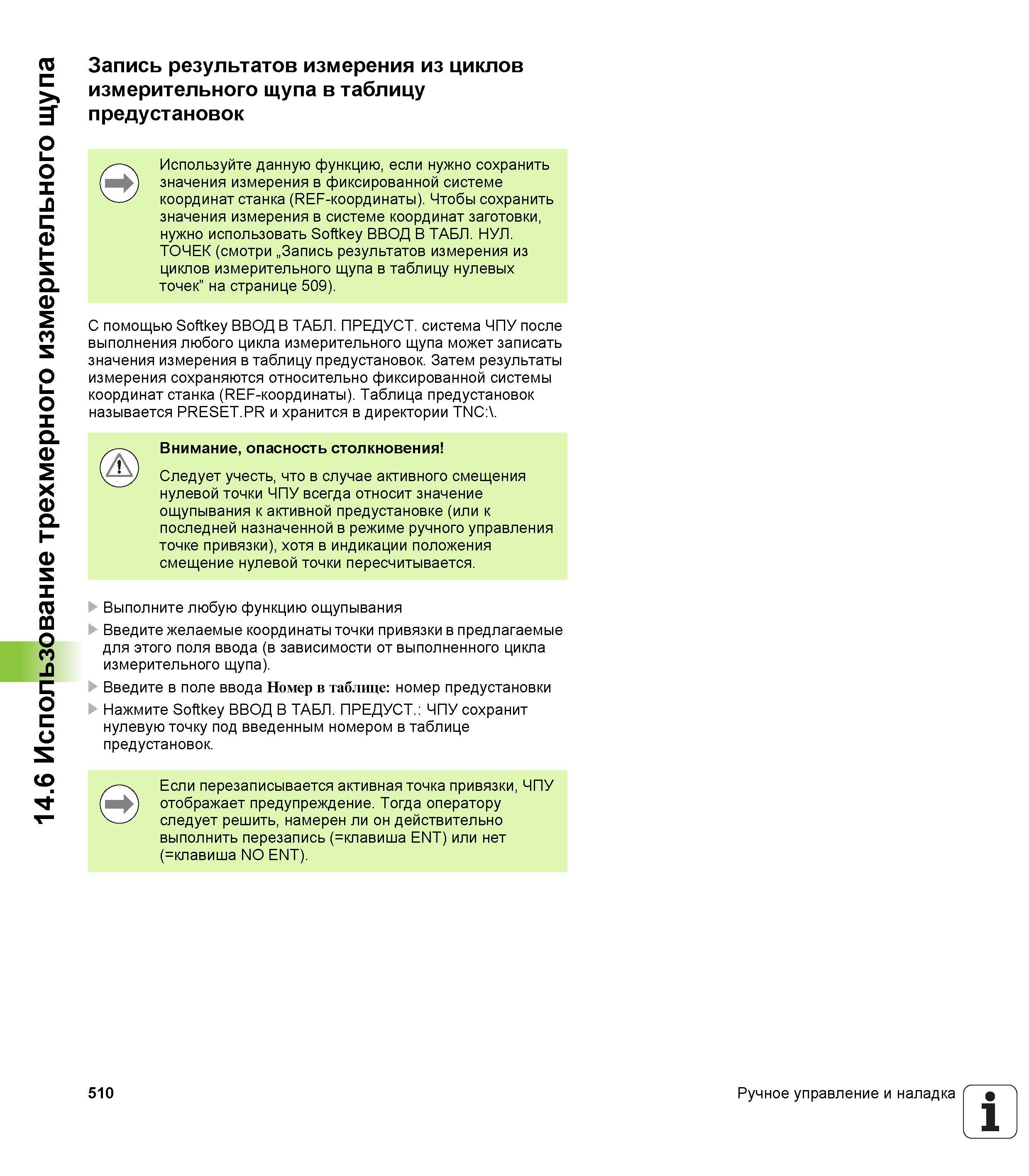

14.6 Использование трехмерного измерительного щупа Запись результатов измерения из циклов измерительного щупа в таблицу предустановок Используйте данную функцию, если нужно сохранить значения измерения в фиксированной системе координат станка (REF-координаты). Чтобы сохранить значения измерения в системе координат заготовки, нужно использовать Softkey ВВОД В ТАБЛ. НУЛ. ТОЧЕК (смотри „Запись результатов измерения из циклов измерительного щупа в таблицу нулевых точек” на странице 509). С помощью Softkey ВВОД В ТАБЛ. ПРЕДУСТ. система ЧПУ после выполнения любого цикла измерительного щупа может записать значения измерения в таблицу предустановок. Затем результаты измерения сохраняются относительно фиксированной системы координат станка (REF-координаты). Таблица предустановок называется PRESET.PR и хранится в директории TNC:\. Внимание, опасность столкновения Следует учесть, что в случае активного смещения нулевой точки ЧПУ всегда относит значение ощупывания к активной предустановке (или к последней назначенной в режиме ручного управления точке привязки), хотя в индикации положения смещение нулевой точки пересчитывается. Выполните любую функцию ощупывания Введите желаемые координаты точки привязки в предлагаемые для этого поля ввода (в зависимости от выполненного цикла измерительного щупа). Введите в поле ввода Номер в таблице номер предустановки Нажмите Softkey ВВОД В ТАБЛ. ПРЕДУСТ. ЧПУ сохранит нулевую точку под введенным номером в таблице предустановок. Если перезаписывается активная точка привязки, ЧПУ отображает предупреждение. Тогда оператору следует решить, намерен ли он действительно выполнить перезапись (=клавиша ENT) или нет (=клавиша nO ENT). 510 Ручное управление и наладка 1
