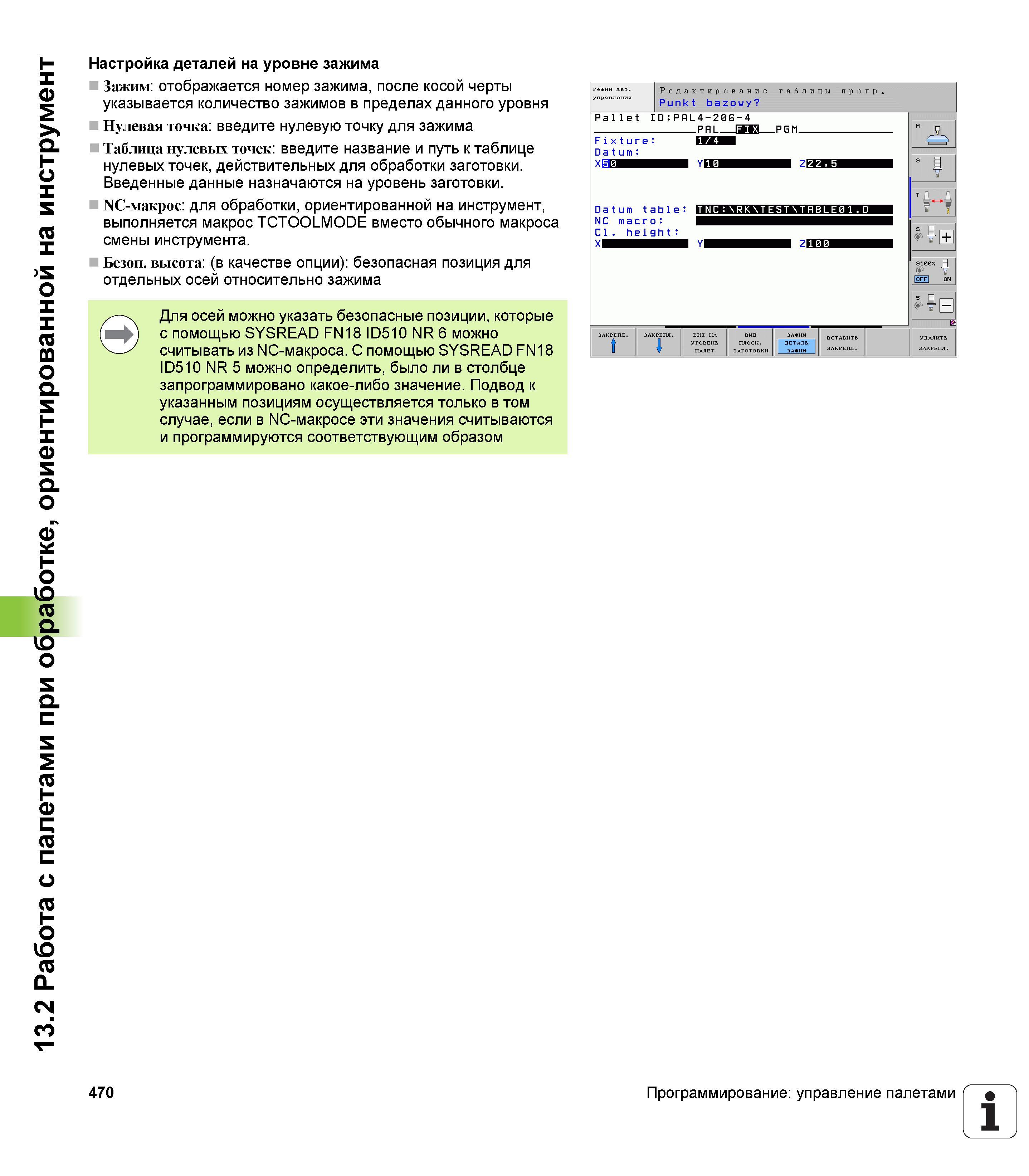

13.2 Работа с палетами при обработке, ориентированной на инструмент Настройка деталей на уровне зажима Зажим отображается номер зажима, после косой черты указывается количество зажимов в пределах данного уровня Нулевая точка введите нулевую точку для зажима Таблица нулевых точек введите название и путь к таблице нулевых точек, действительных для обработки заготовки. Введенные данные назначаются на уровень заготовки. NC-макрос для обработки, ориентированной на инструмент, выполняется макрос TCTOOLMODE вместо обычного макроса смены инструмента. Безоп. высота (в качестве опции) безопасная позиция для отдельных осей относительно зажима Для осей можно указать безопасные позиции, которые с помощью SYSREAD FN18 ID510 NR 6 можно считывать из NC-макроса. С помощью SYSREAD FN18 ID510 NR 5 можно определить, было ли в столбце запрограммировано какое-либо значение. Подвод к указанным позициям осуществляется только в том случае, если в NC-макросе эти значения считываются и программируются соответствующим образом 470 Программирование управление палетами 1
