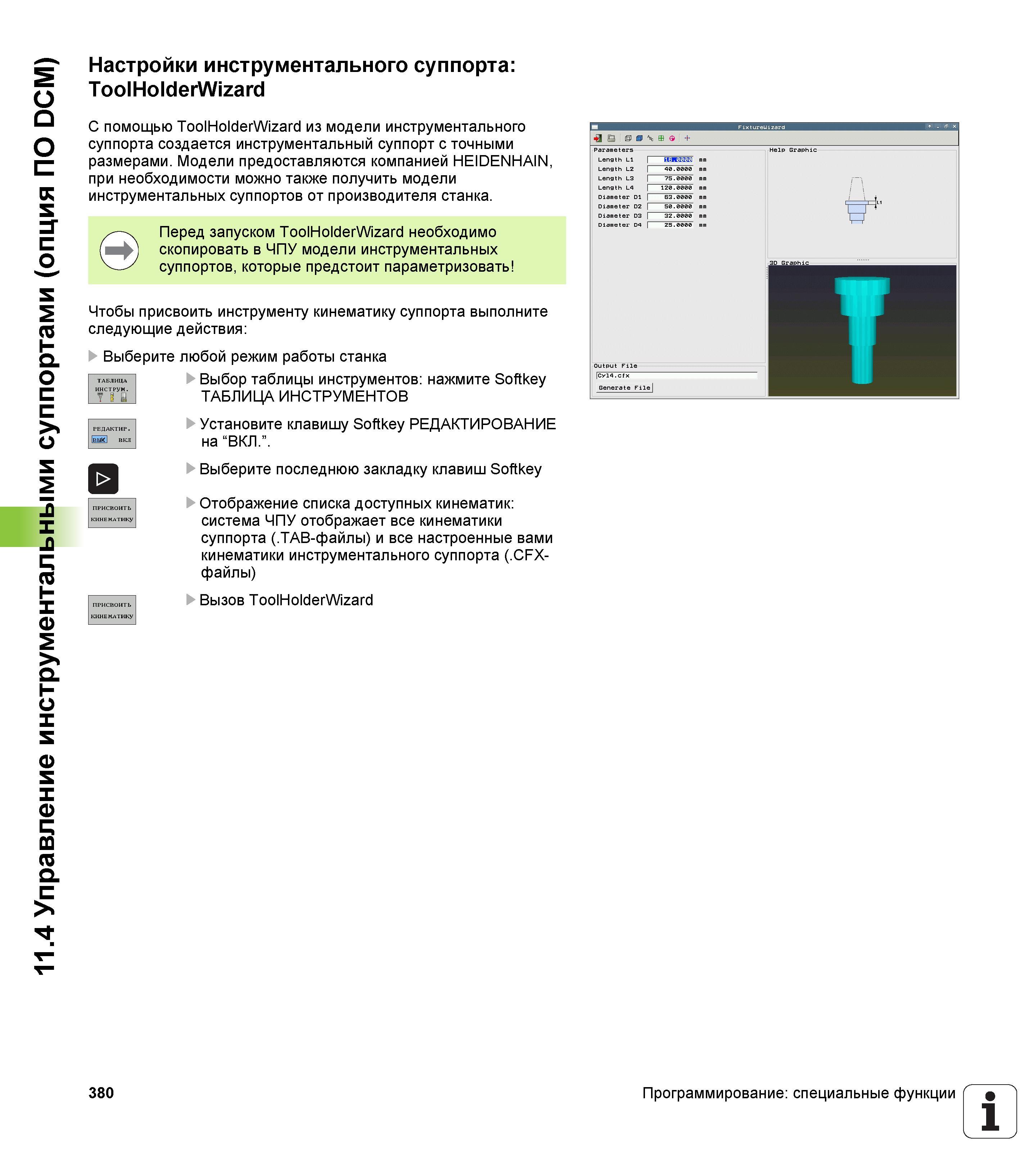

11.4 Управление инструментальными суппортами (опция ПО DCM) Настройки инструментального суппорта ToolHolderWizard С помощью ToolHolderWizard из модели инструментального суппорта создается инструментальный суппорт с точными размерами. Модели предоставляются компанией HEIDENHAIN, при необходимости можно также получить модели инструментальных суппортов от производителя станка. Перед запуском ToolHolderWizard необходимо скопировать в ЧПУ модели инструментальных суппортов, которые предстоит параметризовать ТАБЛИЦА ин струм Чтобы присвоить инструменту кинематику суппорта выполните следующие действия Выберите любой режим работы станка Выбор таблицы инструментов нажмите Softkey U ТАБЛИЦА ИНСТРУМЕНТОВ Установите клавишу Softkey РЕДАКТИРОВАНИЕ на “ВКЛ.”. Выберите последнюю закладку клавиш Softkey Отображение списка доступных кинематик система ЧПУ отображает все кинематики суппорта (.TAB-файлы) и все настроенные вами кинематики инструментального суппорта (.CFX-файлы) Вызов ToolHolderWizard ПРИСВОИТЬ кинематику 380 Программирование специальные функции 1
