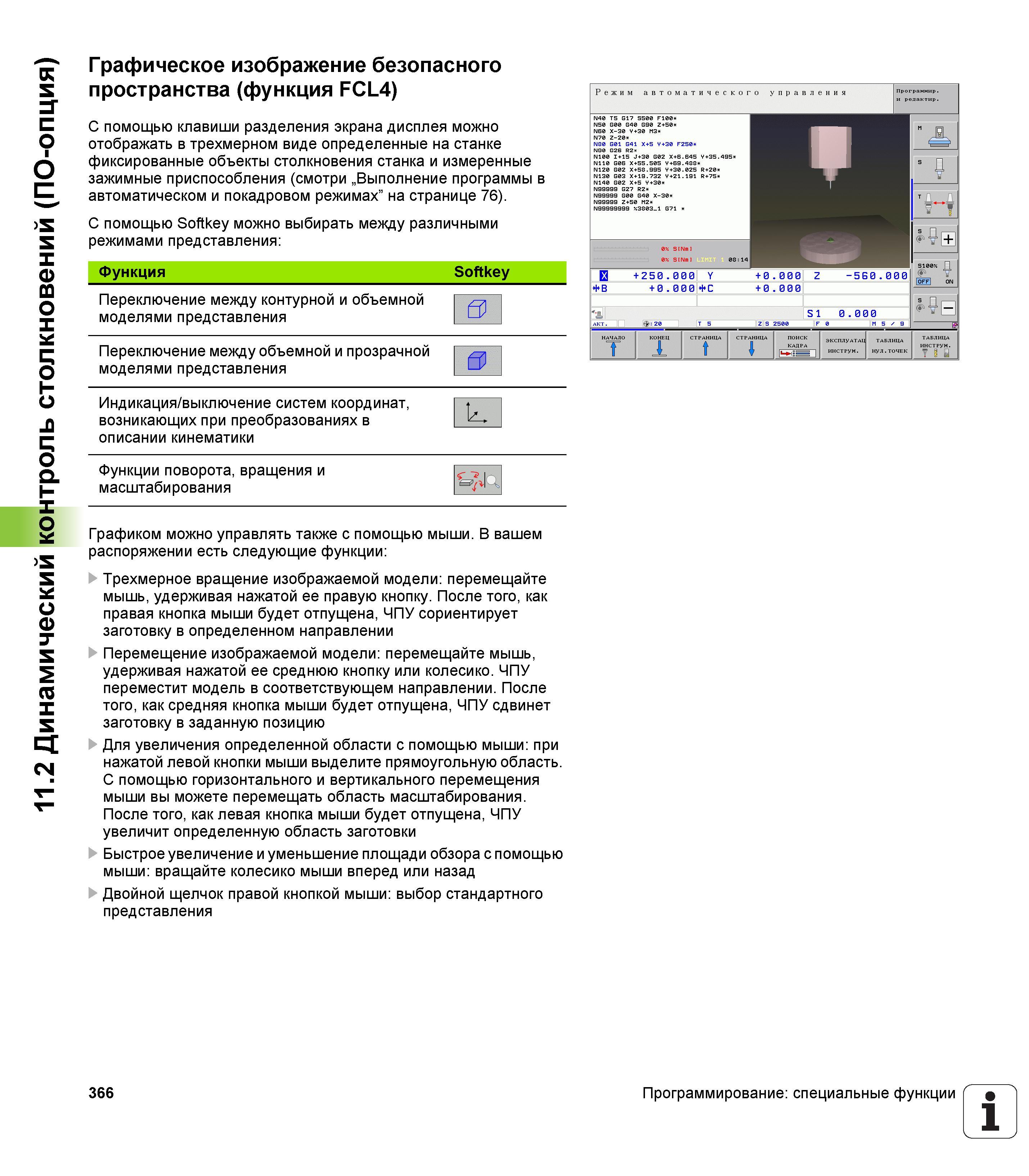

11.2 Динамический контроль столкновений (ПО-опция) Графическое изображение безопасного пространства (функция FCL4) С помощью клавиши разделения экрана дисплея можно отображать в трехмерном виде определенные на станке фиксированные объекты столкновения станка и измеренные зажимные приспособления (смотри „Выполнение программы в автоматическом и покадровом режимах” на странице 76). С помощью Softkey можно выбирать между различными режимами представления Функция Softkey Переключение между контурной и объемной моделями представления 0 Переключение между объемной и прозрачной моделями представления 0 Индикация/выключение систем координат, возникающих при преобразованиях в описании кинематики Ьи Функции поворота, вращения и масштабирования Графиком можно управлять также с помощью мыши. В вашем распоряжении есть следующие функции Трехмерное вращение изображаемой модели перемещайте мышь, удерживая нажатой ее правую кнопку. После того, как правая кнопка мыши будет отпущена, ЧПУ сориентирует заготовку в определенном направлении Перемещение изображаемой модели перемещайте мышь, удерживая нажатой ее среднюю кнопку или колесико. ЧПУ переместит модель в соответствующем направлении. После того, как средняя кнопка мыши будет отпущена, ЧПУ сдвинет заготовку в заданную позицию Для увеличения определенной области с помощью мыши при нажатой левой кнопки мыши выделите прямоугольную область. С помощью горизонтального и вертикального перемещения мыши вы можете перемещать область масштабирования. После того, как левая кнопка мыши будет отпущена, ЧПУ увеличит определенную область заготовки Быстрое увеличение и уменьшение площади обзора с помощью мыши вращайте колесико мыши вперед или назад Двойной щелчок правой кнопкой мыши выбор стандартного представления 366 Программирование специальные функции 1
