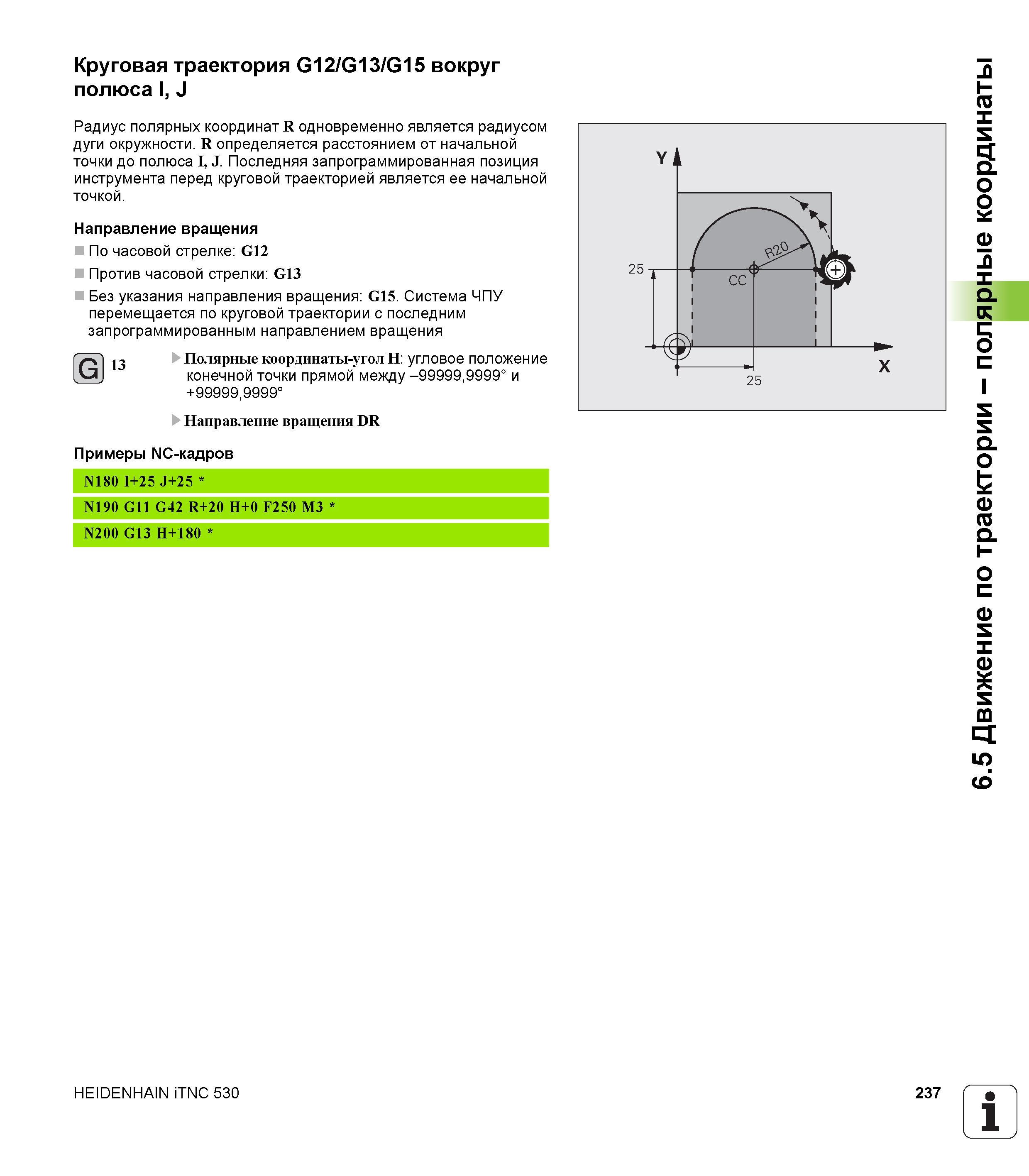

Круговая траектория G12/G13/G15 вокруг полюса I, J Радиус полярных координат R одновременно является радиусом дуги окружности. R определяется расстоянием от начальной точки до полюса I, J. Последняя запрограммированная позиция инструмента перед круговой траекторией является ее начальной точкой. Направление вращения По часовой стрелке G12 Против часовой стрелки G13 Без указания направления вращения G15. Система ЧПУ перемещается по круговой траектории с последним запрограммированным направлением вращения G13 Полярные координаты-угол H угловое положение конечной точки прямой между -99999,9999° и +99999,9999° Направление вращения DR Примеры NC-кадров N180 I+25 J+25 N190 G11 G42 R+20 H+0 F250 M3 N200 G13 H+180 HEIDENHAIN iTNC 530 237 1 Ч _ 6.5 Движение по траектории - полярные координаты
