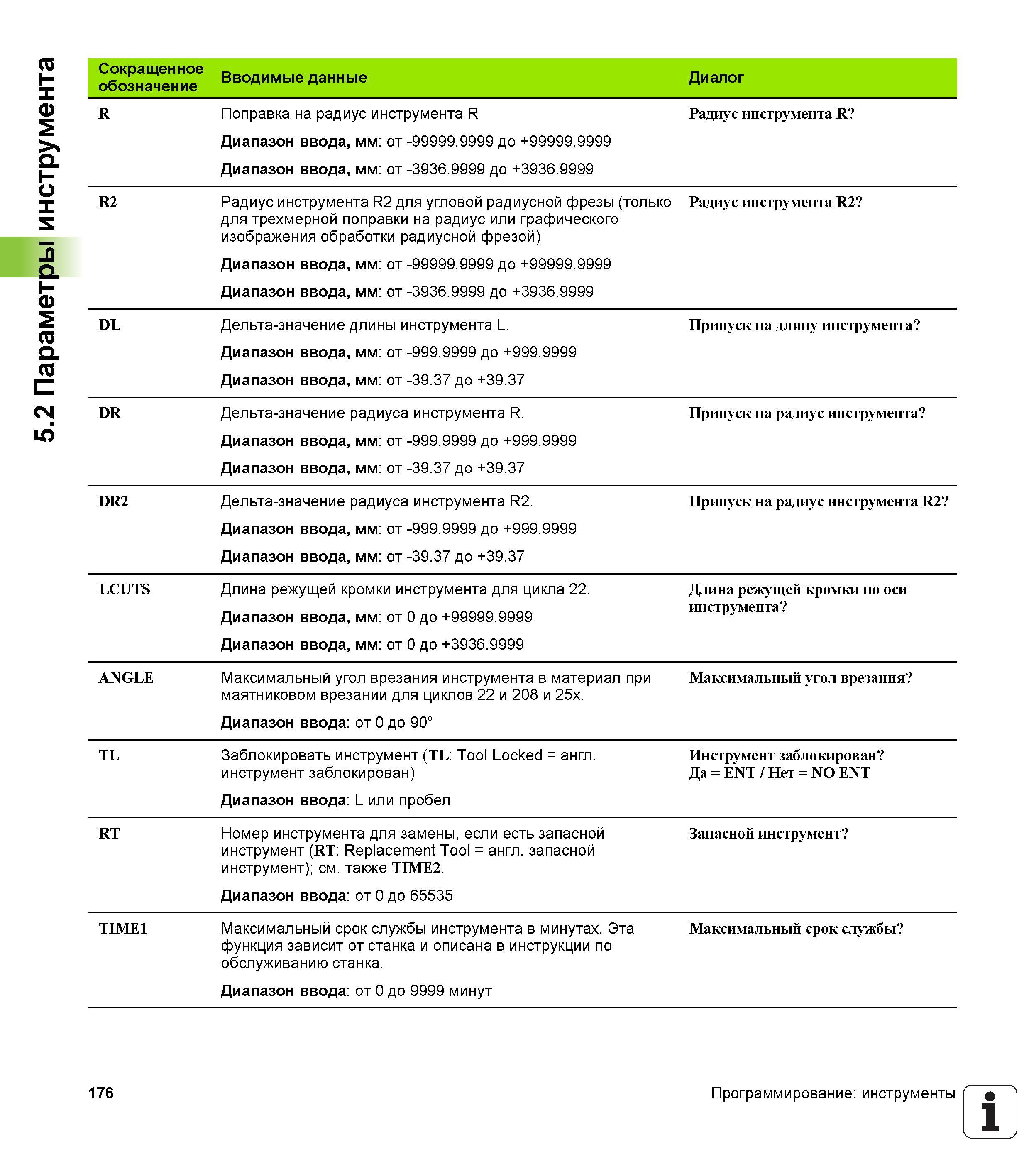

5.2 Параметры инструмента Сокращенное обозначение Вводимые данные Диалог R Поправка на радиус инструмента R Диапазон ввода, мм от -99999.9999 до +99999.9999 Диапазон ввода, мм от -3936.9999 до +3936.9999 Радиус инструмента R R2 Радиус инструмента R2 для угловой радиусной фрезы (только для трехмерной поправки на радиус или графического изображения обработки радиусной фрезой) Диапазон ввода, мм от -99999.9999 до +99999.9999 Диапазон ввода, мм от -3936.9999 до +3936.9999 Радиус инструмента R2 DL Дельта-значение длины инструмента L. Диапазон ввода, мм от -999.9999 до +999.9999 Диапазон ввода, мм от -39.37 до +39.37 Припуск на длину инструмента DR Дельта-значение радиуса инструмента R. Диапазон ввода, мм от -999.9999 до +999.9999 Диапазон ввода, мм от -39.37 до +39.37 Припуск на радиус инструмента DR2 Дельта-значение радиуса инструмента R2. Диапазон ввода, мм от -999.9999 до +999.9999 Диапазон ввода, мм от -39.37 до +39.37 Припуск на радиус инструмента R2 LCUTS Длина режущей кромки инструмента для цикла 22. Диапазон ввода, мм от 0 до +99999.9999 Диапазон ввода, мм от 0 до +3936.9999 Длина режущей кромки по оси инструмента ANGLE Максимальный угол врезания инструмента в материал при маятниковом врезании для циклов 22 и 208 и 25х. Диапазон ввода от 0 до 90° Максимальный угол врезания TL Заблокировать инструмент (TL Tool Locked = англ. инструмент заблокирован) Диапазон ввода L или пробел Инструмент заблокирован Да = ENT / Нет = NO ENT RT Номер инструмента для замены, если есть запасной инструмент (RT Replacement Tool = англ. запасной инструмент); см. также TIME2. Диапазон ввода от 0 до 65535 Запасной инструмент TIME1 Максимальный срок службы инструмента в минутах. Эта функция зависит от станка и описана в инструкции по обслуживанию станка. Диапазон ввода от 0 до 9999 минут Максимальный срок службы 176 Программирование инструменты 1
