90 Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов Вер. 2012 Стр.90

Руководство HEIDENHAIN iTNC 530 Программирование циклов 2012 Стр. 90 0090 Lab2u

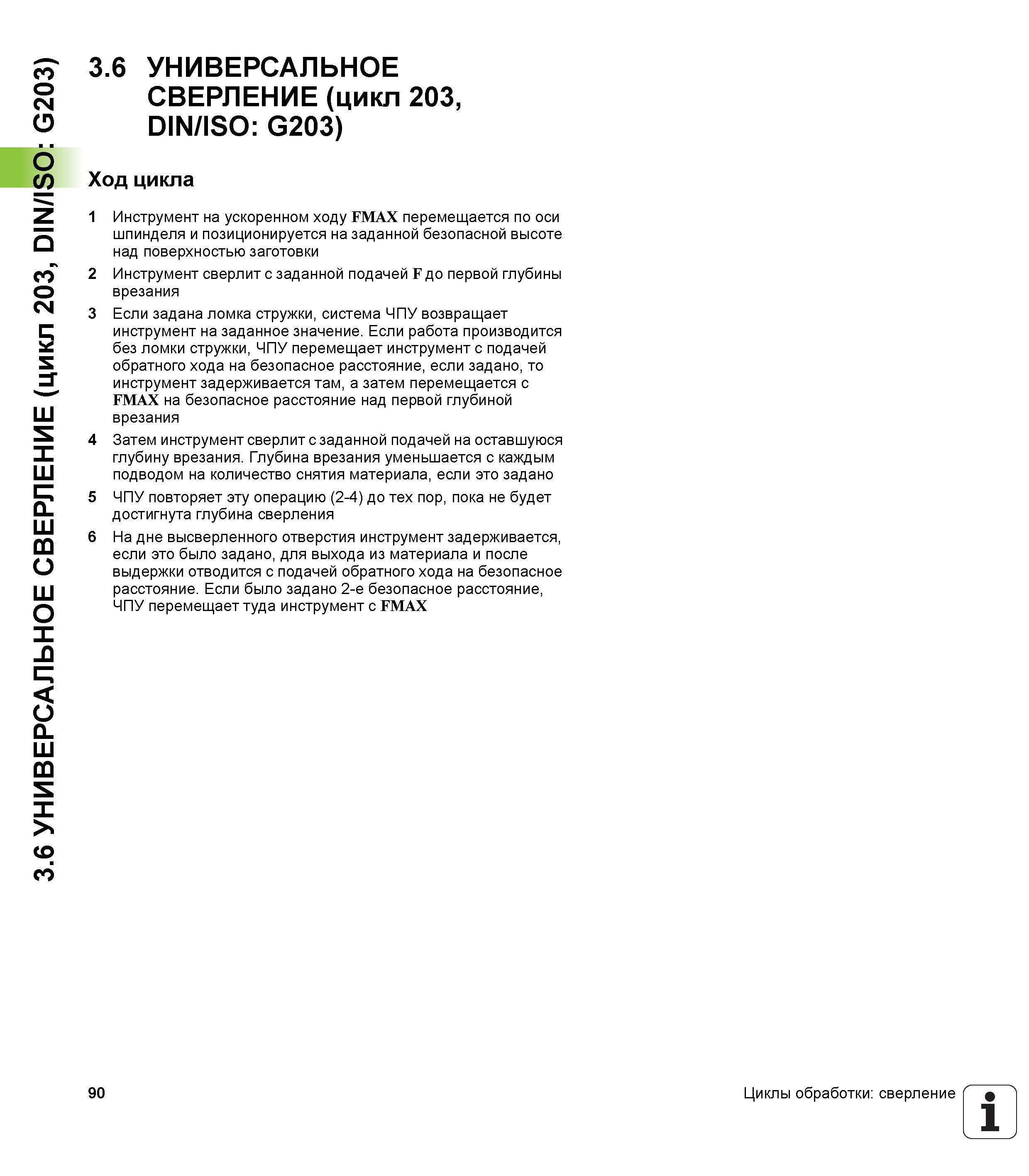

3.6 УНИВЕРСАЛЬНОЕ СВЕРЛЕНИЕ (цикл 203, DIN/ISO G203) 3.6 УНИВЕРСАЛЬНОЕ СВЕРЛЕНИЕ (цикл 203, DIN/ISO G203) Ход цикла 1 Инструмент на ускоренном ходу FMAX перемещается по оси шпинделя и позиционируется на заданной безопасной высоте над поверхностью заготовки 2 Инструмент сверлит с заданной подачей F до первой глубины врезания 3 Если задана ломка стружки, система ЧПУ возвращает инструмент на заданное значение. Если работа производится без ломки стружки, ЧПУ перемещает инструмент с подачей обратного хода на безопасное расстояние, если задано, то инструмент задерживается там, а затем перемещается с FMAX на безопасное расстояние над первой глубиной врезания 4 Затем инструмент сверлит с заданной подачей на оставшуюся глубину врезания. Глубина врезания уменьшается с каждым подводом на количество снятия материала, если это задано 5 ЧПУ повторяет эту операцию (2-4) до тех пор, пока не будет достигнута глубина сверления 6 На дне высверленного отверстия инструмент задерживается, если это было задано, для выхода из материала и после выдержки отводится с подачей обратного хода на безопасное расстояние. Если было задано 2-е безопасное расстояние, ЧПУ перемещает туда инструмент с FMAX 90 Циклы обработки сверление 1
