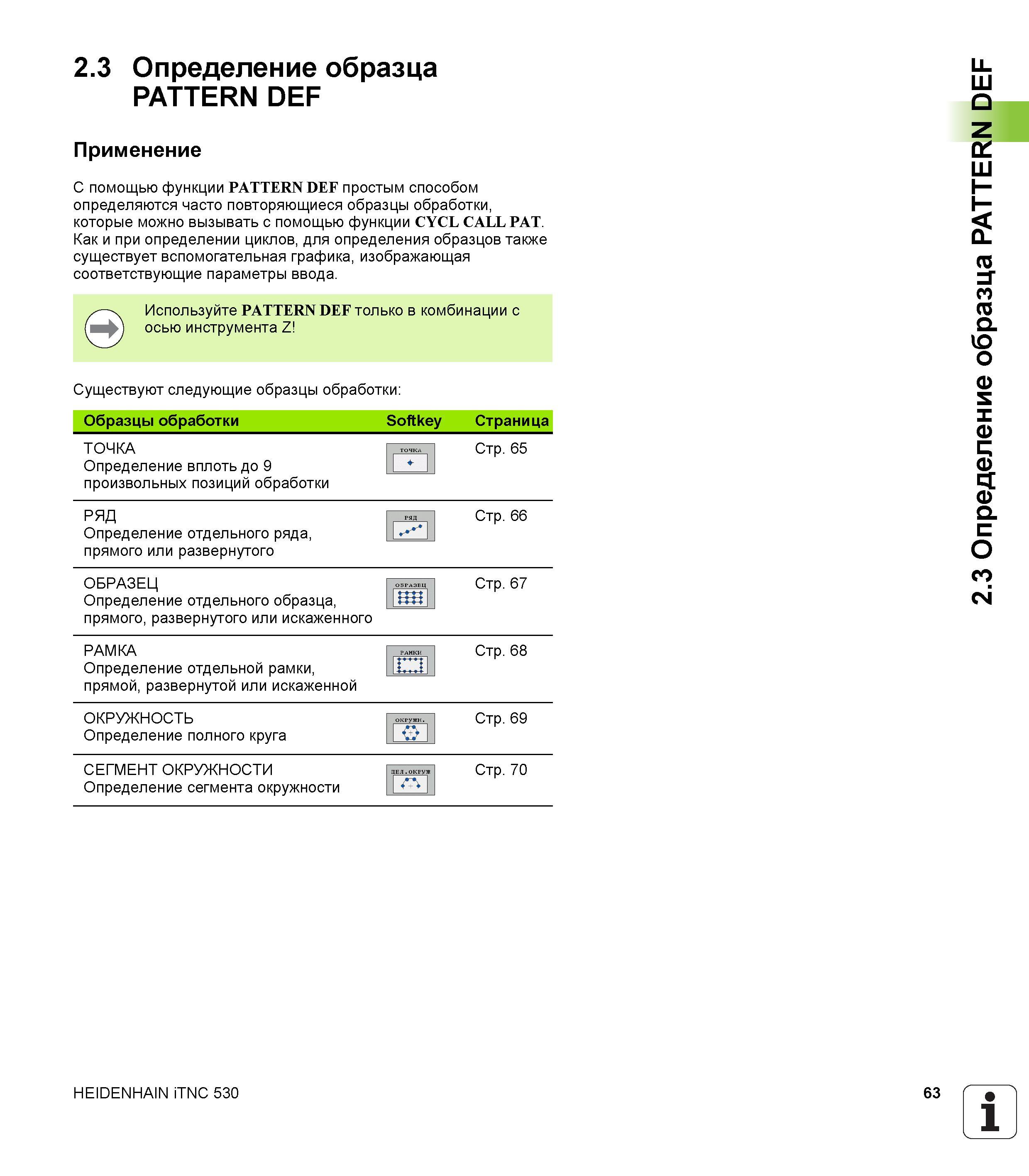

2.3 Определение образца PATTERN DEF Применение С помощью функции PATTERN DEF простым способом определяются часто повторяющиеся образцы обработки, которые можно вызывать с помощью функции CYCL CALL PAT. Как и при определении циклов, для определения образцов также существует вспомогательная графика, изображающая соответствующие параметры ввода. Существуют следующие образцы обработки Образцы обработки Softkey Страница ТОЧКА Определение вплоть до 9 произвольных позиций обработки Стр. 65 РЯД Определение отдельного ряда, прямого или развернутого Стр. 66 ОБРАЗЕЦ Определение отдельного образца, прямого, развернутого или искаженного Стр. 67 РАМКА Определение отдельной рамки, прямой, развернутой или искаженной 1о1 Стр. 68 ОКРУЖНОСТЬ Определение полного круга Стр. 69 СЕГМЕНТ ОКРУЖНОСТИ Определение сегмента окружности Стр. 70 HEIDENHAIN iTNC 530 63 1 _' 2.3 Определение образца PATTERN DEF
