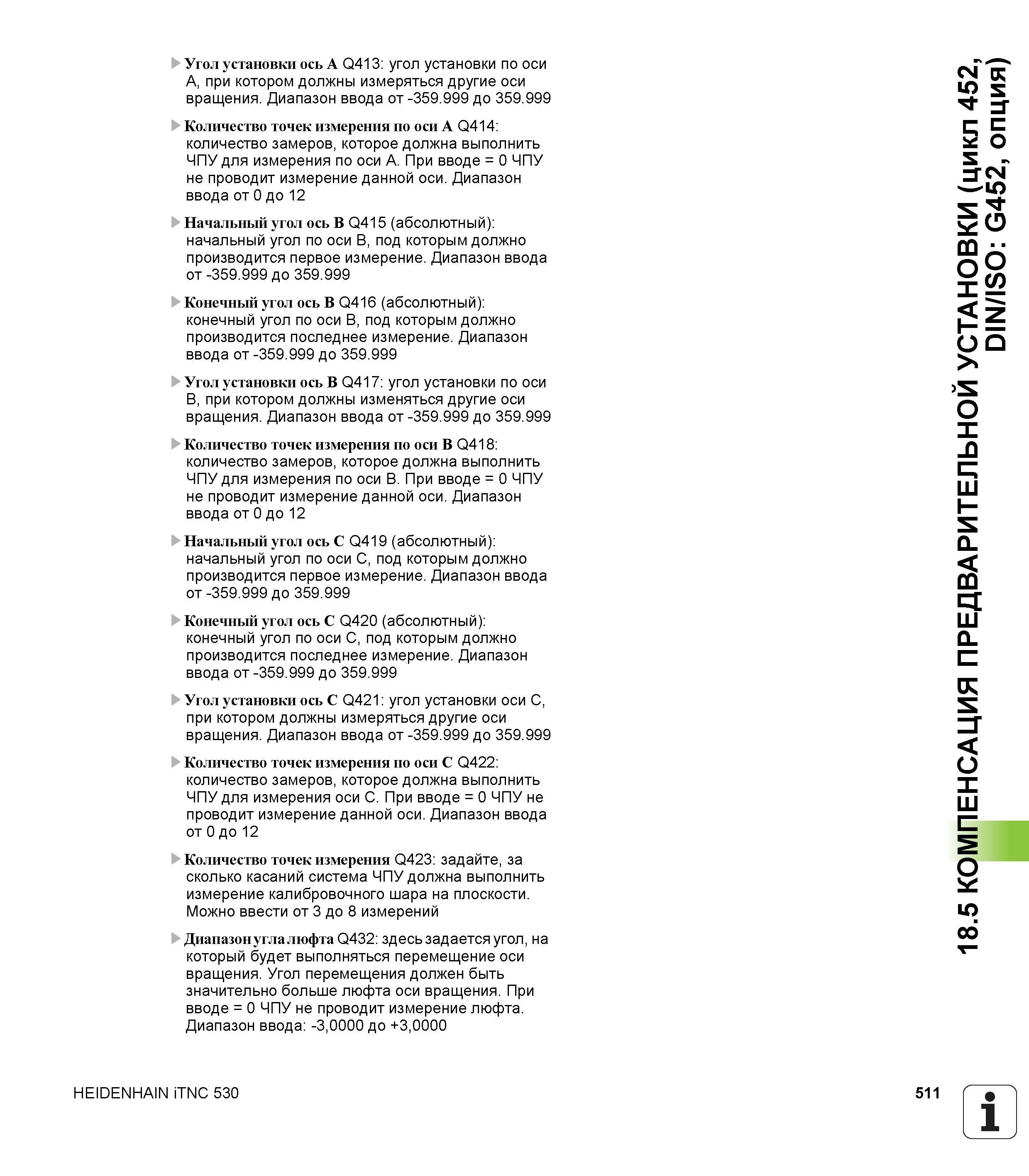

511 Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов Вер. 2012 Стр.511

Руководство HEIDENHAIN iTNC 530 Программирование циклов 2012 Стр. 511 0511 Lab2u

Угол установки ось A Q413 угол установки по оси A, при котором должны измеряться другие оси вращения. Диапазон ввода от -359.999 до 359.999 Количество точек измерения по оси A Q414 количество замеров, которое должна выполнить ЧПУ для измерения по оси А. При вводе = 0 ЧПУ не проводит измерение данной оси. Диапазон ввода от 0 до 12 Начальный угол ось В Q415 (абсолютный) начальный угол по оси В, под которым должно производится первое измерение. Диапазон ввода от -359.999 до 359.999 Конечный угол ось В Q416 (абсолютный) конечный угол по оси В, под которым должно производится последнее измерение. Диапазон ввода от -359.999 до 359.999 Угол установки ось В Q417 угол установки по оси B, при котором должны изменяться другие оси вращения. Диапазон ввода от -359.999 до 359.999 Количество точек измерения по оси В Q418 количество замеров, которое должна выполнить ЧПУ для измерения по оси В. При вводе = 0 ЧПУ не проводит измерение данной оси. Диапазон ввода от 0 до 12 Начальный угол ось С Q419 (абсолютный) начальный угол по оси С, под которым должно производится первое измерение. Диапазон ввода от -359.999 до 359.999 Конечный угол ось С Q420 (абсолютный) конечный угол по оси С, под которым должно производится последнее измерение. Диапазон ввода от -359.999 до 359.999 Угол установки ось С Q421 угол установки оси С, при котором должны измеряться другие оси вращения. Диапазон ввода от -359.999 до 359.999 Количество точек измерения по оси С Q422 количество замеров, которое должна выполнить ЧПУ для измерения оси С. При вводе = 0 ЧПУ не проводит измерение данной оси. Диапазон ввода от 0 до 12 Количество точек измерения Q423 задайте, за сколько касаний система ЧПУ должна выполнить измерение калибровочного шара на плоскости. Можно ввести от 3 до 8 измерений Диапазон угла люфта Q432 здесь задается угол, на который будет выполняться перемещение оси вращения. Угол перемещения должен быть значительно больше люфта оси вращения. При вводе = 0 ЧПУ не проводит измерение люфта. Диапазон ввода -3,0000 до +3,0000 HEIDENHAIN iTNC 530 511 1 _' 18.5 КОМПЕНСАЦИЯ ПРЕДВАРИТЕЛЬНОЙ УСТАНОВКИ (цикл 452, Н DIN/ISO G452, опция)
