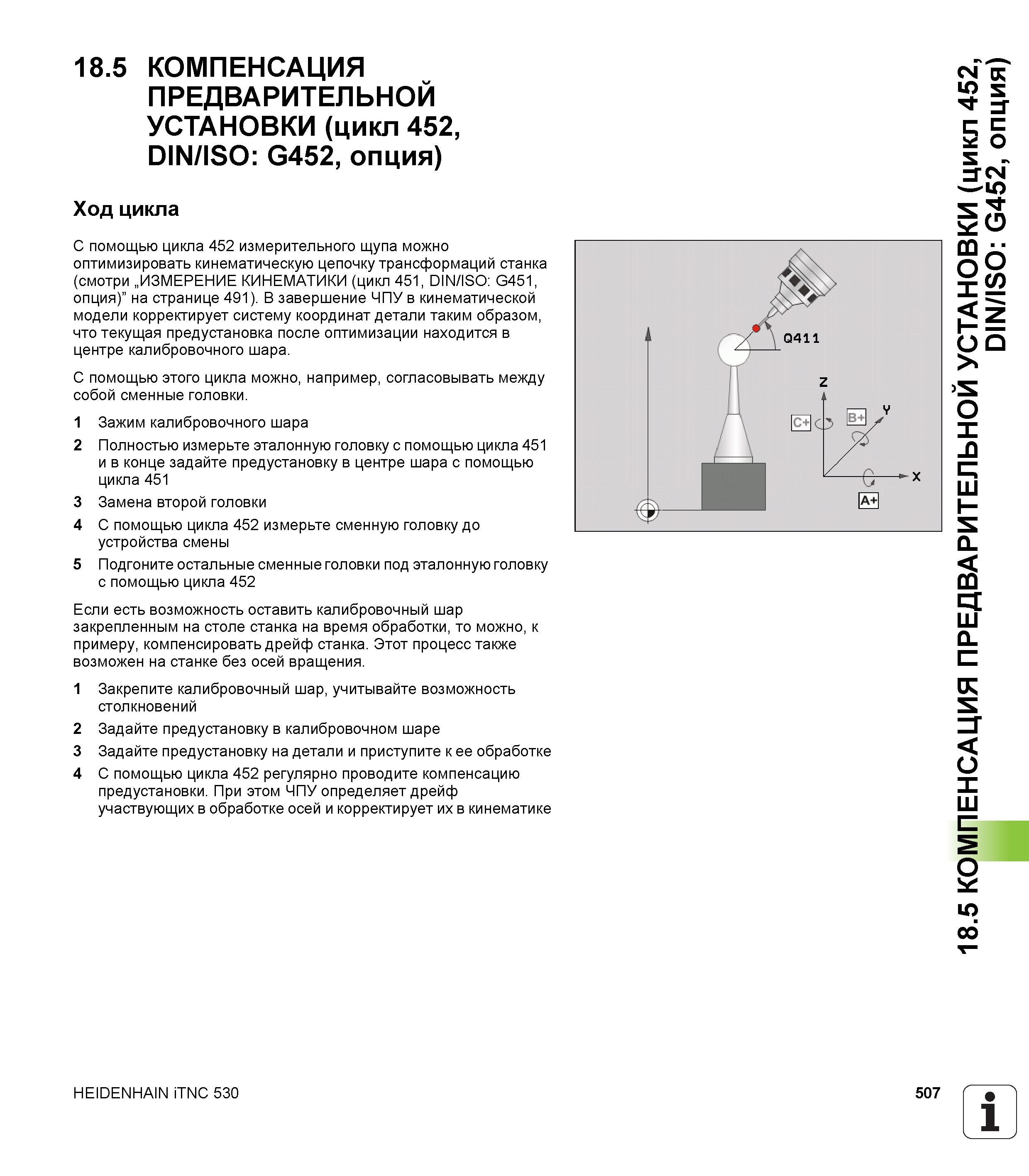

18.5 КОМПЕНСАЦИЯ ПРЕДВАРИТЕЛЬНОЙ УСТАНОВКИ (цикл 452, DIN/ISO G452, опция) Ход цикла С помощью цикла 452 измерительного щупа можно оптимизировать кинематическую цепочку трансформаций станка (смотри „ИЗМЕРЕНИЕ КИНЕМАТИКИ (цикл 451, DIN/ISO G451, опция)” на странице 491). В завершение ЧПУ в кинематической модели корректирует систему координат детали таким образом, что текущая предустановка после оптимизации находится в центре калибровочного шара. С помощью этого цикла можно, например, согласовывать между собой сменные головки. 1 Зажим калибровочного шара 2 Полностью измерьте эталонную головку с помощью цикла 451 и в конце задайте предустановку в центре шара с помощью цикла 451 3 Замена второй головки 4 С помощью цикла 452 измерьте сменную головку до устройства смены 5 Подгоните остальные сменные головки под эталонную головку с помощью цикла 452 Если есть возможность оставить калибровочный шар закрепленным на столе станка на время обработки, то можно, к примеру, компенсировать дрейф станка. Этот процесс также возможен на станке без осей вращения. 1 Закрепите калибровочный шар, учитывайте возможность столкновений 2 Задайте предустановку в калибровочном шаре 3 Задайте предустановку на детали и приступите к ее обработке 4 С помощью цикла 452 регулярно проводите компенсацию предустановки. При этом ЧпУ определяет дрейф участвующих в обработке осей и корректирует их в кинематике HEIDENHAIN iTNC 530 507 1 18.5 КОМПЕНСАЦИЯ ПРЕДВАРИТЕЛЬНОЙ УСТАНОВКИ (цикл 452, Н DIN/ISO G452, опция)
