48 Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов Вер. 2012 Стр.48

Руководство HEIDENHAIN iTNC 530 Программирование циклов 2012 Стр. 48 0048 Lab2u

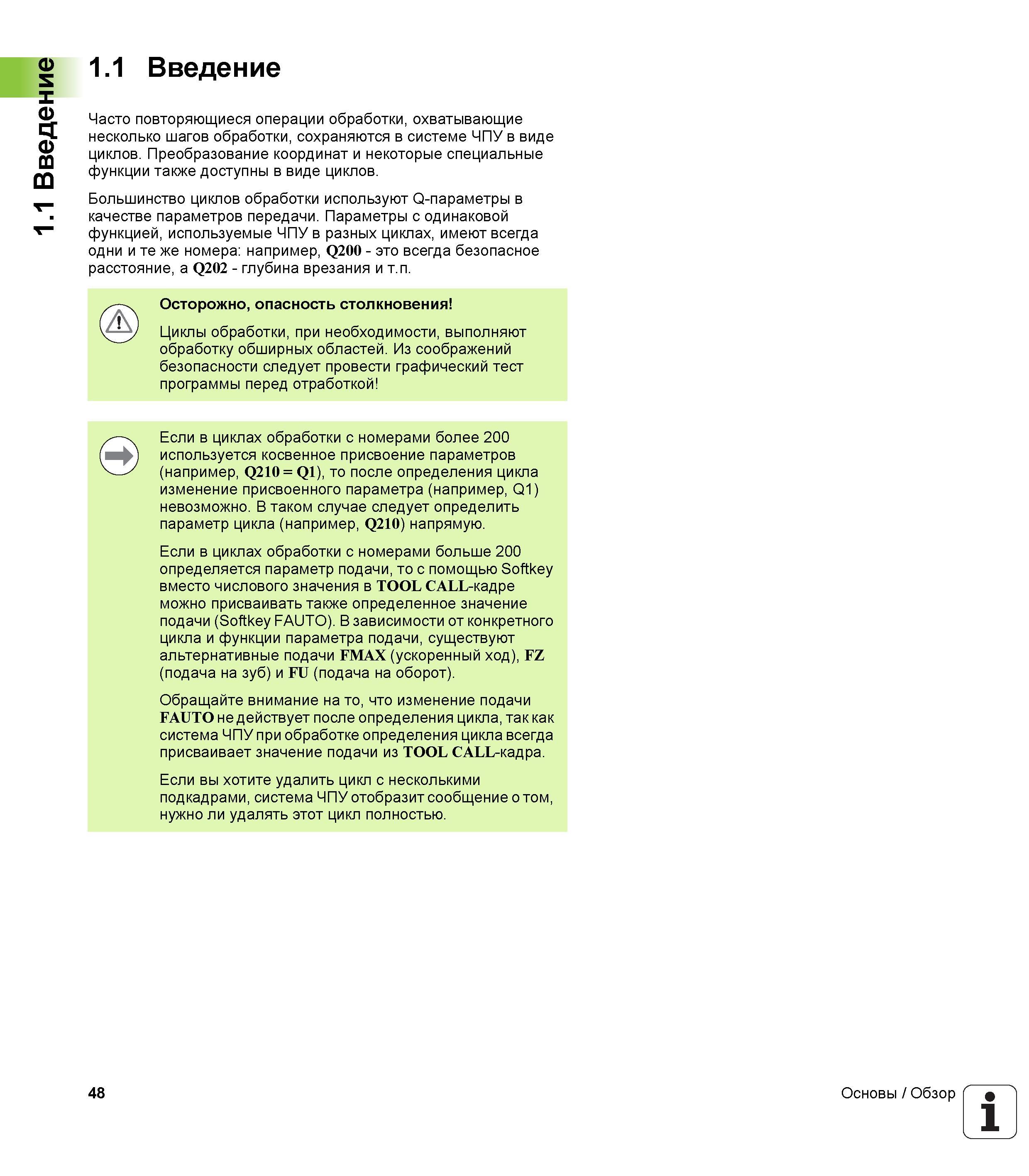

1.1 Введение 1.1 Введение Часто повторяющиеся операции обработки, охватывающие несколько шагов обработки, сохраняются в системе ЧПУ в виде циклов. Преобразование координат и некоторые специальные функции также доступны в виде циклов. Большинство циклов обработки используют Q-параметры в качестве параметров передачи. Параметры с одинаковой функцией, используемые ЧПУ в разных циклах, имеют всегда одни и те же номера например, Q200 - это всегда безопасное расстояние, а Q202 - глубина врезания и т.п. Циклы обработки, при необходимости, выполняют обработку обширных областей. Из соображений безопасности следует провести графический тест программы перед отработкой Если в циклах обработки с номерами более 200 используется косвенное присвоение параметров (например, Q210 = Q1), то после определения цикла изменение присвоенного параметра (например, Q1) невозможно. В таком случае следует определить параметр цикла (например, Q210) напрямую. Если в циклах обработки с номерами больше 200 определяется параметр подачи, то с помощью Softkey вместо числового значения в TOOL CALL-кадре можно присваивать также определенное значение подачи (Softkey FAUTO). В зависимости от конкретного цикла и функции параметра подачи, существуют альтернативные подачи FMAX (ускоренный ход), FZ (подача на зуб) и FU (подача на оборот). Обращайте внимание на то, что изменение подачи FAUTO не действует после определения цикла, так как система ЧПУ при обработке определения цикла всегда присваивает значение подачи из TOOL CALL-кадра. Если вы хотите удалить цикл с несколькими подкадрами, система ЧПУ отобразит сообщение о том, нужно ли удалять этот цикл полностью. Осторожно, опасность столкновения 48 Основы / Обзор
