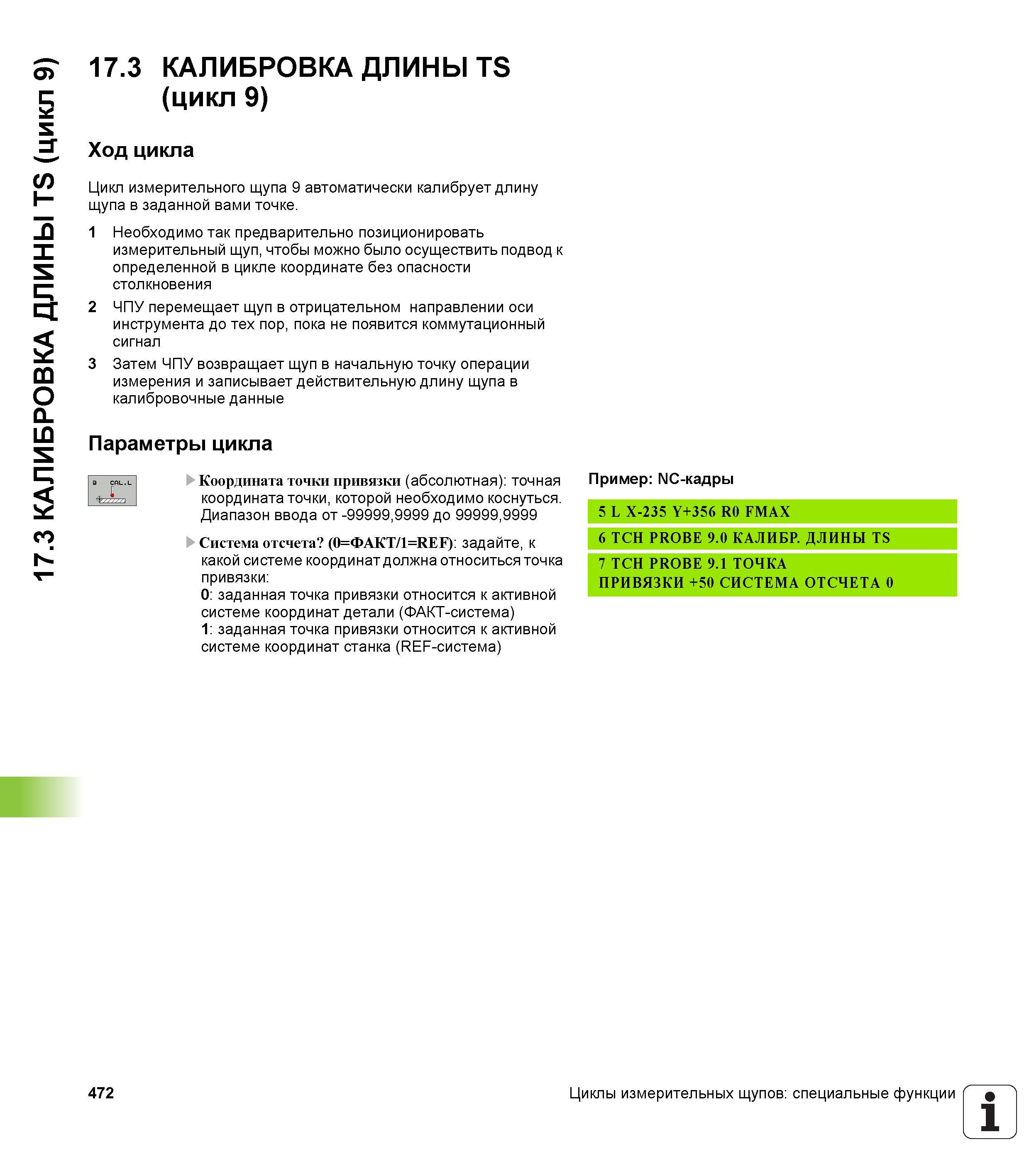

17.3 КАЛИБРОВКА ДЛИНЫ TS (цикл 9) 17.3 КАЛИБРОВКА ДЛИНЫ TS (цикл 9) Ход цикла Цикл измерительного щупа 9 автоматически калибрует длину щупа в заданной вами точке. 1 Необходимо так предварительно позиционировать измерительный щуп, чтобы можно было осуществить подвод к определенной в цикле координате без опасности столкновения 2 ЧПУ перемещает щуп в отрицательном направлении оси инструмента до тех пор, пока не появится коммутационный сигнал 3 Затем ЧПУ возвращает щуп в начальную точку операции измерения и записывает действительную длину щупа в калибровочные данные Параметры цикла Координата точки привязки (абсолютная) точная координата точки, которой необходимо коснуться. Диапазон ввода от -99999,9999 до 99999,9999 Система отсчета (0=ФАКТ/1=КЕБ) задайте, к какой системе координат должна относиться точка привязки 0 заданная точка привязки относится к активной системе координат детали (ФАКТ-система) 1 заданная точка привязки относится к активной системе координат станка (REF-система) Пример NC-кадры 5 L X-235 Y+356 R0 FMAX 6 TCH PROBE 9.0 КАЛИБР. ДЛИНЫ TS 7 TCH PROBE 9.1 ТОЧКА ПРИВЯЗКИ +50 СИСТЕМА ОТСЧЕТА 0 472 Циклы измерительных щупов специальные функции 1 _'
