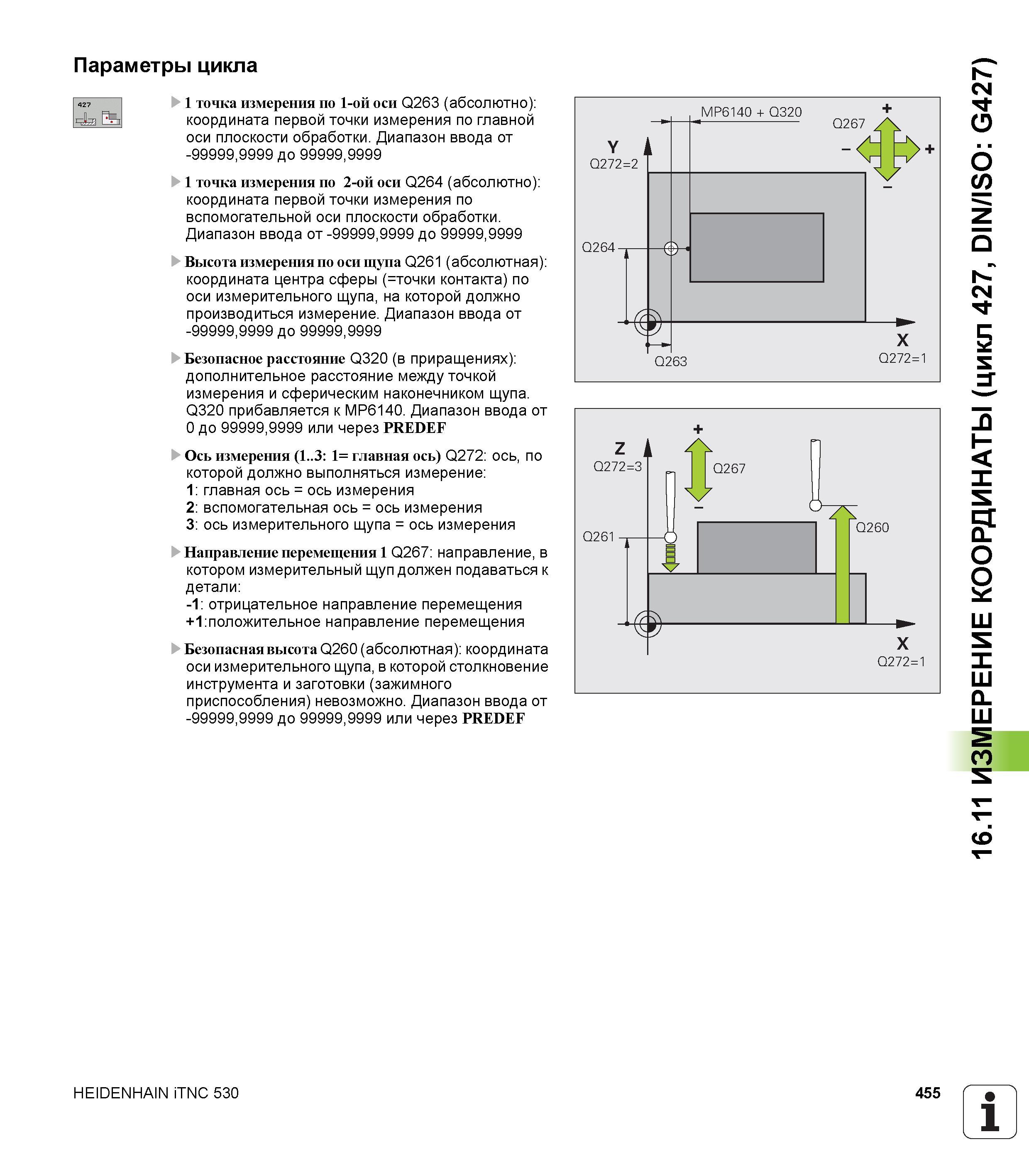

Параметры цикла Во 1 точка измерения по 1-ой оси Q263 (абсолютно) координата первой точки измерения по главной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 1 точка измерения по 2-ой оси Q264 (абсолютно) координата первой точки измерения по вспомогательной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 Высота измерения по оси щупа Q261 (абсолютная) координата центра сферы (=точки контакта) по оси измерительного щупа, на которой должно производиться измерение. Диапазон ввода от -99999,9999 до 99999,9999 Безопасное расстояние Q320 (в приращениях) дополнительное расстояние между точкой измерения и сферическим наконечником щупа. Q320 прибавляется к MP6140. Диапазон ввода от 0 до 99999,9999 или через PREDEF Ось измерения (1..3 1= главная ось) Q272 ось, по которой должно выполняться измерение главная ось = ось измерения вспомогательная ось = ось измерения ось измерительного щупа = ось измерения Направление перемещения 1 Q267 направление, в котором измерительный щуп должен подаваться к детали -1 отрицательное направление перемещения +1:положительное направление перемещения Безопасная высота Q260 (абсолютная) координата оси измерительного щупа, в которой столкновение инструмента и заготовки (зажимного приспособления) невозможно. Диапазон ввода от -99999,9999 до 99999,9999 или через PREDEF HEIDENHAIN iTNC 530 455 1 16.11 ИЗМЕРЕНИЕ КООРДИНАТЫ (цикл 427, DIN/ISO G427)
