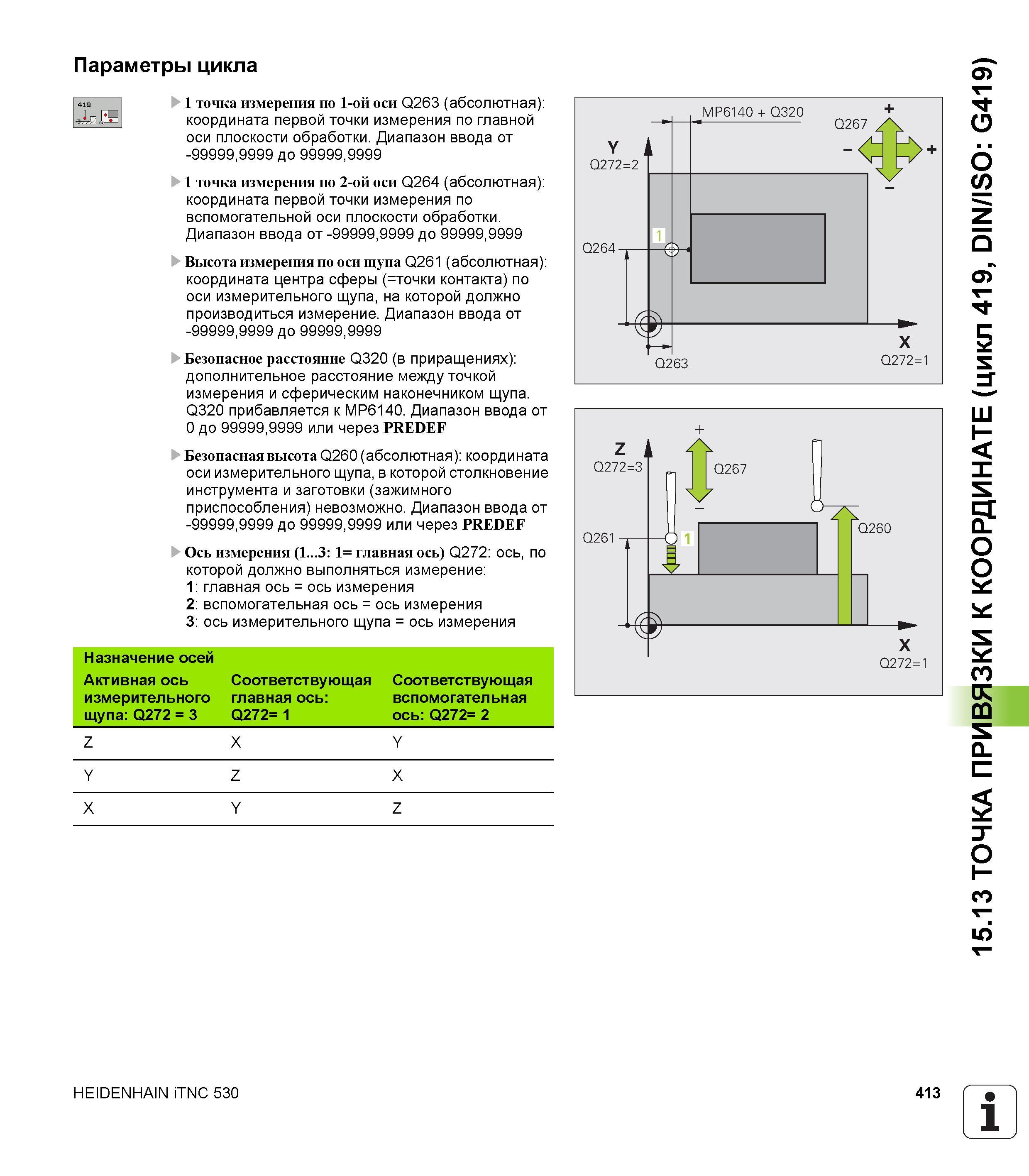

Параметры цикла 1 точка измерения по 1-ой оси Q263 (абсолютная) координата первой точки измерения по главной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 1 точка измерения по 2-ой оси Q264 (абсолютная) координата первой точки измерения по вспомогательной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 Высота измерения по оси щупа Q261 (абсолютная) координата центра сферы (=точки контакта) по оси измерительного щупа, на которой должно производиться измерение. Диапазон ввода от -99999,9999 до 99999,9999 Безопасное расстояние Q320 (в приращениях) дополнительное расстояние между точкой измерения и сферическим наконечником щупа. Q320 прибавляется к MP6140. Диапазон ввода от 0 до 99999,9999 или через PREDEF Безопасная высота Q260 (абсолютная) координата оси измерительного щупа, в которой столкновение инструмента и заготовки (зажимного приспособления) невозможно. Диапазон ввода от -99999,9999 до 99999,9999 или через PREDEF Ось измерения (1 3 1= главная ось) Q272 ось, по которой должно выполняться измерение 1 главная ось = ось измерения 2 вспомогательная ось = ось измерения 3 ось измерительного щупа = ось измерения Назначение осей Активная ось измерительного щупа Q272 = 3 Соответствующая главная ось Q272= 1 Соответствующая вспомогательная ось Q272= 2 Z X Y Y Z X X Y Z HEIDENHAIN iTNC 530 413 1 15.13 ТОЧКА ПРИВЯЗКИ К КООРДИНАТЕ (цикл 419, DIN/ISO G419)
