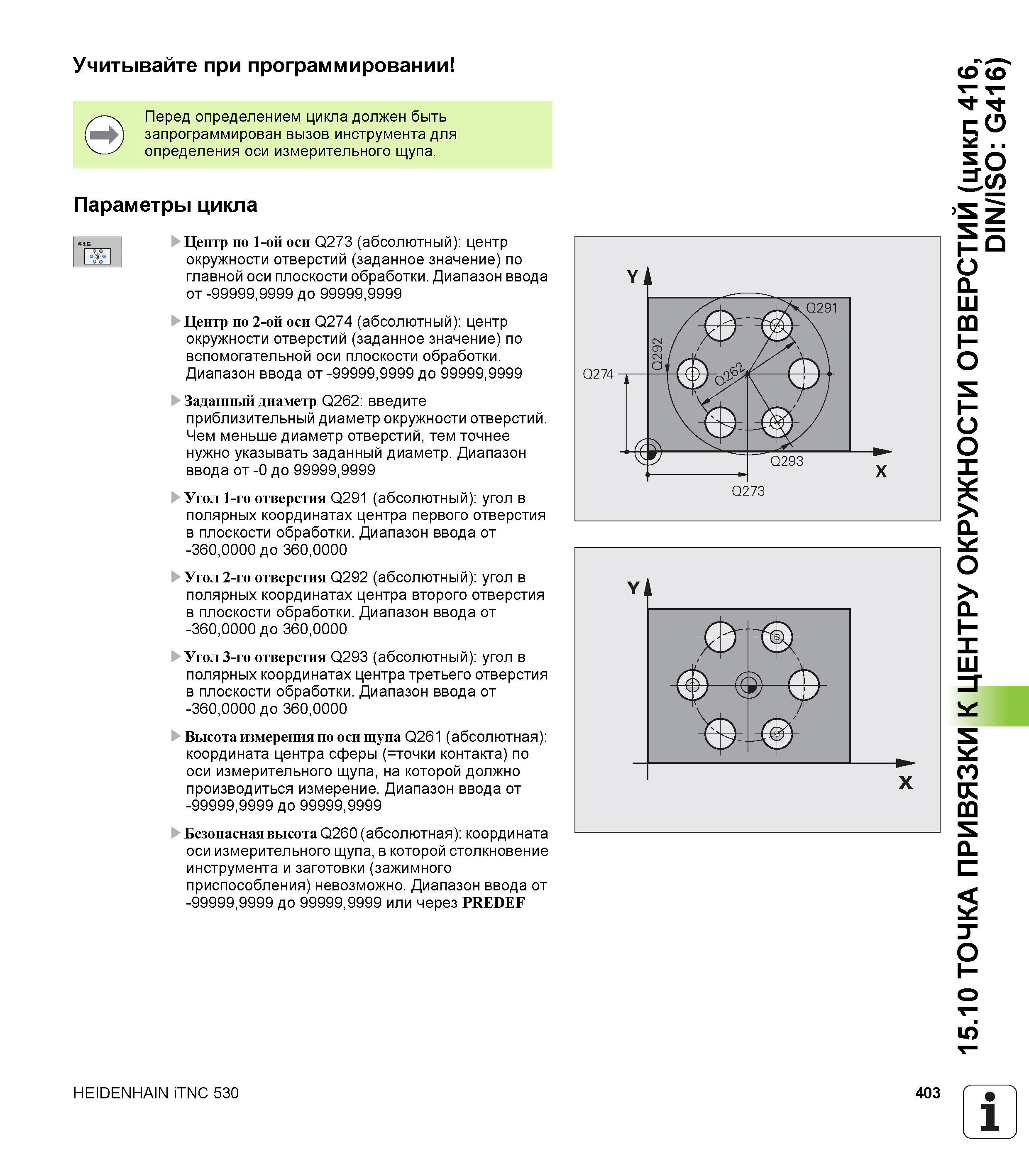

Учитывайте при программировании Перед определением цикла должен быть запрограммирован вызов инструмента для определения оси измерительного щупа. Параметры цикла Центр по 1-ой оси Q273 (абсолютный) центр окружности отверстий (заданное значение) по главной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 Центр по 2-ой оси Q274 (абсолютный) центр окружности отверстий (заданное значение) по вспомогательной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 Заданный диаметр Q262 введите приблизительный диаметр окружности отверстий. Чем меньше диаметр отверстий, тем точнее нужно указывать заданный диаметр. Диапазон ввода от -0 до 99999,9999 Угол 1-го отверстия Q291 (абсолютный) угол в полярных координатах центра первого отверстия в плоскости обработки. Диапазон ввода от -360,0000 до 360,0000 Угол 2-го отверстия Q292 (абсолютный) угол в полярных координатах центра второго отверстия в плоскости обработки. Диапазон ввода от -360,0000 до 360,0000 Угол 3-го отверстия Q293 (абсолютный) угол в полярных координатах центра третьего отверстия в плоскости обработки. Диапазон ввода от -360,0000 до 360,0000 Высота измерения по оси щупа Q261 (абсолютная) координата центра сферы (=точки контакта) по оси измерительного щупа, на которой должно производиться измерение. Диапазон ввода от -99999,9999 до 99999,9999 Безопасная высота Q260 (абсолютная) координата оси измерительного щупа, в которой столкновение инструмента и заготовки (зажимного приспособления) невозможно. Диапазон ввода от -99999,9999 до 99999,9999 или через PREDEF Y, & -tjjs 'ф' Г X HEIDENHAIN iTNC 530 403 1 _' 15.10 ТОЧКА ПРИВЯЗКИ К ЦЕНТРУ ОКРУЖНОСТИ ОТВЕРСТИЙ (цикл 416, DIN/ISO G416)
