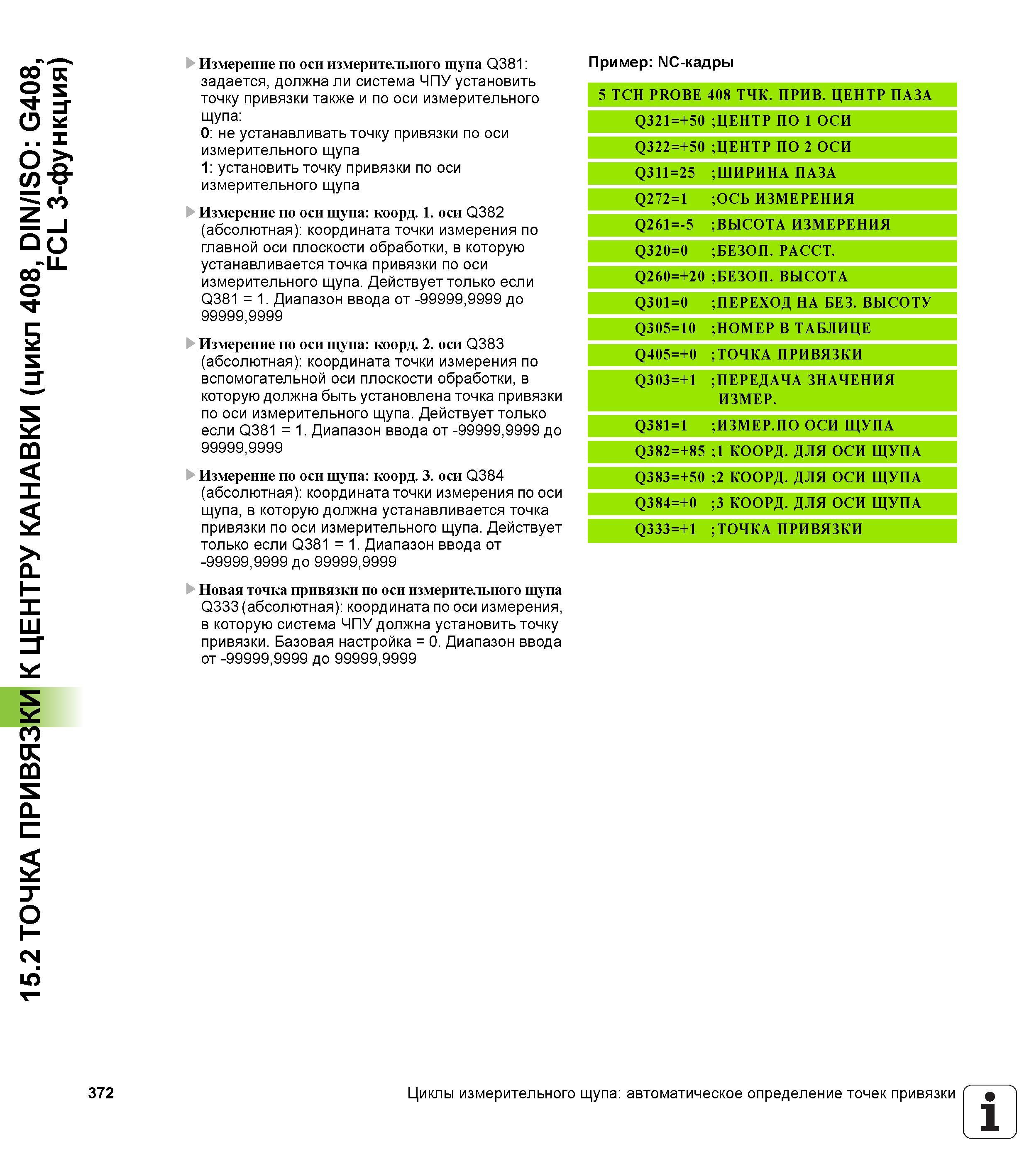

15.2 ТОЧКА ПРИВЯЗКИ К ЦЕНТРУ КАНАВКИ (цикл 408, DIN/ISO G408, И FCL 3-функция) 372 Измерение по оси измерительного щупа Q381 задается, должна ли система ЧПУ установить точку привязки также и по оси измерительного щупа 0 не устанавливать точку привязки по оси измерительного щупа 1 установить точку привязки по оси измерительного щупа Измерение по оси щупа коорд. 1. оси Q382 (абсолютная) координата точки измерения по главной оси плоскости обработки, в которую устанавливается точка привязки по оси измерительного щупа. Действует только если Q381 = 1. Диапазон ввода от -99999,9999 до 99999.9999 U Измерение по оси щупа коорд. 2. оси Q383 (абсолютная) координата точки измерения по вспомогательной оси плоскости обработки, в которую должна быть установлена точка привязки по оси измерительного щупа. Действует только если Q381 = 1. Диапазон ввода от -99999,9999 до 99999.9999 Измерение по оси щупа коорд. 3. оси Q384 (абсолютная) координата точки измерения по оси щупа, в которую должна устанавливается точка привязки по оси измерительного щупа. Действует только если Q381 = 1. Диапазон ввода от -99999,9999 до 99999,9999 Новая точка привязки по оси измерительного щупа Q333 (абсолютная) координата по оси измерения, в которую система ЧПУ должна установить точку привязки. Базовая настройка = 0. Диапазон ввода от -99999,9999 до 99999,9999 Пример NC-кадры 5 TCH PROBE 408 ТЧК. ПРИВ. ЦЕНТР ПАЗА Q321=+50 ЦЕНТР ПО 1 ОСИ Q322=+50 ЦЕНТР ПО 2 ОСИ Q311=25 ШИРИНА ПАЗА Q272=1 ОСЬ ИЗМЕРЕНИЯ Q261=-5 ВЫСОТА ИЗМЕРЕНИЯ Q320=0 БЕЗОП. РАССТ. Q260=+20 БЕЗОП. ВЫСОТА Q301=0 ПЕРЕХОД НА БЕЗ. ВЫСОТУ Q305=10 НОМЕР В ТАБЛИЦЕ Q405=+0 ТОЧКА ПРИВЯЗКИ Q303=+1 ПЕРЕДАЧА ЗНАЧЕНИЯ ИЗМЕР. Q381=1 ИЗМЕР. ПО ОСИ ЩУПА 5 8 + = 2 8 3 Q 1 КООРД. ДЛЯ ОСИ ЩУПА Q383=+50 2 КООРД. ДЛЯ ОСИ ЩУПА Q384=+0 3 КООРД. ДЛЯ ОСИ ЩУПА Q333=+1 ТОЧКА ПРИВЯЗКИ Циклы измерительного щупа автоматическое определение точек привязки 1 _'
