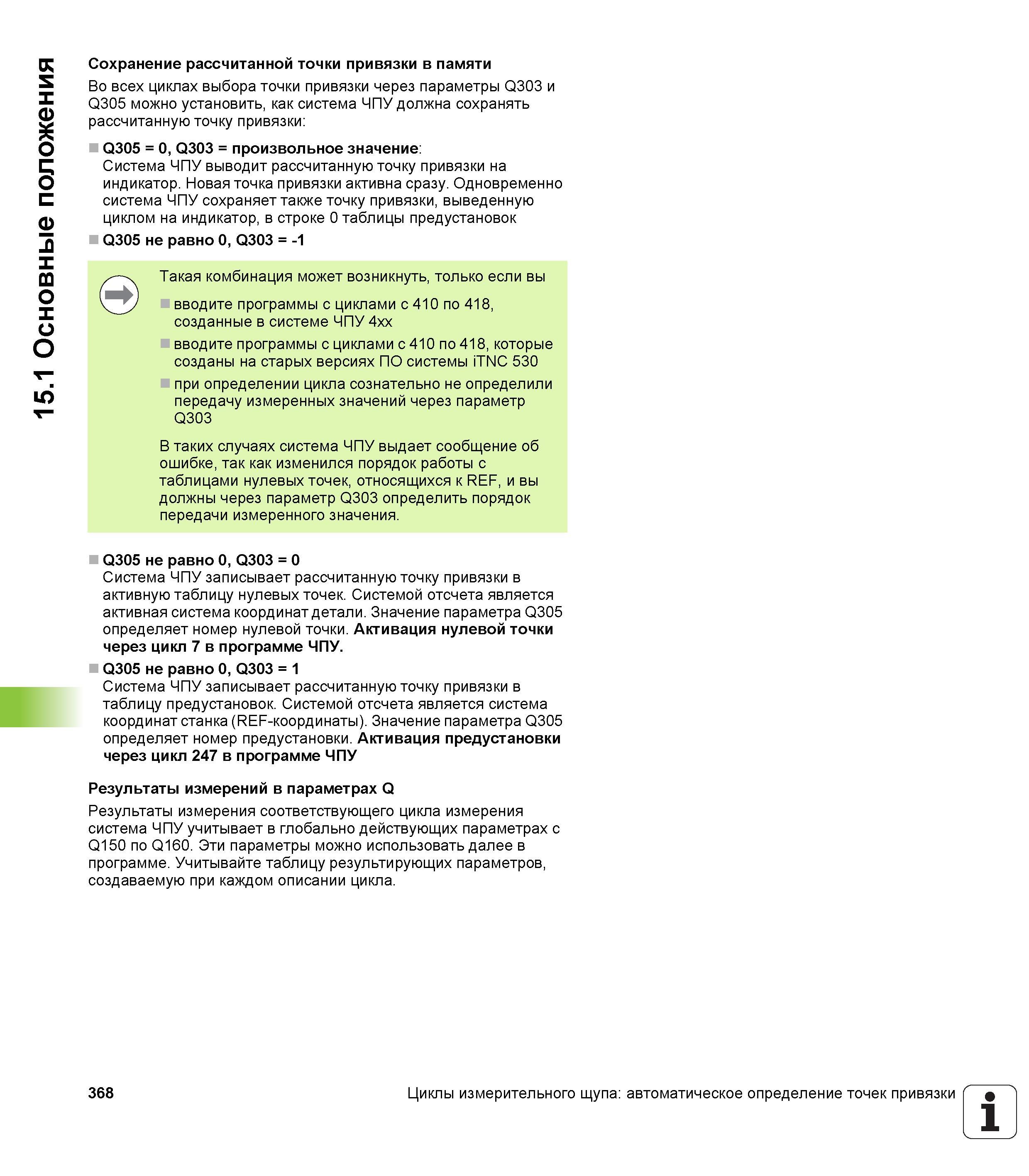

15.1 Основные положения Сохранение рассчитанной точки привязки в памяти Во всех циклах выбора точки привязки через параметры Q303 и Q305 можно установить, как система ЧПУ должна сохранять рассчитанную точку привязки Q305 = 0, Q303 = произвольное значение Система ЧПУ выводит рассчитанную точку привязки на индикатор. Новая точка привязки активна сразу. Одновременно система ЧПУ сохраняет также точку привязки, выведенную циклом на индикатор, в строке 0 таблицы предустановок Q305 не равно 0, Q303 = -1 Такая комбинация может возникнуть, только если вы вводите программы с циклами с 410 по 418, созданные в системе ЧПУ 4хх вводите программы с циклами с 410 по 418, которые созданы на старых версиях ПО системы iTNC 530 при определении цикла сознательно не определили передачу измеренных значений через параметр Q303 В таких случаях система ЧПУ выдает сообщение об ошибке, так как изменился порядок работы с таблицами нулевых точек, относящихся к REF, и вы должны через параметр Q303 определить порядок передачи измеренного значения. Q305 не равно 0, Q303 = 0 Система ЧПУ записывает рассчитанную точку привязки в активную таблицу нулевых точек. Системой отсчета является активная система координат детали. Значение параметра Q305 определяет номер нулевой точки. Активация нулевой точки через цикл 7 в программе ЧПУ. Q305 не равно 0, Q303 = 1 Система ЧПУ записывает рассчитанную точку привязки в таблицу предустановок. Системой отсчета является система координат станка (REF-координаты). Значение параметра Q305 определяет номер предустановки. Активация предустановки через цикл 247 в программе ЧПУ Результаты измерений в параметрах Q Результаты измерения соответствующего цикла измерения система ЧПУ учитывает в глобально действующих параметрах с Q150 по Q160. Эти параметры можно использовать далее в программе. Учитывайте таблицу результирующих параметров, создаваемую при каждом описании цикла. 368 Циклы измерительного щупа автоматическое определение точек привязки 1
