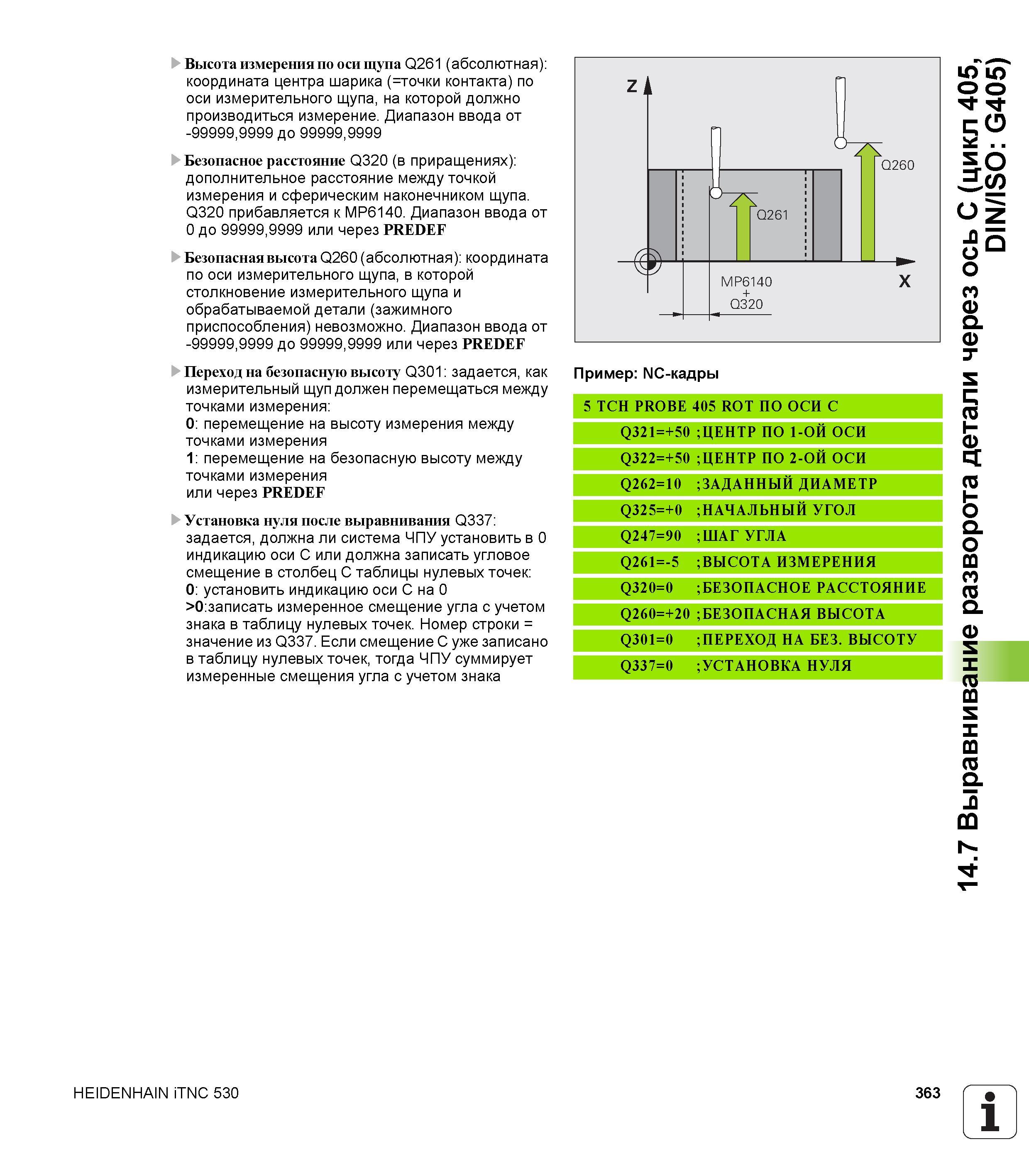

Высота измерения по оси щупа Q261 (абсолютная) координата центра шарика (=точки контакта) по оси измерительного щупа, на которой должно производиться измерение. Диапазон ввода от -99999,9999 до 99999,9999 Безопасное расстояние Q320 (в приращениях) дополнительное расстояние между точкой измерения и сферическим наконечником щупа. Q320 прибавляется к MP6140. Диапазон ввода от 0 до 99999,9999 или через PREDEF Безопасная высота Q260 (абсолютная) координата по оси измерительного щупа, в которой столкновение измерительного щупа и обрабатываемой детали (зажимного приспособления) невозможно. Диапазон ввода от -99999,9999 до 99999,9999 или через PREDEF Переход на безопасную высоту Q301 задается, как измерительный щуп должен перемещаться между точками измерения 0 перемещение на высоту измерения между точками измерения 1 перемещение на безопасную высоту между точками измерения или через PREDEF Установка нуля после выравнивания Q337 задается, должна ли система ЧПУ установить в 0 индикацию оси С или должна записать угловое смещение в столбец С таблицы нулевых точек 0 установить индикацию оси С на 0 >0:записать измеренное смещение угла с учетом знака в таблицу нулевых точек. Номер строки = значение из Q337. Если смещение С уже записано в таблицу нулевых точек, тогда ЧПУ суммирует измеренные смещения угла с учетом знака Пример NC-кадры 5 TCH PROBE 405 ROT ПО ОСИ C 0 5 + II ся O' ;ЦЕНТР ПО 1-ОЙ ОСИ 0 5 + II ся ся ' ;ЦЕНТР ПО 2-ОЙ ОСИ Q262=10 ;ЗАДАННЫЙ ДИАМЕТР Q325=+0 ; НАЧАЛЬНЫЙ УГОЛ Q247=90 ;ШАГ УГЛА Q261=-5 ;ВЫСОТА ИЗМЕРЕНИЯ Q320=0 ;БЕЗОПАСНОЕ РАССТОЯНИЕ Q260=+20 ;БЕЗОПАСНАЯ ВЫСОТА Q301=0 ;ПЕРЕХОД НА БЕЗ. ВЫСОТУ Q337=0 ;УСТАНОВКА НУЛЯ HEIDENHAIN iTNC 530 363 1 14.7 Выравнивание разворота детали через ось С (цикл 405, DIN/ISO G405)
