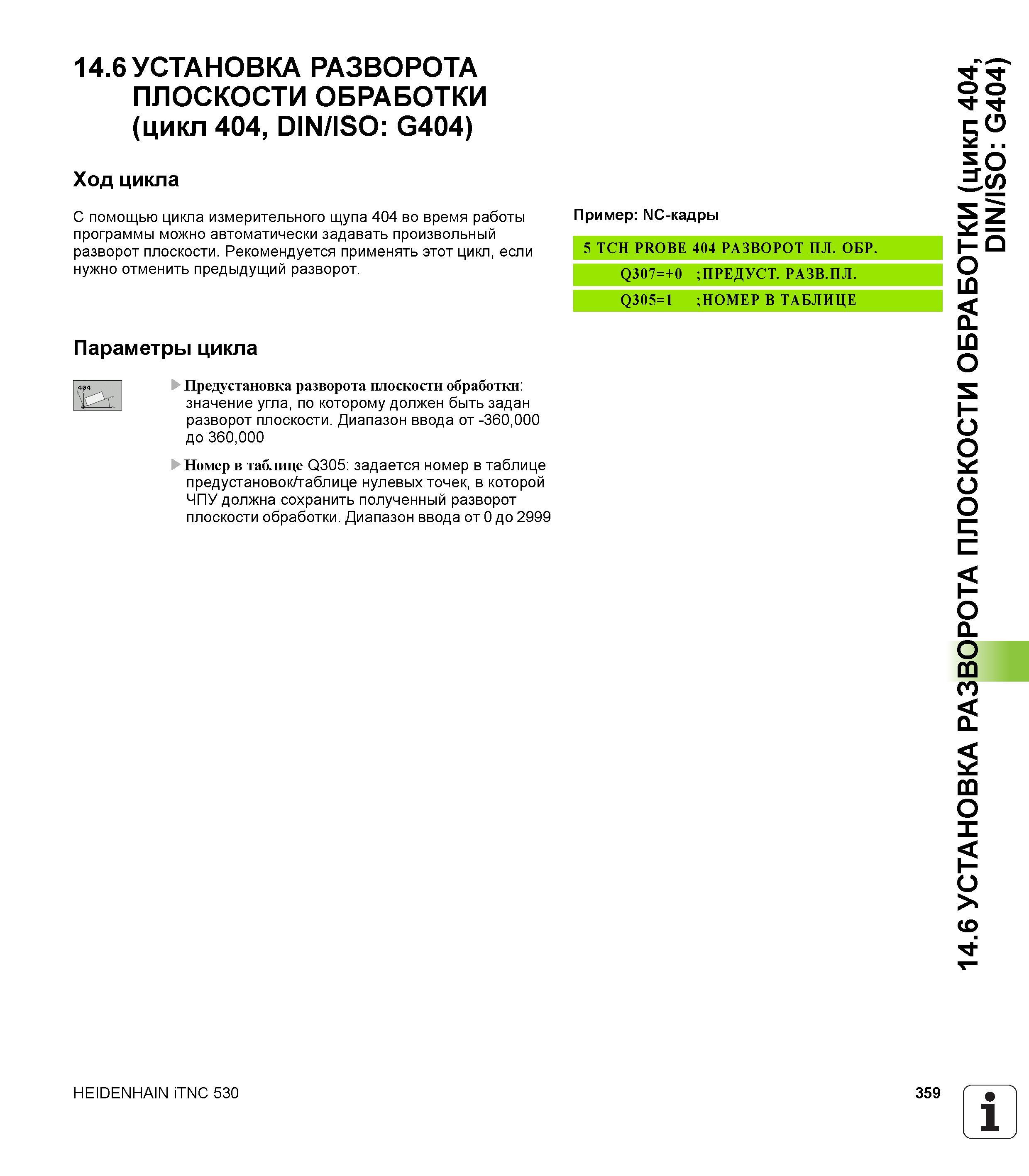

14.6 УСТАНОВКА РАЗВОРОТА ПЛОСКОСТИ ОБРАБОТКИ (цикл 404, DIN/ISO G404) Ход цикла С помощью цикла измерительного щупа 404 во время работы программы можно автоматически задавать произвольный разворот плоскости. Рекомендуется применять этот цикл, если нужно отменить предыдущий разворот. Пример NC-кадры 5 TCH PROBE 404 РАЗВОРОТ ПЛ. ОБР. Q307=+0 ;ПРЕДУСТ. РАЗВ.ПЛ. Q305=1 ;НОМЕР В ТАБЛИЦЕ Параметры цикла Предустановка разворота плоскости обработки значение угла, по которому должен быть задан разворот плоскости. Диапазон ввода от -360,000 до 360,000 Номер в таблице Q305 задается номер в таблице предустановок/таблице нулевых точек, в которой ЧПУ должна сохранить полученный разворот плоскости обработки. Диапазон ввода от 0 до 2999 HEIDENHAIN iTNC 530 359 14.6 УСТАНОВКА РАЗВОРОТА ПЛОСКОСТИ ОБРАБОТКИ (цикл 404, DIN/ISO G404)
