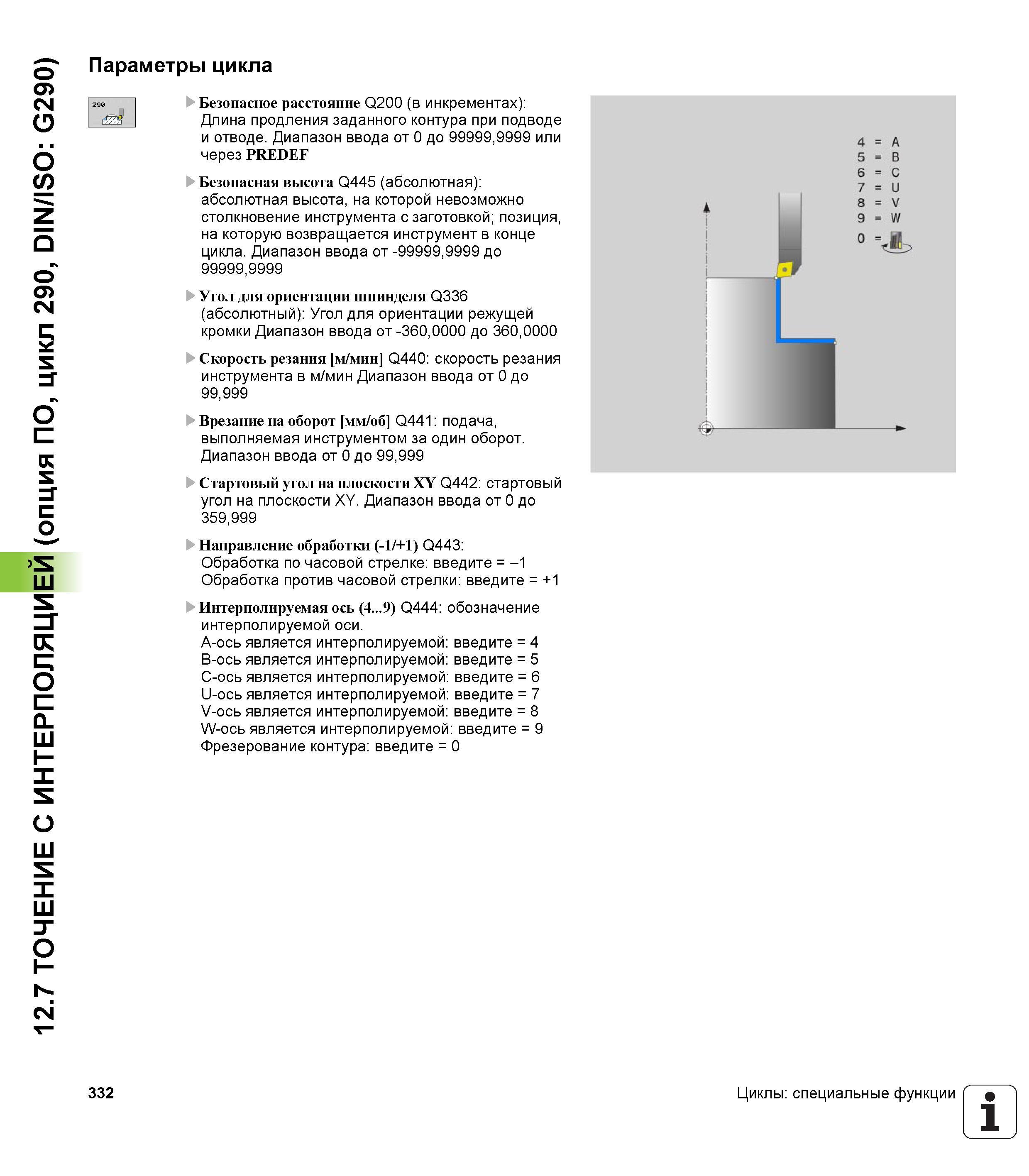

12.7 ТОЧЕНИЕ С ИНТЕРПОЛЯЦИЕЙ (опция ПО, цикл 290, DIN/ISO G290) Параметры цикла Безопасное расстояние Q200 (в инкрементах) Длина продления заданного контура при подводе и отводе. Диапазон ввода от 0 до 99999,9999 или через PREDEF Безопасная высота Q445 (абсолютная) абсолютная высота, на которой невозможно столкновение инструмента с заготовкой; позиция, на которую возвращается инструмент в конце цикла. Диапазон ввода от -99999,9999 до 99999,9999 Угол для ориентации шпинделя Q336 (абсолютный) Угол для ориентации режущей кромки Диапазон ввода от -360,0000 до 3б0,0000 Скорость резания м/мин Q440 скорость резания инструмента в м/мин Диапазон ввода от 0 до 99.999 Врезание на оборот мм/об Q441 подача, выполняемая инструментом за один оборот. Диапазон ввода от 0 до 99,999 Стартовый угол на плоскости XY Q442 стартовый угол на плоскости XY. Диапазон ввода от 0 до 359.999 Направление обработки (-1/+1) Q443 Обработка по часовой стрелке введите = -1 Обработка против часовой стрелки введите = +1 Интерполируемая ось (4 9) Q444 обозначение интерполируемой оси. А-ось является интерполируемой введите = 4 В-ось является интерполируемой введите = 5 С-ось является интерполируемой введите = 6 U-ось является интерполируемой введите = 7 V-ось является интерполируемой введите = 8 W-ось является интерполируемой введите = 9 Фрезерование контура введите = 0 332 Циклы специальные функции
