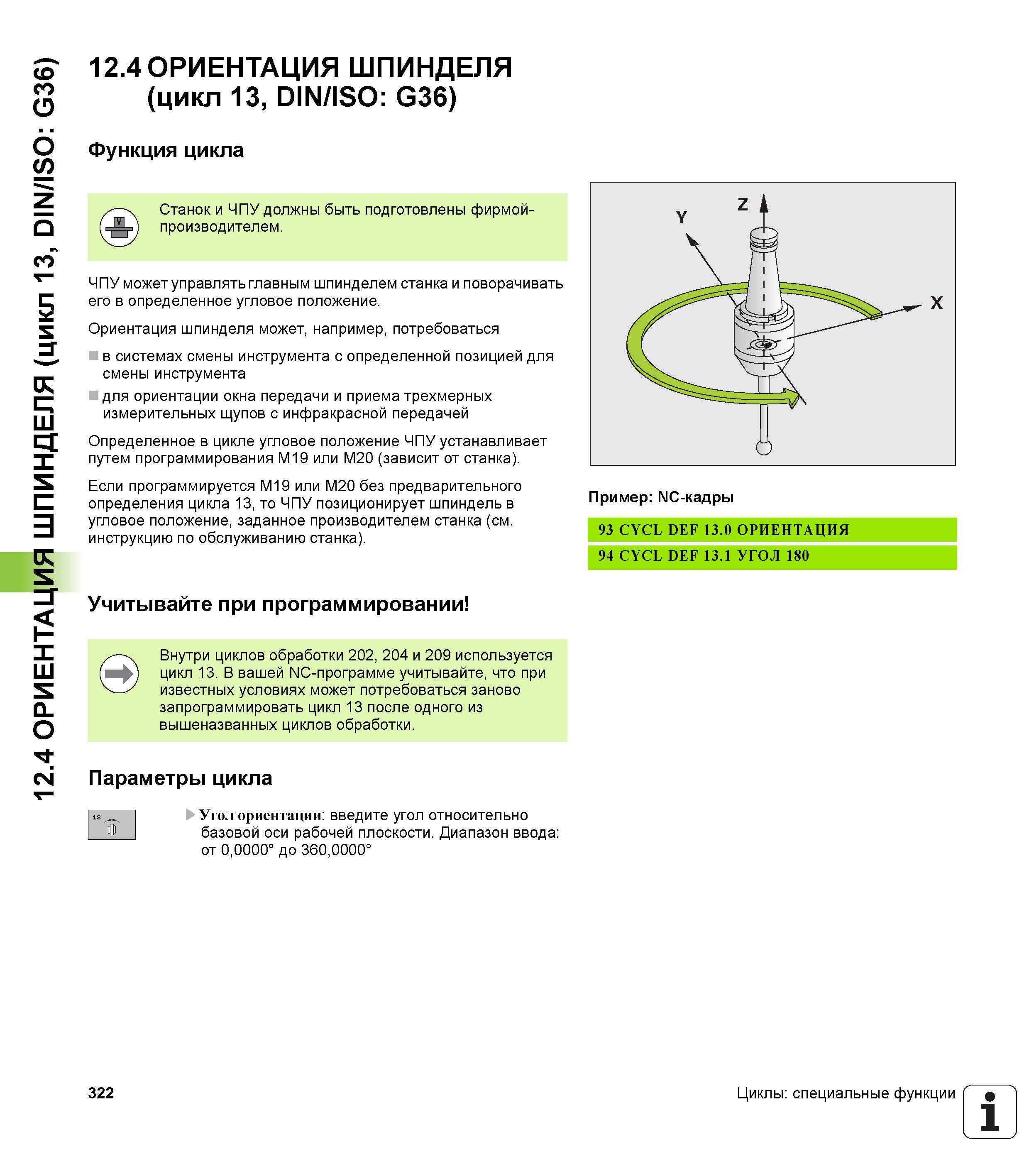

12.4 ОРИЕНТАЦИЯ ШПИНДЕЛЯ (цикл 13, DIN/ISO G36) 12.4 ОРИЕНТАЦИЯ ШПИНДЕЛЯ (цикл 13, DIN/ISO G36) Функция цикла ЧПУ может управлять главным шпинделем станка и поворачивать его в определенное угловое положение. Ориентация шпинделя может, например, потребоваться в системах смены инструмента с определенной позицией для смены инструмента для ориентации окна передачи и приема трехмерных измерительных щупов с инфракрасной передачей Определенное в цикле угловое положение ЧПУ устанавливает путем программирования M19 или M20 (зависит от станка). Если программируется M19 или M20 без предварительного определения цикла 13, то ЧПУ позиционирует шпиндель в угловое положение, заданное производителем станка (см. инструкцию по обслуживанию станка). Пример NC-кадры 93 CYCL DEF 13.0 OРИЕНТАЦИЯ 94 CYCL DEF 13.1 УГОЛ 180 Учитывайте при программировании Внутри циклов обработки 202, 204 и 209 используется цикл 13. В вашей NC-программе учитывайте, что при известных условиях может потребоваться заново запрограммировать цикл 13 после одного из вышеназванных циклов обработки. Параметры цикла „ Угол ориентации введите угол относительно 0 базовой оси рабочей плоскости. Диапазон ввода от 0,0000° до 360,0000° 322 Циклы специальные функции 1 _'
