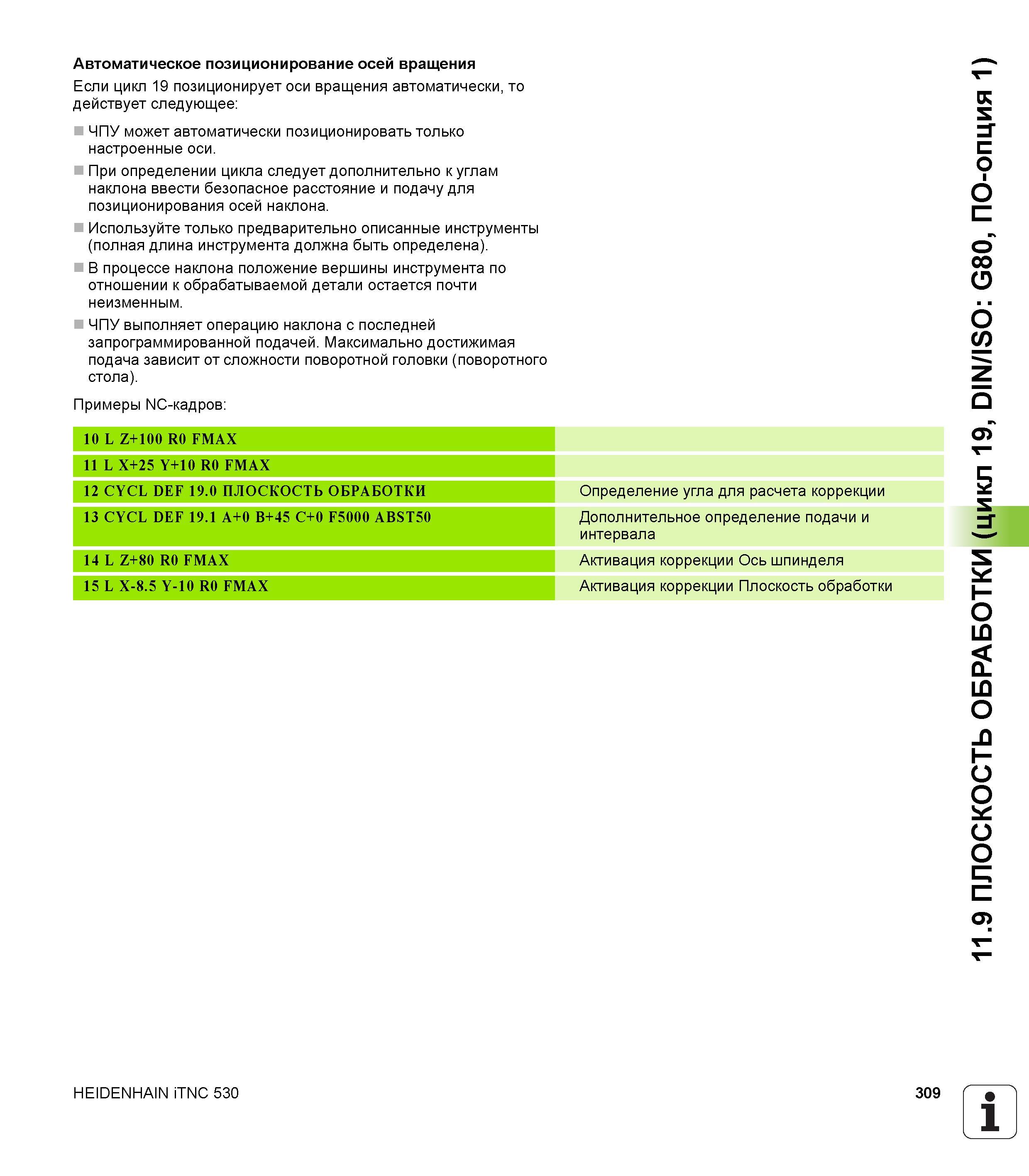

309 Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов Вер. 2012 Стр.309

Руководство HEIDENHAIN iTNC 530 Программирование циклов 2012 Стр. 309 0309 Lab2u

Автоматическое позиционирование осей вращения Если цикл 19 позиционирует оси вращения автоматически, то действует следующее ЧПУ может автоматически позиционировать только настроенные оси. При определении цикла следует дополнительно к углам наклона ввести безопасное расстояние и подачу для позиционирования осей наклона. Используйте только предварительно описанные инструменты (полная длина инструмента должна быть определена). В процессе наклона положение вершины инструмента по отношении к обрабатываемой детали остается почти неизменным. ЧПУ выполняет операцию наклона с последней запрограммированной подачей. Максимально достижимая подача зависит от сложности поворотной головки (поворотного стола). Примеры NC-кадров 10 L Z+100 R0 FMAX 11 L X+25 Y+10 R0 FMAX 12 CYCL DEF 19.0 ПЛОСКОСТЬ ОБРАБОТКИ Определение угла для расчета коррекции 13 CYCL DEF 19.1 A+0 B+45 C+0 F5000 ABST50 Дополнительное определение подачи и интервала 14 L Z+80 R0 FMAX Активация коррекции Ось шпинделя 15 L X-8.5 Y-10 R0 FMAX Активация коррекции Плоскость обработки HEIDENHAIN iTNC 530 309 1 Ч _/ 11.9 ПЛОСКОСТЬ ОБРАБОТКИ (цикл 19, DIN/ISO G80, ПО-опция 1)
