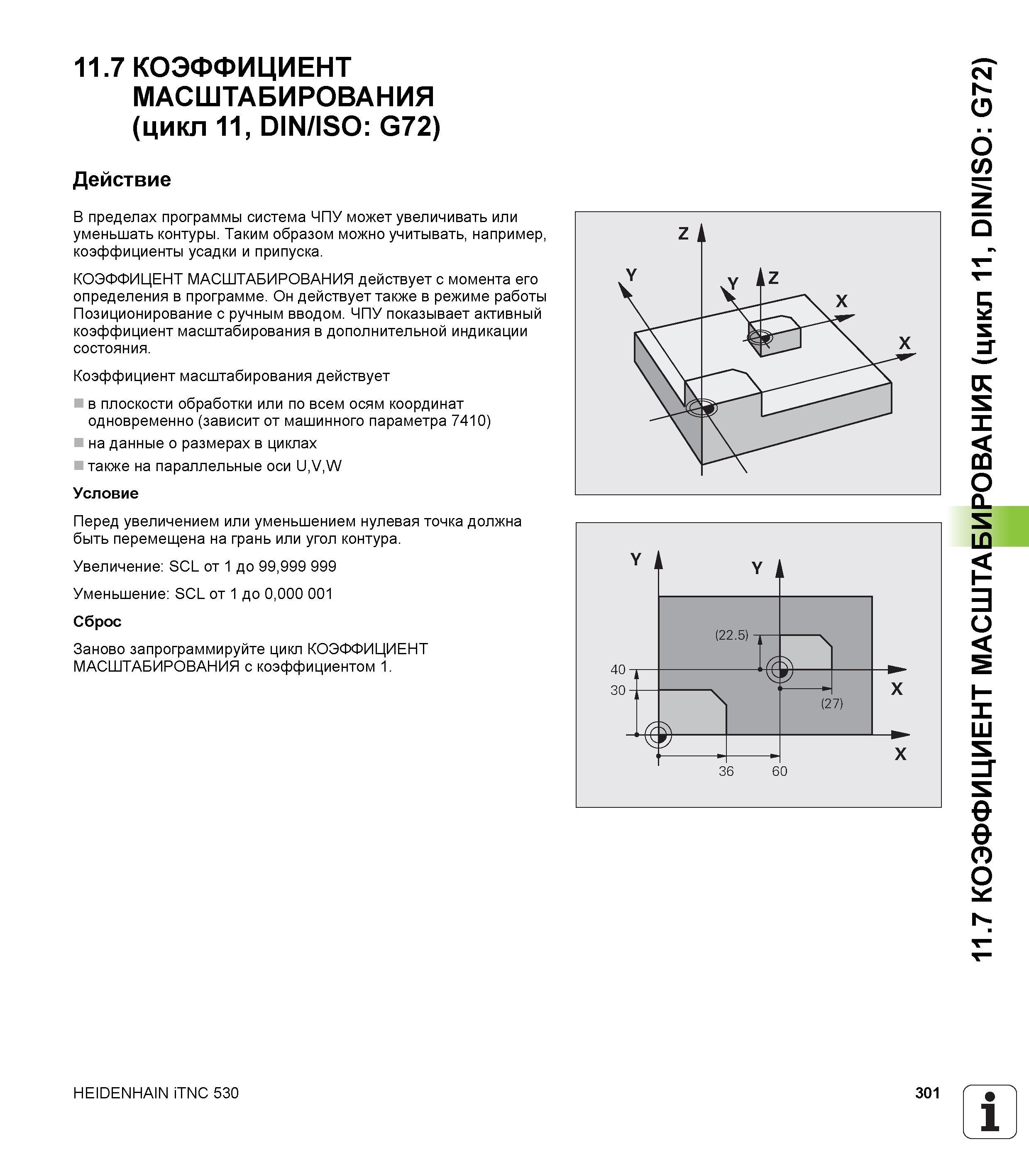

11.7 КОЭФФИЦИЕНТ МАСШТАБИРОВАНИЯ (цикл 11, DIN/ISO G72) Действие В пределах программы система ЧПУ может увеличивать или уменьшать контуры. Таким образом можно учитывать, например, коэффициенты усадки и припуска. КОЭФФИЦЕНТ МАСШТАБИРОВАНИЯ действует с момента его определения в программе. Он действует также в режиме работы Позиционирование с ручным вводом. ЧПУ показывает активный коэффициент масштабирования в дополнительной индикации состояния. Коэффициент масштабирования действует в плоскости обработки или по всем осям координат одновременно (зависит от машинного параметра 7410) на данные о размерах в циклах также на параллельные оси U,V,W Условие Перед увеличением или уменьшением нулевая точка должна быть перемещена на грань или угол контура. Увеличение SCL от 1 до 99,999 999 Уменьшение SCL от 1 до 0,000 001 Сброс Заново запрограммируйте цикл КОЭФФИЦИЕНТ МАСШТАБИРОВАНИЯ с коэффициентом 1. HEIDENHAIN iTNC 530 301 1 11.7 КОЭФФИЦИЕНТ МАСШТАБИРОВАНИЯ (цикл 11, DIN/ISO G72)
