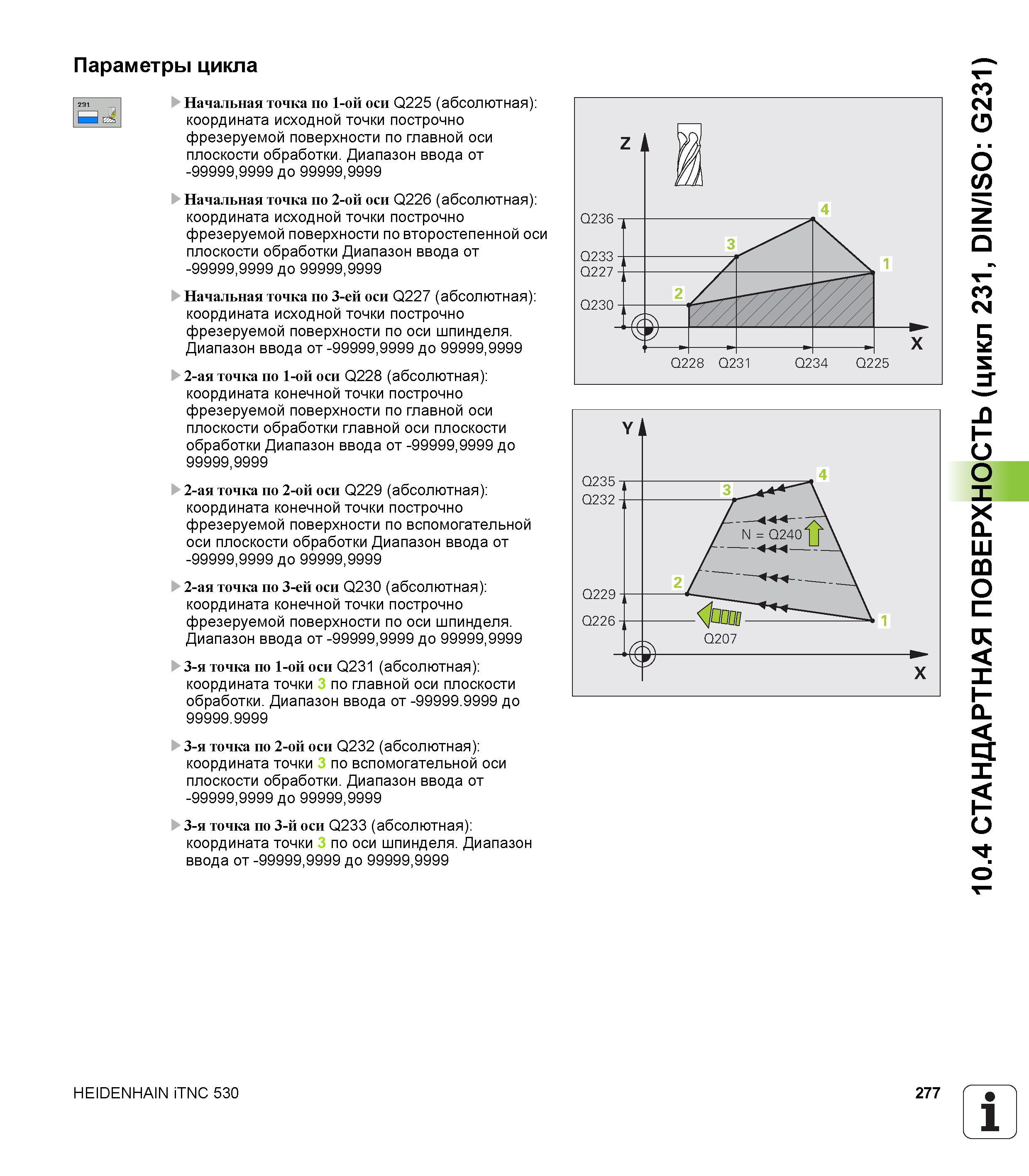

Параметры цикла 231 в В Начальная точка по 1-ой оси Q225 (абсолютная) координата исходной точки построчно фрезеруемой поверхности по главной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 Начальная точка по 2-ой оси Q226 (абсолютная) координата исходной точки построчно фрезеруемой поверхности по второстепенной оси плоскости обработки Диапазон ввода от -99999,9999 до 99999,9999 Начальная точка по 3-ей оси Q227 (абсолютная) координата исходной точки построчно фрезеруемой поверхности по оси шпинделя. Диапазон ввода от -99999,9999 до 99999,9999 2-ая точка по 1-ой оси Q228 (абсолютная) координата конечной точки построчно фрезеруемой поверхности по главной оси плоскости обработки главной оси плоскости обработки Диапазон ввода от -99999,9999 до 99999.9999 2-ая точка по 2-ой оси Q229 (абсолютная) координата конечной точки построчно фрезеруемой поверхности по вспомогательной оси плоскости обработки Диапазон ввода от -99999,9999 до 99999,9999 2-ая точка по 3-ей оси Q230 (абсолютная) координата конечной точки построчно фрезеруемой поверхности по оси шпинделя. Диапазон ввода от -99999,9999 до 99999,9999 3-я точка по 1-ой оси Q231 (абсолютная) координата точки 3 по главной оси плоскости обработки. Диапазон ввода от -99999.9999 до 99999.9999 3-я точка по 2-ой оси Q232 (абсолютная) координата точки 3 по вспомогательной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 3-я точка по 3-й оси Q233 (абсолютная) координата точки 3 по оси шпинделя. Диапазон ввода от -99999,9999 до 99999,9999 HEIDENHAIN iTNC 530 277 1 10.4 СТАНДАРТНАЯ ПОВЕРХНОСТЬ (цикл 231, DIN/ISO G231)
