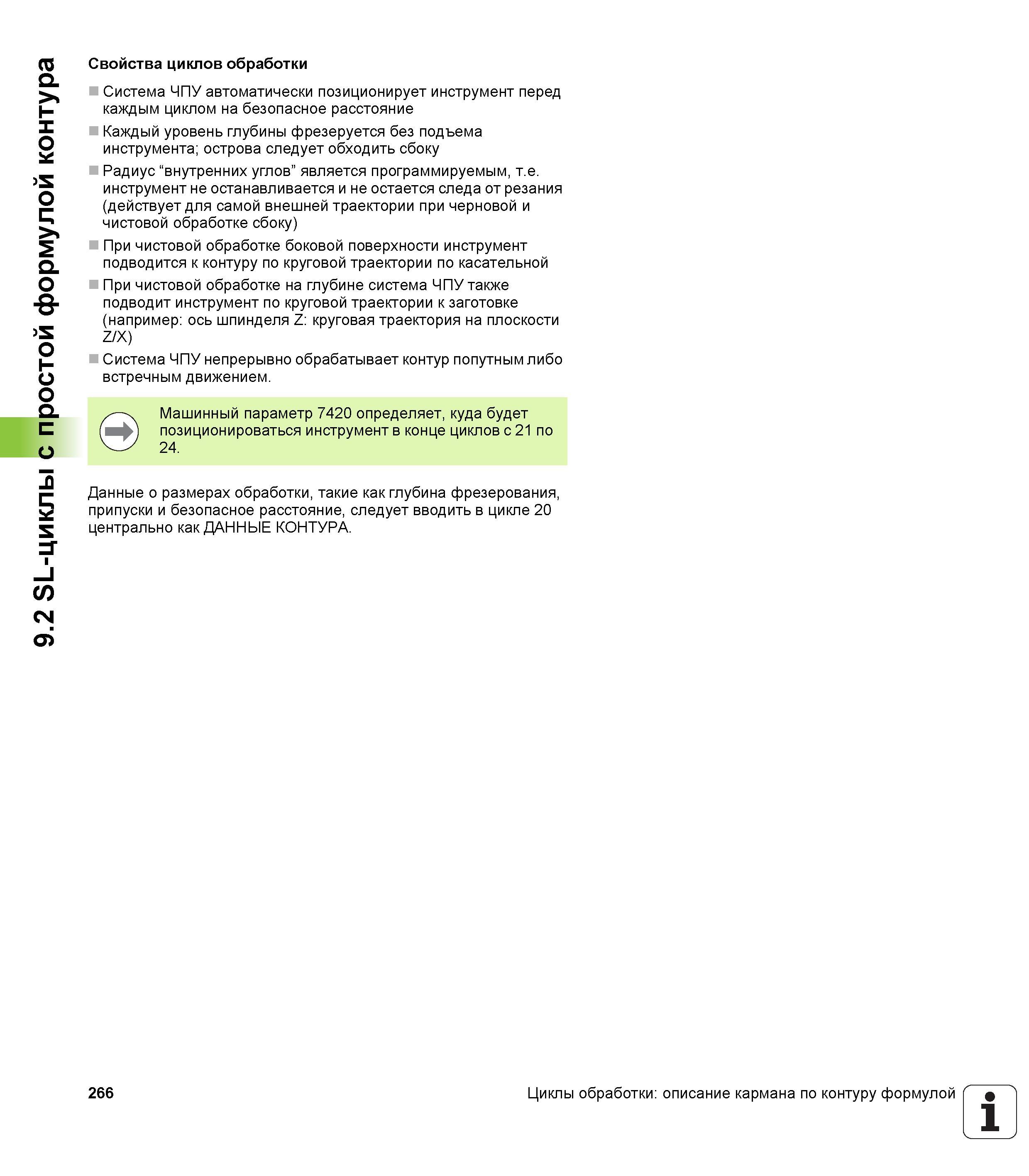

9.2 SL-циклы с простой формулой контура Свойства циклов обработки Система ЧПУ автоматически позиционирует инструмент перед каждым циклом на безопасное расстояние Каждый уровень глубины фрезеруется без подъема инструмента; острова следует обходить сбоку Радиус “внутренних углов” является программируемым, т.е. инструмент не останавливается и не остается следа от резания (действует для самой внешней траектории при черновой и чистовой обработке сбоку) При чистовой обработке боковой поверхности инструмент подводится к контуру по круговой траектории по касательной При чистовой обработке на глубине система ЧПУ также подводит инструмент по круговой траектории к заготовке (например ось шпинделя Z круговая траектория на плоскости Z/X) Система ЧПУ непрерывно обрабатывает контур попутным либо встречным движением. Машинный параметр 7420 определяет, куда будет позиционироваться инструмент в конце циклов с 21 по 24. Данные о размерах обработки, такие как глубина фрезерования, припуски и безопасное расстояние, следует вводить в цикле 20 центрально как ДАННЫЕ КОНТУРА. 266 Циклы обработки описание кармана по контуру формулой 1 _'
