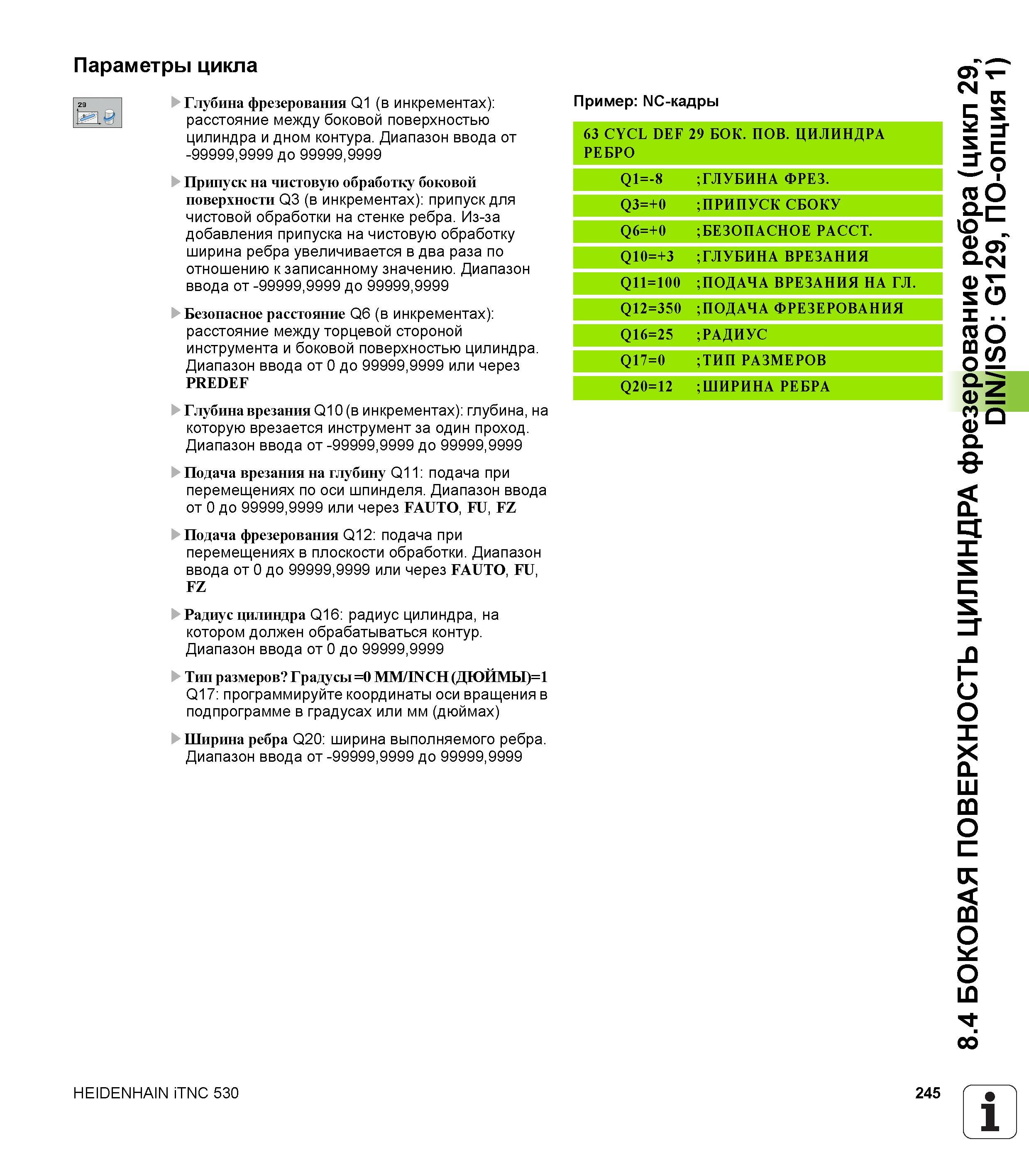

Параметры цикла Глубина фрезерования Q1 (в инкрементах) расстояние между боковой поверхностью цилиндра и дном контура. Диапазон ввода от -99999,9999 до 99999,9999 Припуск на чистовую обработку боковой поверхности Q3 (в инкрементах) припуск для чистовой обработки на стенке ребра. Из-за добавления припуска на чистовую обработку ширина ребра увеличивается в два раза по отношению к записанному значению. Диапазон ввода от -99999,9999 до 99999,9999 Безопасное расстояние Q6 (в инкрементах) расстояние между торцевой стороной инструмента и боковой поверхностью цилиндра. Диапазон ввода от 0 до 99999,9999 или через PREDEF Глубина врезания Q10 (в инкрементах) глубина, на которую врезается инструмент за один проход. Диапазон ввода от -99999,9999 до 99999,9999 Подача врезания на глубину Q11 подача при перемещениях по оси шпинделя. Диапазон ввода от 0 до 99999,9999 или через FAUTO, FU, FZ Подача фрезерования Q12 подача при перемещениях в плоскости обработки. Диапазон ввода от 0 до 99999,9999 или через FAUTO, FU, FZ Радиус цилиндра Q16 радиус цилиндра, на котором должен обрабатываться контур. Диапазон ввода от 0 до 99999,9999 Тип размеров Градусы =0 ММ/INCH (ДЮИМЫ)=1 Q17 программируйте координаты оси вращения в подпрограмме в градусах или мм (дюймах) Ширина ребра Q20 ширина выполняемого ребра. Диапазон ввода от -99999,9999 до 99999,9999 Пример NC-кадры 63 CYCL DEF 29 БОК. ПОВ. ЦИЛИНДРА РЕБРО Q1=-8 ;ГЛУБИНА ФРЕЗ. Q3=+0 ;ПРИПУСК СБОКУ Q6=+0 ;БЕЗОПАСНОЕ РАССТ. Q10=+3 ;ГЛУБИНА ВРЕЗАНИЯ Q11=100 ;ПОДАЧА ВРЕЗАНИЯ НА ГЛ. Q12=350 ;ПОДАЧА ФРЕЗЕРОВАНИЯ Q16=25 ;РАДИУС Q17=0 ;ТИП РАЗМЕРОВ Q20=12 ;ШИРИНА РЕБРА HEIDENHAIN iTNC 530 245 1 8.4 БОКОВАЯ ПОВЕРХНОСТЬ ЦИЛИНДРА фрезерование ребра (цикл 29, DIN/ISO G129, ПО-опция 1)
