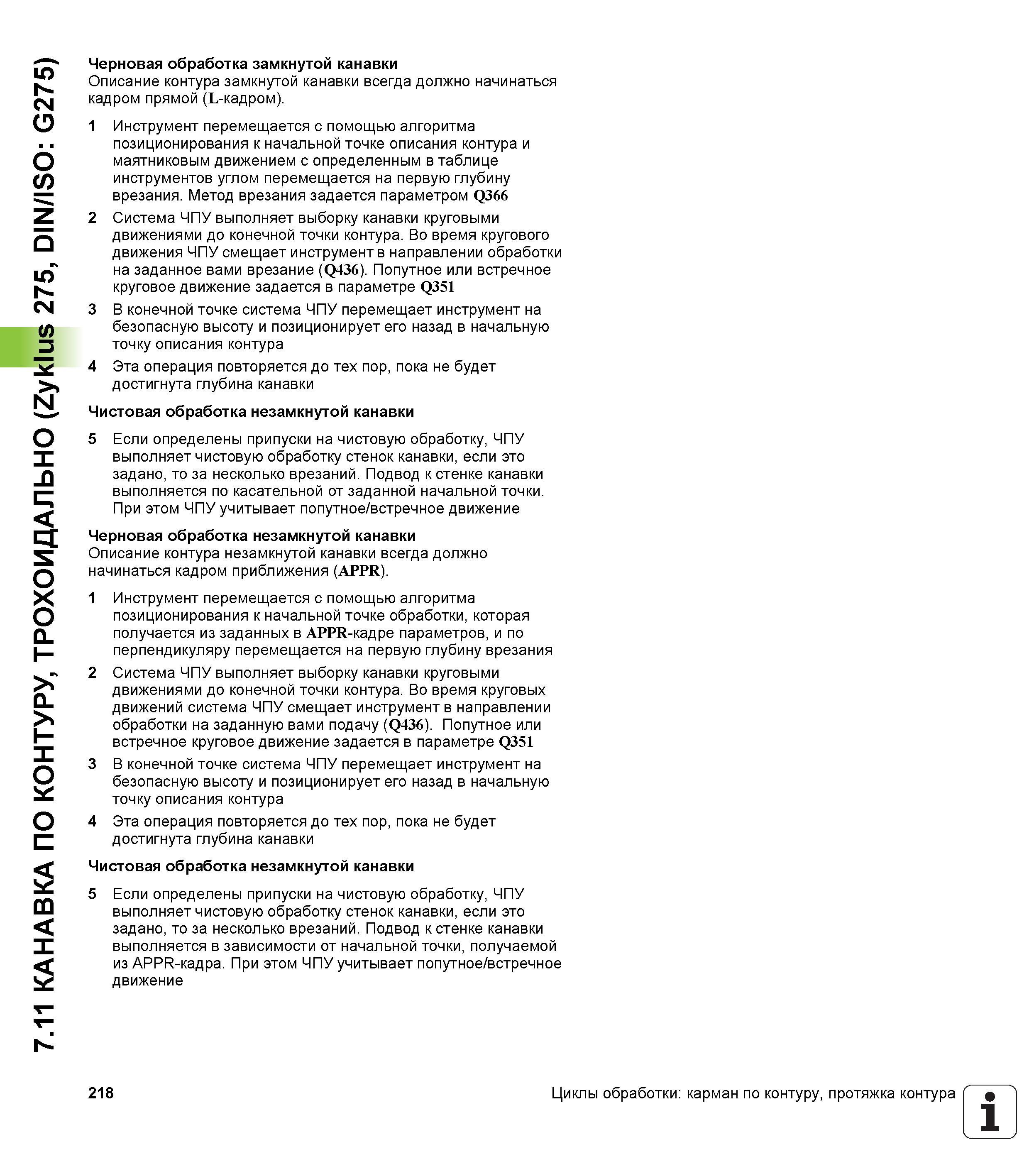

7.11 КАНАВКА ПО КОНТУРУ, ТРОХОИДАЛЬНО (Zyklus 275, DIN/ISO G275) Черновая обработка замкнутой канавки Описание контура замкнутой канавки всегда должно начинаться кадром прямой (L-кадром). 1 Инструмент перемещается с помощью алгоритма позиционирования к начальной точке описания контура и маятниковым движением с определенным в таблице инструментов углом перемещается на первую глубину врезания. Метод врезания задается параметром Q366 2 Система ЧПУ выполняет выборку канавки круговыми движениями до конечной точки контура. Во время кругового движения ЧПУ смещает инструмент в направлении обработки на заданное вами врезание (Q436). Попутное или встречное круговое движение задается в параметре Q351 3 В конечной точке система ЧПУ перемещает инструмент на безопасную высоту и позиционирует его назад в начальную точку описания контура 4 Эта операция повторяется до тех пор, пока не будет достигнута глубина канавки Чистовая обработка незамкнутой канавки 5 Если определены припуски на чистовую обработку, ЧПУ выполняет чистовую обработку стенок канавки, если это задано, то за несколько врезаний. Подвод к стенке канавки выполняется по касательной от заданной начальной точки. При этом ЧПУ учитывает попутное/встречное движение Черновая обработка незамкнутой канавки Описание контура незамкнутой канавки всегда должно начинаться кадром приближения (APPR). 1 Инструмент перемещается с помощью алгоритма позиционирования к начальной точке обработки, которая получается из заданных в APPR-кадре параметров, и по перпендикуляру перемещается на первую глубину врезания 2 Система ЧПУ выполняет выборку канавки круговыми движениями до конечной точки контура. Во время круговых движений система ЧПУ смещает инструмент в направлении обработки на заданную вами подачу (Q436). Попутное или встречное круговое движение задается в параметре Q351 3 В конечной точке система ЧПУ перемещает инструмент на безопасную высоту и позиционирует его назад в начальную точку описания контура 4 Эта операция повторяется до тех пор, пока не будет достигнута глубина канавки Чистовая обработка незамкнутой канавки 5 Если определены припуски на чистовую обработку, ЧПУ выполняет чистовую обработку стенок канавки, если это задано, то за несколько врезаний. Подвод к стенке канавки выполняется в зависимости от начальной точки, получаемой из APPR-кадра. При этом ЧПУ учитывает попутное/встречное движение 218 Циклы обработки карман по контуру, протяжка контура 1 _'
