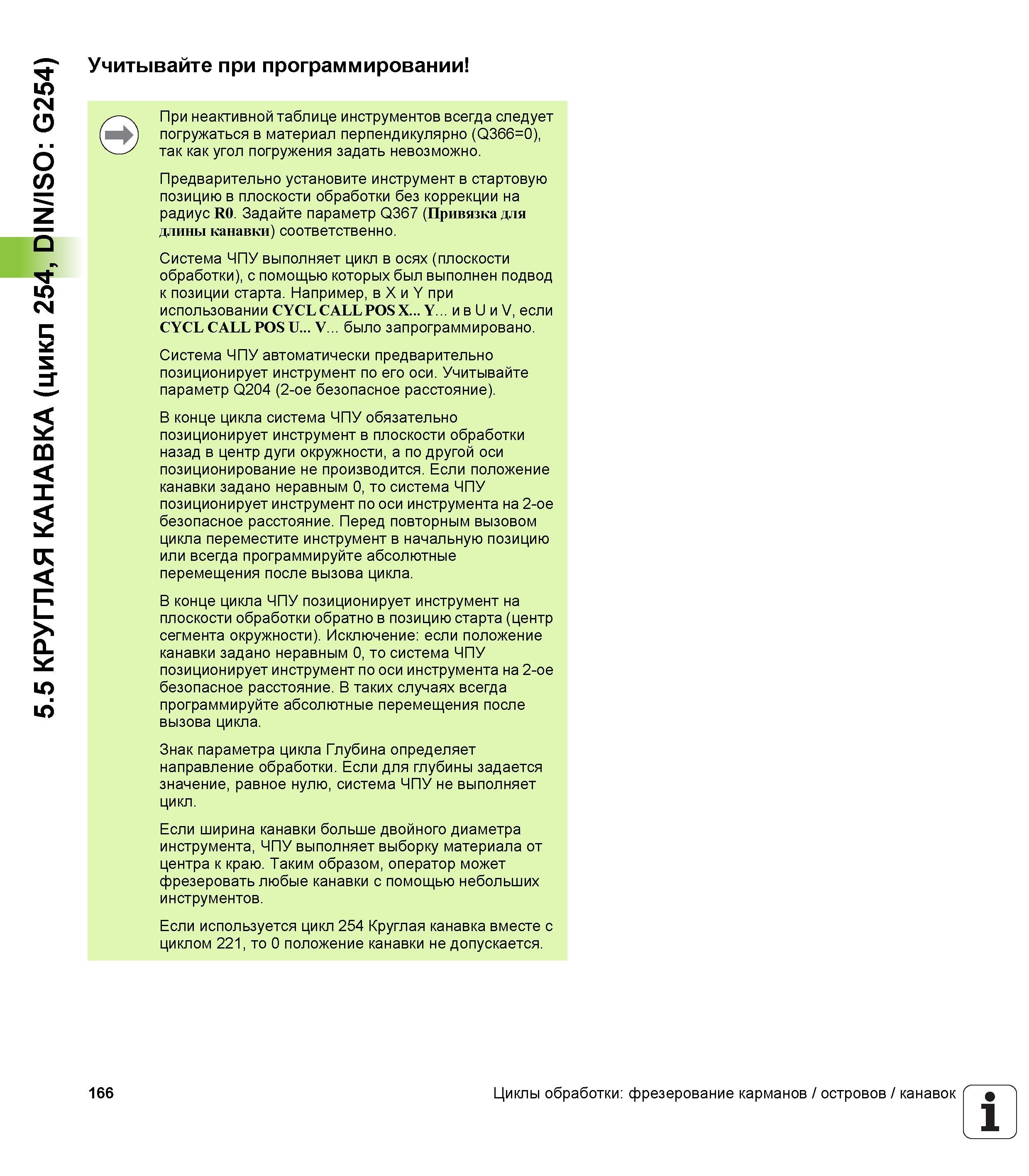

5.5 КРУГЛАЯ КАНАВКА (цикл 254, DIN/ISO G254) Учитывайте при программировании При неактивной таблице инструментов всегда следует погружаться в материал перпендикулярно (Q366=0), так как угол погружения задать невозможно. Предварительно установите инструмент в стартовую позицию в плоскости обработки без коррекции на радиус R0. Задайте параметр Q367 (Привязка для длины канавки) соответственно. Система ЧПУ выполняет цикл в осях (плоскости обработки), с помощью которых был выполнен подвод к позиции старта. Например, в X и Y при использовании CYCL CALL POS X Y и в U и V, если CYCL CALL POS U V было запрограммировано. Система ЧПУ автоматически предварительно позиционирует инструмент по его оси. Учитывайте параметр Q204 (2-ое безопасное расстояние). В конце цикла система ЧПУ обязательно позиционирует инструмент в плоскости обработки назад в центр дуги окружности, а по другой оси позиционирование не производится. Если положение канавки задано неравным 0, то система ЧПУ позиционирует инструмент по оси инструмента на 2-ое безопасное расстояние. Перед повторным вызовом цикла переместите инструмент в начальную позицию или всегда программируйте абсолютные перемещения после вызова цикла. В конце цикла ЧПУ позиционирует инструмент на плоскости обработки обратно в позицию старта (центр сегмента окружности). Исключение если положение канавки задано неравным 0, то система ЧПУ позиционирует инструмент по оси инструмента на 2-ое безопасное расстояние. В таких случаях всегда программируйте абсолютные перемещения после вызова цикла. Знак параметра цикла Глубина определяет направление обработки. Если для глубины задается значение, равное нулю, система ЧПУ не выполняет цикл. Если ширина канавки больше двойного диаметра инструмента, ЧПУ выполняет выборку материала от центра к краю. Таким образом, оператор может фрезеровать любые канавки с помощью небольших инструментов. Если используется цикл 254 Круглая канавка вместе с циклом 221, то 0 положение канавки не допускается. 166 Циклы обработки фрезерование карманов / островов / канавок 1 _'
