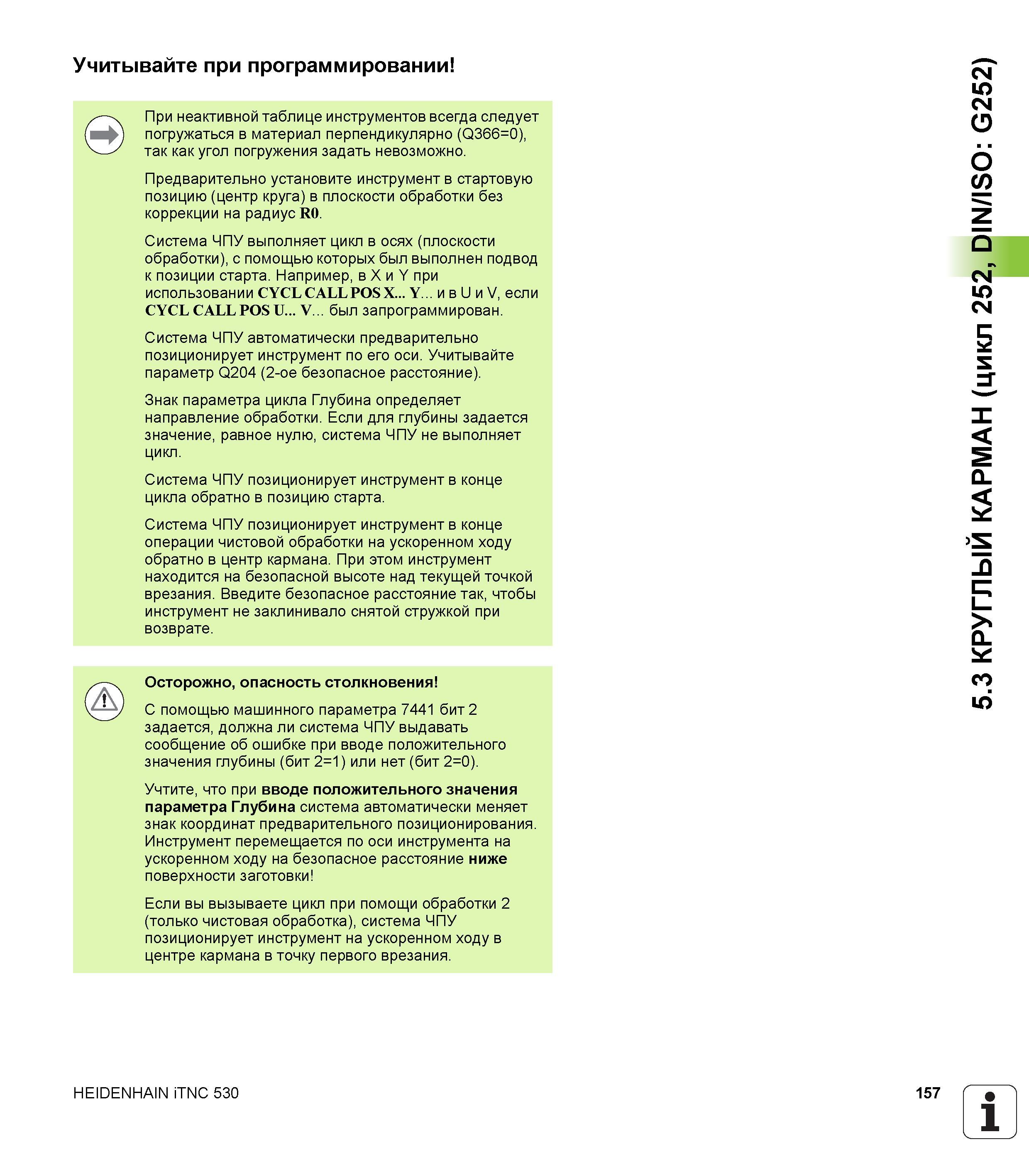

Учитывайте при программировании При неактивной таблице инструментов всегда следует погружаться в материал перпендикулярно (Q366=0), так как угол погружения задать невозможно. Предварительно установите инструмент в стартовую позицию (центр круга) в плоскости обработки без коррекции на радиус R0. Система ЧПУ выполняет цикл в осях (плоскости обработки), с помощью которых был выполнен подвод к позиции старта. Например, в X и Y при использовании CYCL CALL POS X Y и в U и V, если CYCL CALL POS U V был запрограммирован. Система ЧПУ автоматически предварительно позиционирует инструмент по его оси. Учитывайте параметр Q204 (2-ое безопасное расстояние). Знак параметра цикла Глубина определяет направление обработки. Если для глубины задается значение, равное нулю, система ЧПУ не выполняет цикл. Система ЧПУ позиционирует инструмент в конце цикла обратно в позицию старта. Система ЧПУ позиционирует инструмент в конце операции чистовой обработки на ускоренном ходу обратно в центр кармана. При этом инструмент находится на безопасной высоте над текущей точкой врезания. Введите безопасное расстояние так, чтобы инструмент не заклинивало снятой стружкой при возврате. Осторожно, опасность столкновения С помощью машинного параметра 7441 бит 2 задается, должна ли система чПу выдавать сообщение об ошибке при вводе положительного значения глубины (бит 2=1) или нет (бит 2=0). Учтите, что при вводе положительного значения параметра Глубина система автоматически меняет знак координат предварительного позиционирования. Инструмент перемещается по оси инструмента на ускоренном ходу на безопасное расстояние ниже поверхности заготовки Если вы вызываете цикл при помощи обработки 2 (только чистовая обработка), система чПу позиционирует инструмент на ускоренном ходу в центре кармана в точку первого врезания. HEIDENHAIN iTNC 530 157 1 5.3 КРУГЛЫЙ КАРМАН (цикл 252, DIN/ISO G252)
