143 Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов Вер. 2012 Стр.143

Руководство HEIDENHAIN iTNC 530 Программирование циклов 2012 Стр. 143 0143 Lab2u

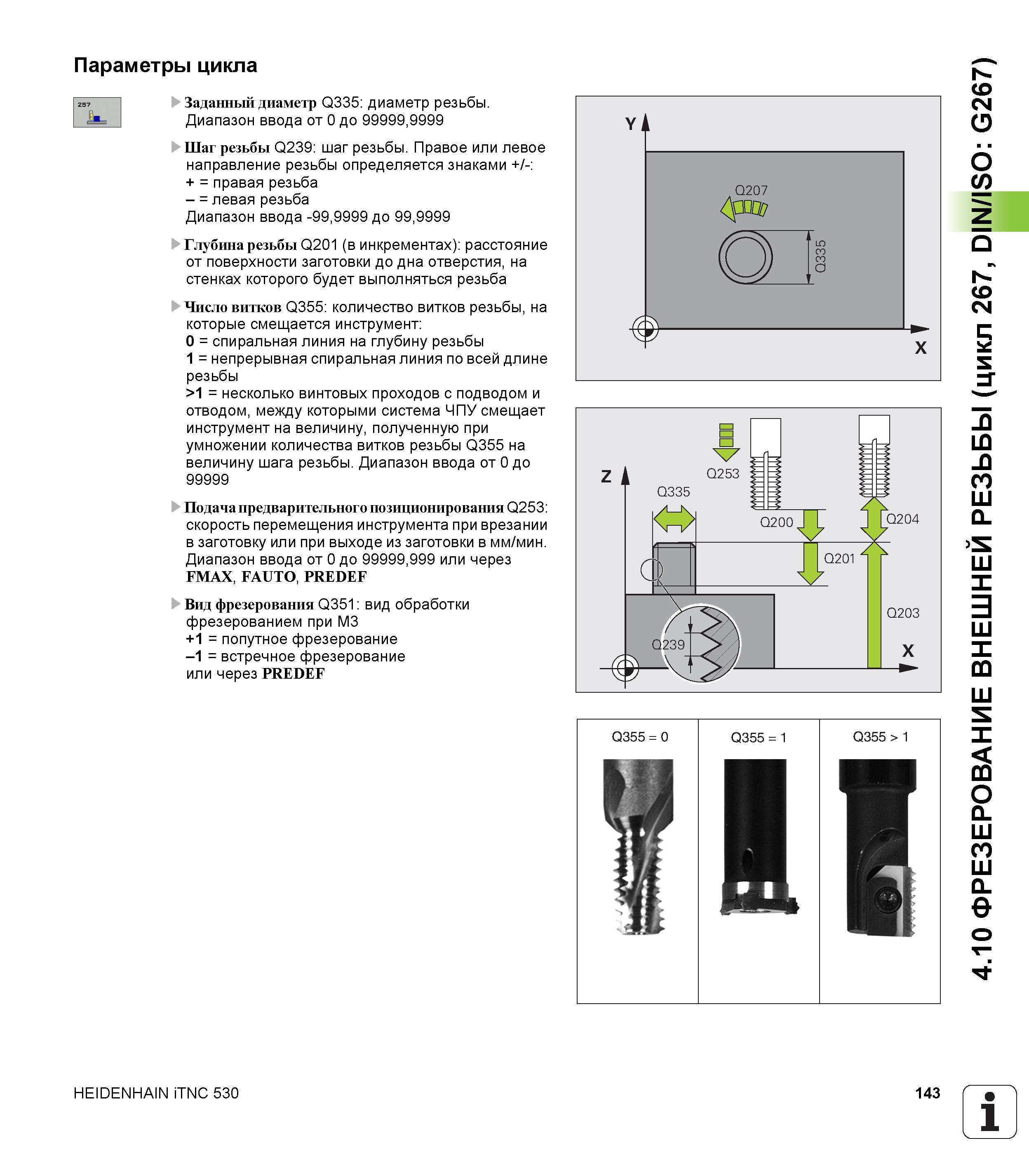

Параметры цикла Заданный диаметр Q335 диаметр резьбы. Диапазон ввода от 0 до 99999,9999 Шаг резьбы Q239 шаг резьбы. Правое или левое направление резьбы определяется знаками +/- + = правая резьба - = левая резьба Диапазон ввода -99,9999 до 99,9999 Глубина резьбы Q201 (в инкрементах) расстояние от поверхности заготовки до дна отверстия, на стенках которого будет выполняться резьба Число витков Q355 количество витков резьбы, на которые смещается инструмент 0 = спиральная линия на глубину резьбы 1 = непрерывная спиральная линия по всей длине резьбы >1 = несколько винтовых проходов с подводом и отводом, между которыми система ЧПУ смещает инструмент на величину, полученную при умножении количества витков резьбы Q355 на величину шага резьбы. Диапазон ввода от 0 до 99999 Подача предварительного позиционирования Q253 скорость перемещения инструмента при врезании в заготовку или при выходе из заготовки в мм/мин. Диапазон ввода от 0 до 99999,999 или через FMAX, FAUTO, PREDEF Вид фрезерования Q351 вид обработки фрезерованием при M3 +1 = попутное фрезерование -1 = встречное фрезерование или через PREDEF HEIDENHAIN iTNC 530 143 1 4.10 ФРЕЗЕРОВАНИЕ ВНЕШНЕЙ РЕЗЬБЫ (цикл 267, DIN/ISO G267)
