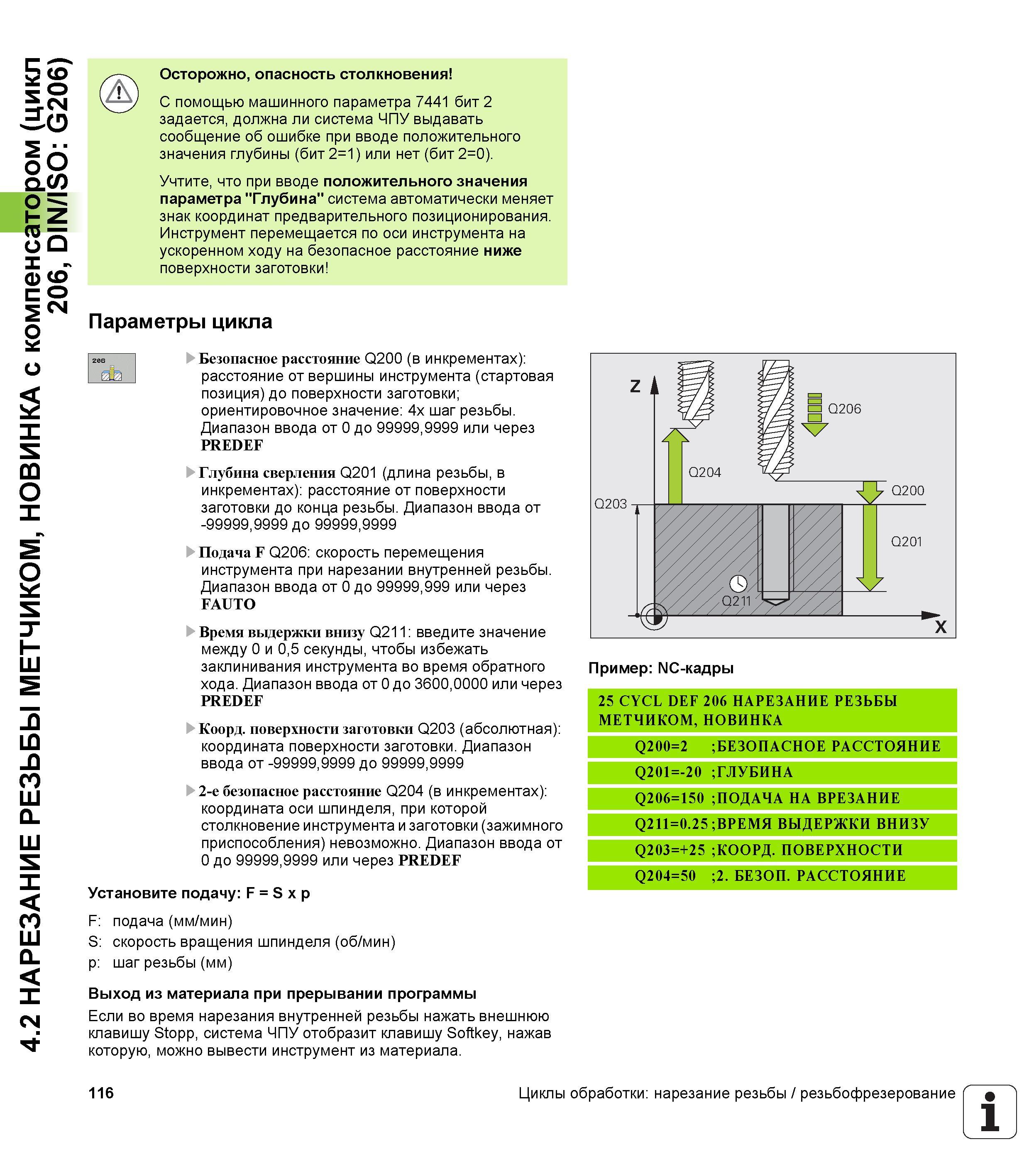

4.2 НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКОМ, НОВИНКА с компенсатором (цикл 206, DIN/ISO G206) Осторожно, опасность столкновения С помощью машинного параметра 7441 бит 2 задается, должна ли система ЧПУ выдавать сообщение об ошибке при вводе положительного значения глубины (бит 2=1) или нет (бит 2=0). Учтите, что при вводе положительного значения параметра "Глубина" система автоматически меняет знак координат предварительного позиционирования. Инструмент перемещается по оси инструмента на ускоренном ходу на безопасное расстояние ниже поверхности заготовки Параметры цикла Безопасное расстояние Q200 (в инкрементах) расстояние от вершины инструмента (стартовая позиция) до поверхности заготовки; ориентировочное значение 4x шаг резьбы. Диапазон ввода от 0 до 99999,9999 или через PREDEF Глубина сверления Q201 (длина резьбы, в инкрементах) расстояние от поверхности заготовки до конца резьбы. Диапазон ввода от -99999,9999 до 99999,9999 Подача F Q206 скорость перемещения инструмента при нарезании внутренней резьбы. Диапазон ввода от 0 до 99999,999 или через FAUTO Время выдержки внизу Q211 введите значение между 0 и 0,5 секунды, чтобы избежать заклинивания инструмента во время обратного хода. Диапазон ввода от 0 до 3600,0000 или через PREDEF Коорд. поверхности заготовки Q203 (абсолютная) координата поверхности заготовки. Диапазон ввода от -99999,9999 до 99999,9999 2-е безопасное расстояние Q204 (в инкрементах) координата оси шпинделя, при которой столкновение инструмента и заготовки (зажимного приспособления) невозможно. Диапазон ввода от 0 до 99999,9999 или через PREDEF Установите подачу F = S x p F подача (мм/мин) S скорость вращения шпинделя (об/мин) p шаг резьбы (мм) Выход из материала при прерывании программы Если во время нарезания внутренней резьбы нажать внешнюю клавишу Stopp, система ЧПУ отобразит клавишу Softkey, нажав которую, можно вывести инструмент из материала. Пример NC-кадры 25 CYCL DEF 206 НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКОМ,НОВИНКА Q200=2 ;БЕЗОПАСНОЕ РАССТОЯНИЕ Q201=-20 ;ГЛУБИНА Q206=150 ;ПОДАЧА НА ВРЕЗАНИЕ Q211=0.25 ;ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ Q203=+25 ;КООРД. ПОВЕРХНОСТИ Q204=50 ;2. БЕЗОП. РАССТОЯНИЕ 116 Циклы обработки нарезание резьбы / резьбофрезерование 1
