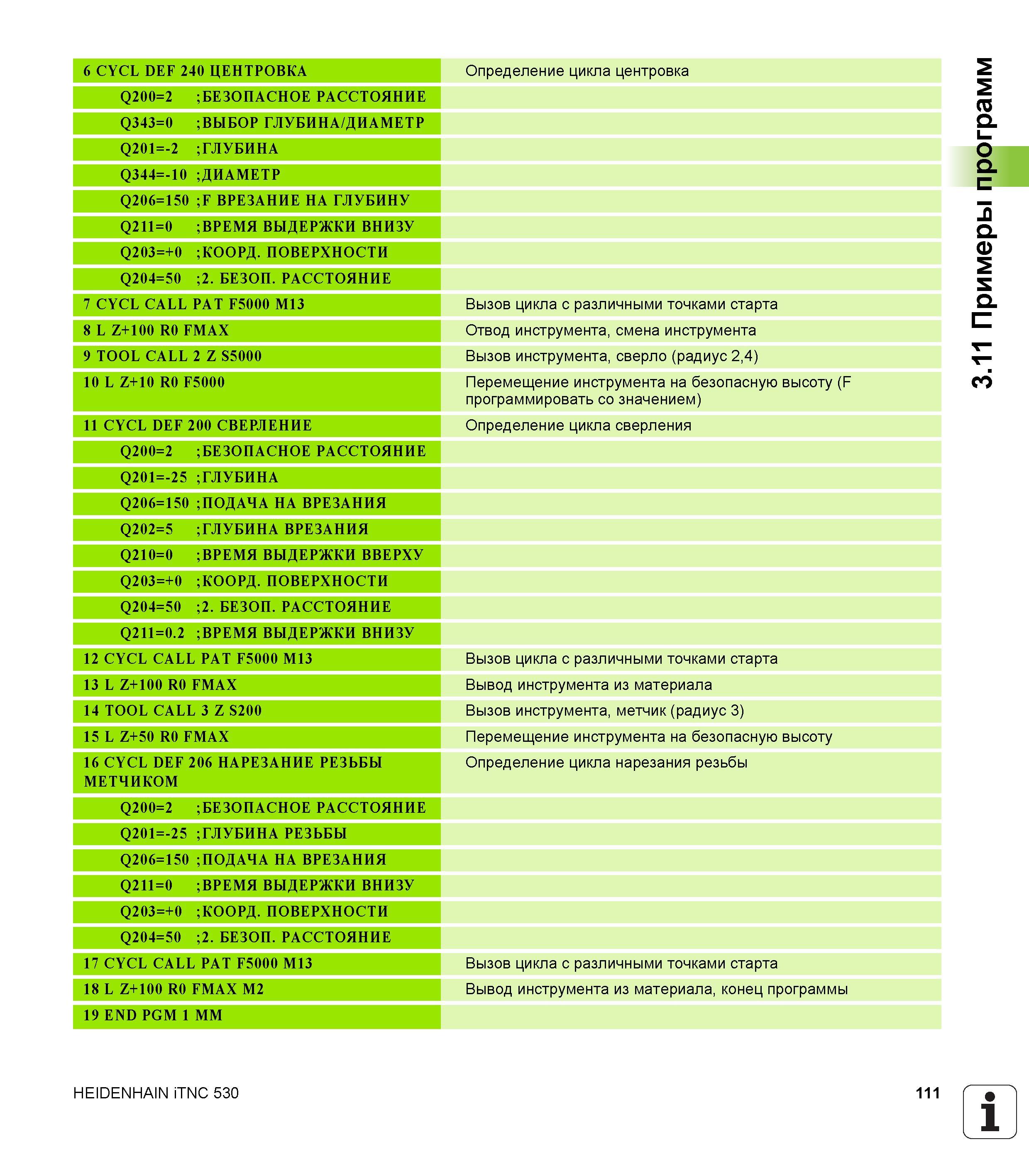

6 CYCL DEF 240 ЦЕНТРОВКА Q200=2 ;БЕЗОПАСНОЕ РАССТОЯНИЕ Q343=0 ;ВЫБОР ГЛУБИНА/ДИАМЕТР Q201=-2 ; ГЛУБИНА Q344=-10 ;ДИАМЕТР Q206=150 ;F ВРЕЗАНИЕ НА ГЛУБИНУ Q211=0 ;ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ Q203=+0 ;КООРД. ПОВЕРХНОСТИ Q204=50 ;2. БЕЗОП. РАССТОЯНИЕ 7 CYCL CALL PAT F5000 M13 8 L Z+100 R0 FMAX 9 TOOL CALL 2 Z S5000 10 L Z+10 R0 F5000 11 CYCL DEF 200 СВЕРЛЕНИЕ Q200=2 ;БЕЗОПАСНОЕРАССТОЯНИЕ Q201=-25 ; ГЛУБИНА Q206=150 ;ПОДАЧА НА ВРЕЗАНИЯ Q202=5 ;ГЛУБИНА ВРЕЗАНИЯ Q210=0 ;ВРЕМЯ ВЫДЕРЖКИ ВВЕРХУ Q203=+0 ;КООРД. ПОВЕРХНОСТИ Q204=50 ;2. БЕЗОП. РАССТОЯНИЕ Q211=0.2 ;ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ 12 CYCL CALL PAT F5000 M13 13 L Z+100 R0 FMAX 14 TOOL CALL 3 Z S200 15 L Z+50 R0 FMAX 16 CYCL DEF 206 НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКОМ Q200=2 ;БЕЗОПАСНОЕРАССТОЯНИЕ Q201=-25 ; ГЛУБИНА РЕЗЬБЫ Q206=150 ;ПОДАЧА НА ВРЕЗАНИЯ Q211=0 ;ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ Q203=+0 ;КООРД. ПОВЕРХНОСТИ Q204=50 ;2. БЕЗОП. РАССТОЯНИЕ 17 CYCL CALL PAT F5000 M13 18 L Z+100 R0 FMAX M2 19 END PGM 1 MM Определение цикла центровка Вызов цикла с различными точками старта Отвод инструмента, смена инструмента Вызов инструмента, сверло (радиус 2,4) Перемещение инструмента на безопасную высоту (F программировать со значением) Определение цикла сверления Вызов цикла с различными точками старта Вывод инструмента из материала Вызов инструмента, метчик (радиус 3) Перемещение инструмента на безопасную высоту Определение цикла нарезания резьбы Вызов цикла с различными точками старта Вывод инструмента из материала, конец программы HEIDENHAIN iTNC 530 111 1 _' 3.11 Примеры программ
