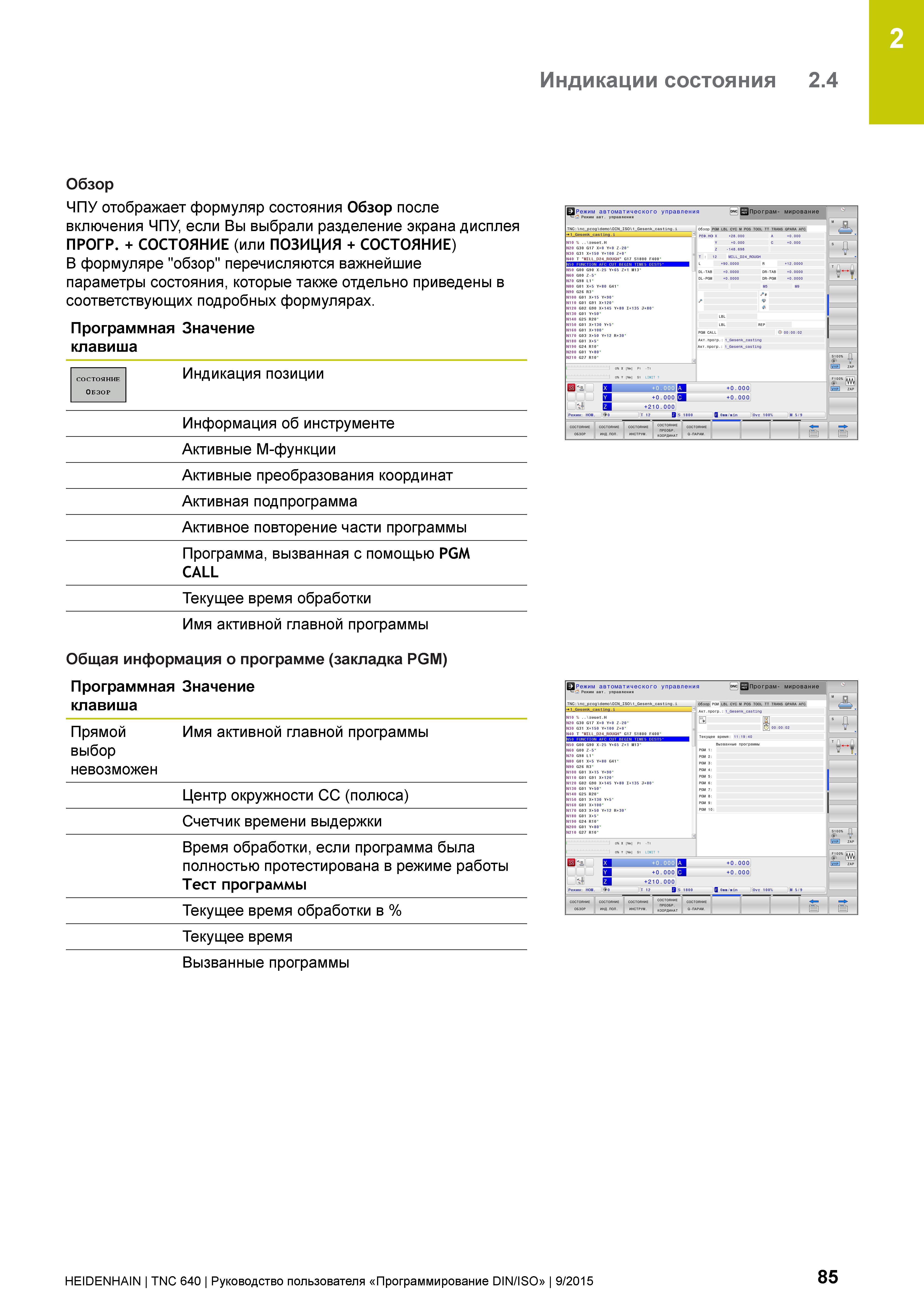

2 Индикации состояния 2.4 Обзор ЧПУ отображает формуляр состояния Обзор после включения ЧПУ, если Вы выбрали разделение экрана дисплея ПРОГР. + СОСТОЯНИЕ (или ПОЗИЦИЯ + СОСТОЯНИЕ) В формуляре "обзор" перечисляются важнейшие параметры состояния, которые также отдельно приведены в соответствующих подробных формулярах. Программная Значение клавиша со Индикация позиции Информация об инструменте Активные M-функции Активные преобразования координат Активная подпрограмма Активное повторение части программы Программа, вызванная с помощью PGM CALL Текущее время обработки Имя активной главной программы Общая информация о программе (закладка PGM) Программная Значение клавиша Прямой Имя активной главной программы выбор невозможен Центр окружности CC (полюса) Счетчик времени выдержки Время обработки, если программа была полностью протестирована в режиме работы Тест программы Текущее время обработки в % Текущее время Вызванные программы Режим автоматического управления У Про г рам- мирование - V TNC:\nc_prog\demo\DIN_IS0\1_Gesenk_casting.i обзор PGM LBL CYC М POS TOOL ТТ TRANS QPARA AFC T : 12 MILL_D24_ROUGH DL-TAB +0.0000 DR-TAB +0.0000 DL-PGM +0.0000 DR-PGM +0.0000 h г v LBL PGM CALL Ф 00:00:02 " JL S N20 G30 G17 Х+0 Y+0 Z-20 N40 T "MILL D24 ROUGH” G17 S1800 F400 N50 GOO G90 X-25 Y+65 Z+1 M13 N120 G02 G90 X+145 Y+80 1+135 J+80 N170 G03 X+50 Y+12 R+30 N210 G27 R10 TH. Ш zfp „21 Г S ИI Я ш +0.000 9i +210.000 Режим: НОМ. 0 T 12 Q s 1800 Q Omm/min IjOvr 100% M 5/9 СОСТОЯНИЕ СОСТОЯНИЕ СОСТОЯНИЕ СОСТОЯНИЕ СОСТОЯНИЕ <3= ОБЗОР ИНД. ЛОЛ. ИНСТРУМ. к"ордашТ 0- ПАРАМ. Щ Ш HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 85
