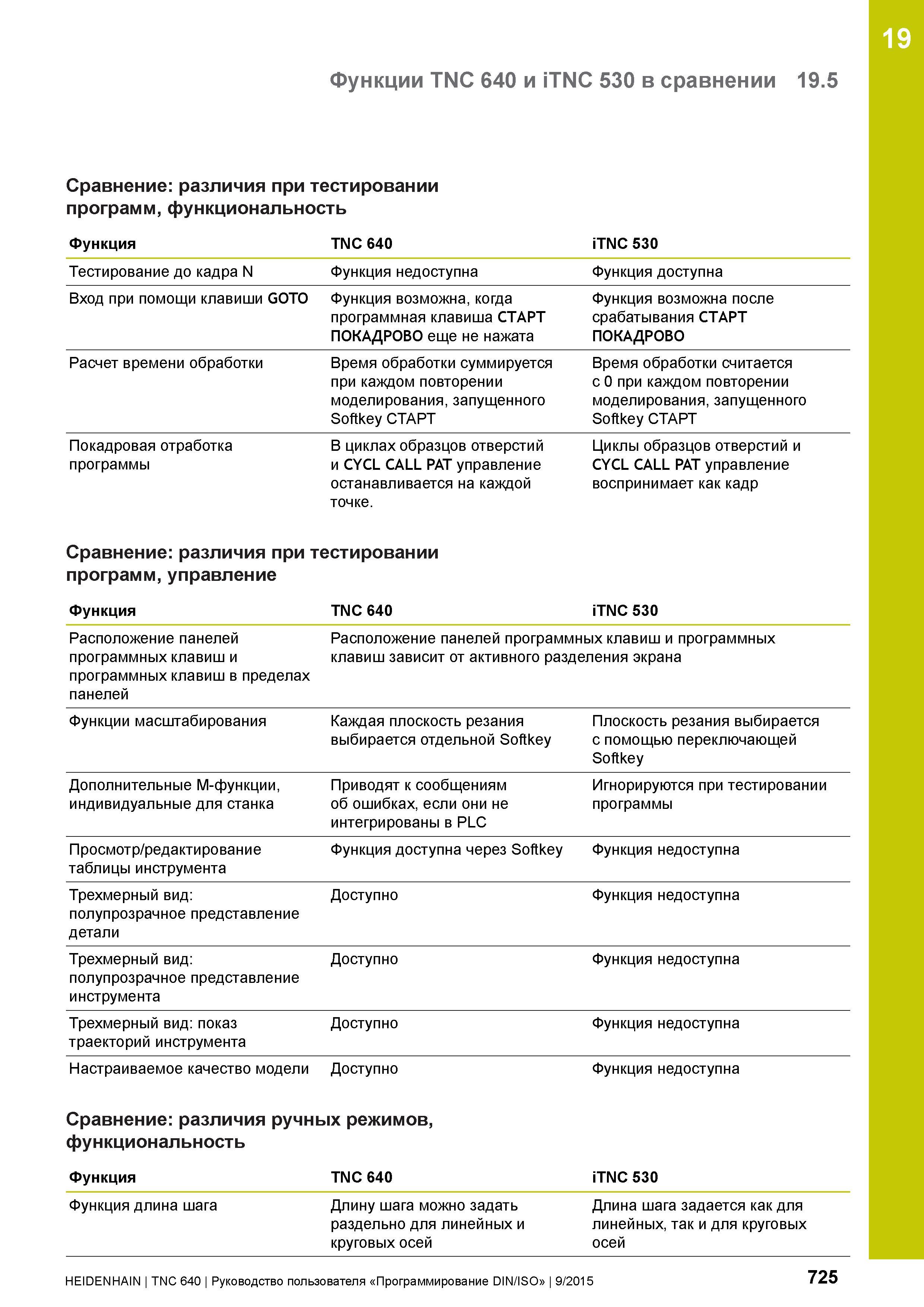

19 Функции TNC 640 и iTNC 530 в сравнении 19.5 Сравнение: различия при тестировании программ, функциональность Функция TNC 640 iTNC 530 Тестирование до кадра N Функция недоступна Функция доступна Вход при помощи клавиши GOTO Функция возможна, когда программная клавиша СТАРТ ПОКАДРОВО еще не нажата Функция возможна после срабатывания СТАРТ ПОКАДРОВО Расчет времени обработки Время обработки суммируется при каждом повторении моделирования, запущенного Softkey СТАРТ Время обработки считается с 0 при каждом повторении моделирования, запущенного Softkey СТАРТ Покадровая отработка программы В циклах образцов отверстий и CYCL CALL PAT управление останавливается на каждой точке. Циклы образцов отверстий и CYCL CALL PAT управление воспринимает как кадр Сравнение: различия при тестировании программ, управление Функция TNC 640 iTNC 530 Расположение панелей программных клавиш и программных клавиш в пределах панелей Расположение панелей программных клавиш и программных клавиш зависит от активного разделения экрана Функции масштабирования Каждая плоскость резания выбирается отдельной Softkey Плоскость резания выбирается с помощью переключающей Softkey Дополнительные М-функции, индивидуальные для станка Приводят к сообщениям об ошибках, если они не интегрированы в PLC Игнорируются при тестировании программы Просмотр/редактирование таблицы инструмента Функция доступна через Softkey Функция недоступна Трехмерный вид: полупрозрачное представление детали Доступно Функция недоступна Трехмерный вид: полупрозрачное представление инструмента Доступно Функция недоступна Трехмерный вид: показ траекторий инструмента Доступно Функция недоступна Настраиваемое качество модели Доступно Функция недоступна Сравнение: различия ручных режимов, функциональность Функция TNC 640 iTNC 530 Функция длина шага Длину шага можно задать раздельно для линейных и круговых осей Длина шага задается как для линейных, так и для круговых осей HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 725
