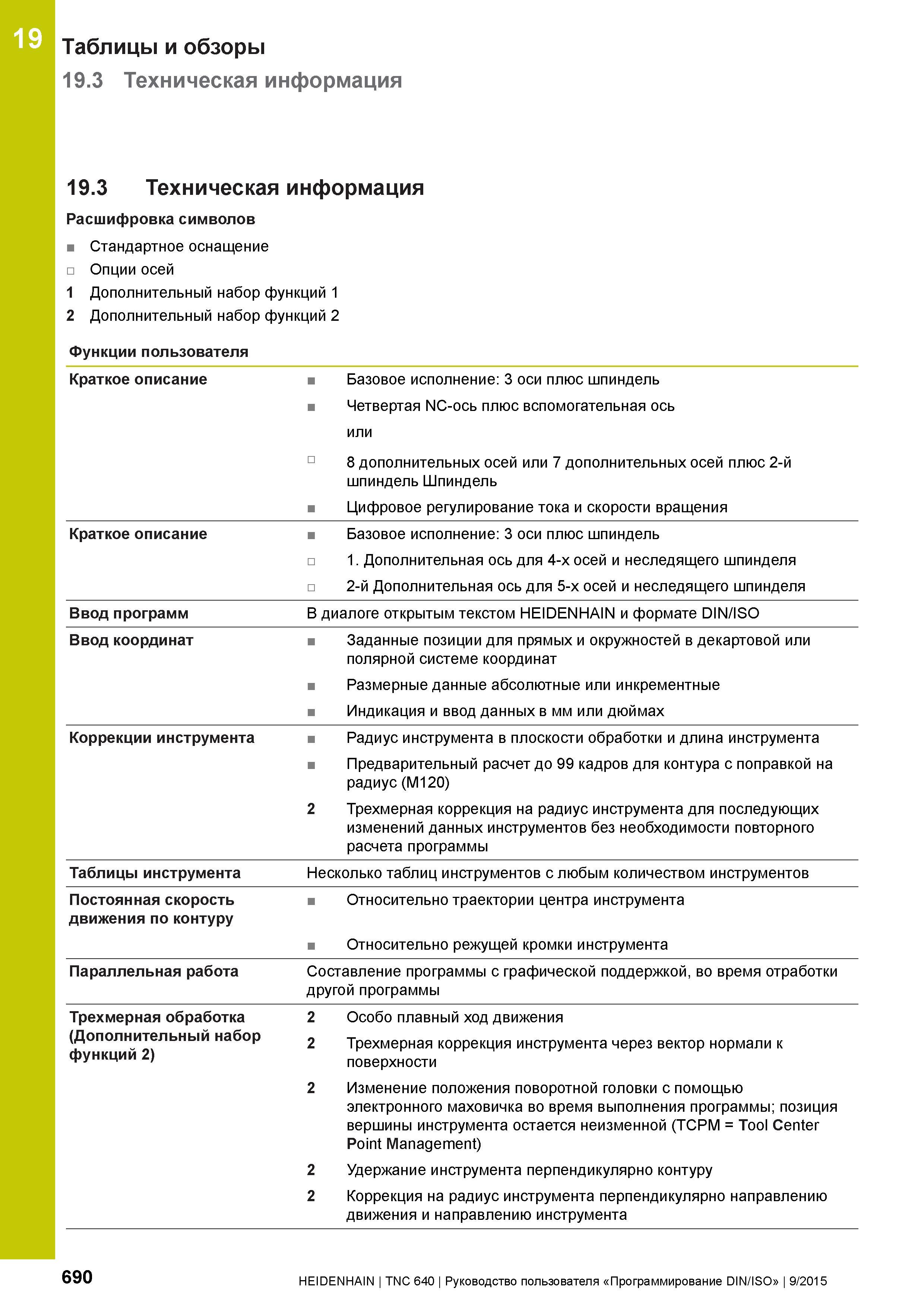

19 Таблицы и обзоры 19.3 Техническая информация 19.3 Техническая информация Расшифровка символов Стандартное оснащение Опции осей 1 Дополнительный набор функций 1 2 Дополнительный набор функций 2 Функции пользователя Краткое описание Базовое исполнение: 3 оси плюс шпиндель Четвертая NC-ось плюс вспомогательная ось или 8 дополнительных осей или 7 дополнительных осей плюс 2-й шпиндель Шпиндель Цифровое регулирование тока и скорости вращения Краткое описание Базовое исполнение: 3 оси плюс шпиндель 1. Дополнительная ось для 4-х осей и неследящего шпинделя 2-й Дополнительная ось для 5-х осей и неследящего шпинделя Ввод программ В диалоге открытым текстом HEIDENHAIN и формате DIN/ISO Ввод координат Заданные позиции для прямых и окружностей в декартовой или полярной системе координат Размерные данные абсолютные или инкрементные Индикация и ввод данных в мм или дюймах Коррекции инструмента Радиус инструмента в плоскости обработки и длина инструмента Предварительный расчет до 99 кадров для контура с поправкой на радиус (M120) 2 Трехмерная коррекция на радиус инструмента для последующих изменений данных инструментов без необходимости повторного расчета программы Таблицы инструмента Несколько таблиц инструментов с любым количеством инструментов Постоянная скорость движения по контуру Относительно траектории центра инструмента Относительно режущей кромки инструмента Параллельная работа Составление программы с графической поддержкой, во время отработки другой программы Трехмерная обработка (Дополнительный набор функций 2) 2 Особо плавный ход движения 2 Трехмерная коррекция инструмента через вектор нормали к поверхности 2 Изменение положения поворотной головки с помощью электронного маховичка во время выполнения программы; позиция вершины инструмента остается неизменной (TCPM = Tool Center Point Management) 2 Удержание инструмента перпендикулярно контуру 2 Коррекция на радиус инструмента перпендикулярно направлению движения и направлению инструмента 690 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
