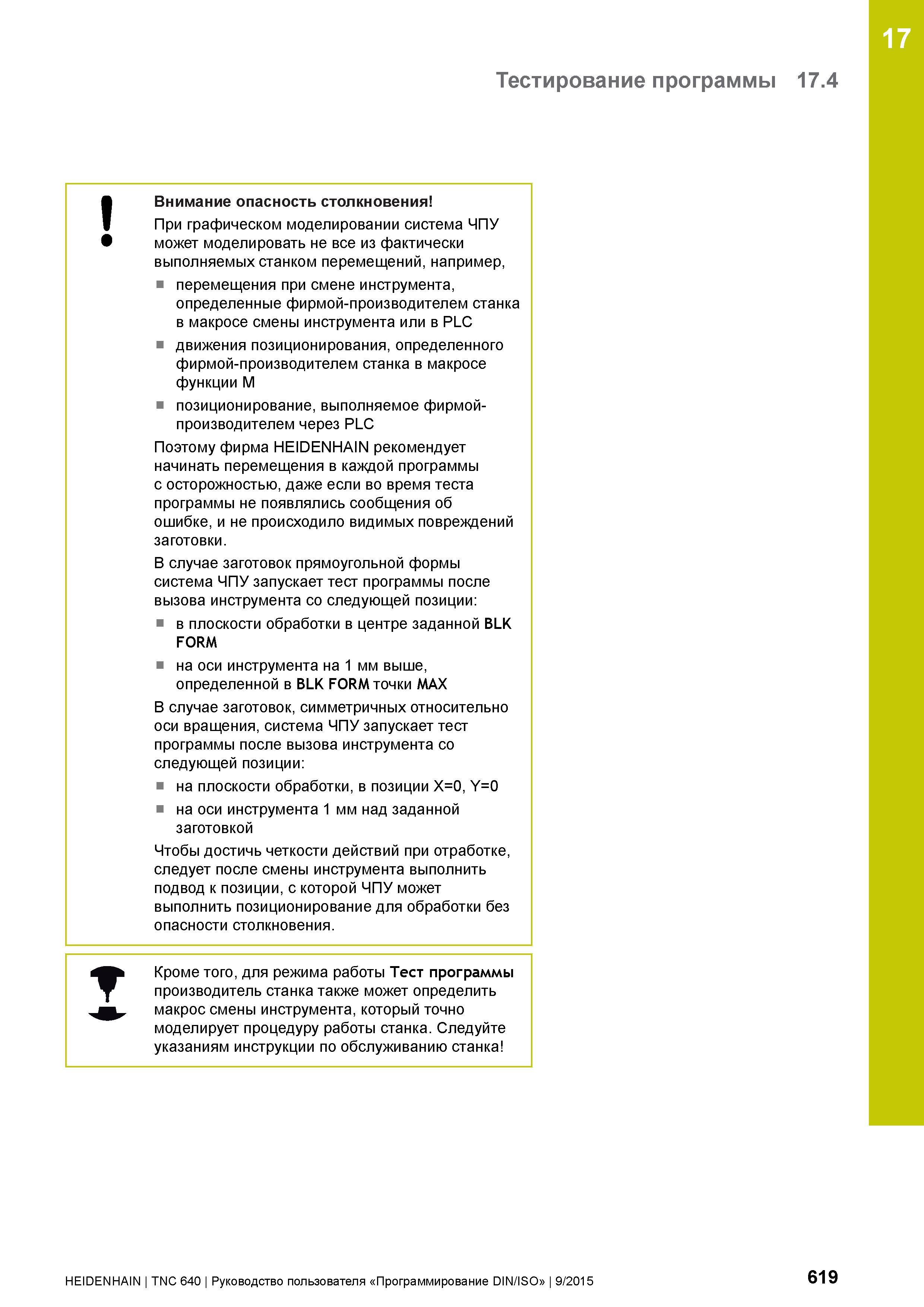

17 Тестирование программы 17.4 I Внимание опасность столкновения При графическом моделировании система ЧПУ может моделировать не все из фактически выполняемых станком перемещений, например, перемещения при смене инструмента, определенные фирмой-производителем станка в макросе смены инструмента или в PLC движения позиционирования, определенного фирмой-производителем станка в макросе функции М позиционирование, выполняемое фирмой-производителем через PLC Поэтому фирма HEIDENHAIN рекомендует начинать перемещения в каждой программы с осторожностью, даже если во время теста программы не появлялись сообщения об ошибке, и не происходило видимых повреждений заготовки. В случае заготовок прямоугольной формы система ЧПУ запускает тест программы после вызова инструмента со следующей позиции: в плоскости обработки в центре заданной BLK FORM на оси инструмента на 1 мм выше, определенной в BLK FORM точки MAX В случае заготовок, симметричных относительно оси вращения, система ЧПУ запускает тест программы после вызова инструмента со следующей позиции: на плоскости обработки, в позиции X=0, Y=0 на оси инструмента 1 мм над заданной заготовкой Чтобы достичь четкости действий при отработке, следует после смены инструмента выполнить подвод к позиции, с которой ЧПУ может выполнить позиционирование для обработки без опасности столкновения. Кроме того, для режима работы Тест программы производитель станка также может определить макрос смены инструмента, который точно моделирует процедуру работы станка. Следуйте указаниям инструкции по обслуживанию станка HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 619
