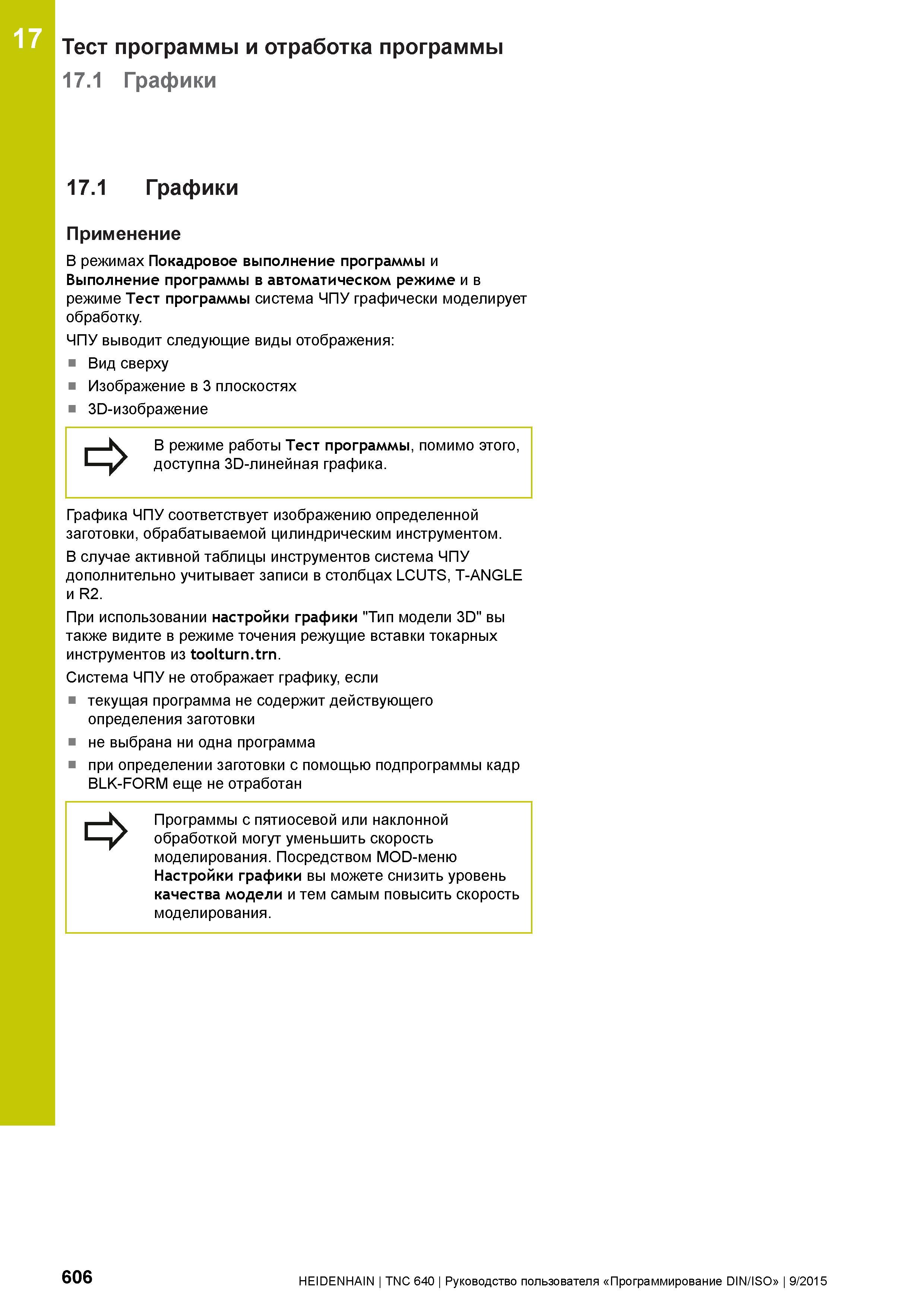

17 Тест программы и отработка программы 17.1 Графики 17.1 Графики Применение В режимах Покадровое выполнение программы и Выполнение программы в автоматическом режиме и в режиме Тест программы система ЧПУ графически моделирует обработку. ЧПУ выводит следующие виды отображения: Вид сверху Изображение в 3 плоскостях 3й-изображение В режиме работы Тест программы, помимо этого, доступна 3Р-линейная графика. Графика ЧПУ соответствует изображению определенной заготовки, обрабатываемой цилиндрическим инструментом. В случае активной таблицы инструментов система ЧПУ дополнительно учитывает записи в столбцах LCUTS, T-ANGLE и R2. При использовании настройки графики "Тип модели 3D" вы также видите в режиме точения режущие вставки токарных инструментов из toolturn.trn. Система ЧПУ не отображает графику, если текущая программа не содержит действующего определения заготовки не выбрана ни одна программа при определении заготовки с помощью подпрограммы кадр BLK-FORM еще не отработан Программы с пятиосевой или наклонной обработкой могут уменьшить скорость моделирования. Посредством MOD-меню Настройки графики вы можете снизить уровень качества модели и тем самым повысить скорость моделирования. 606 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
