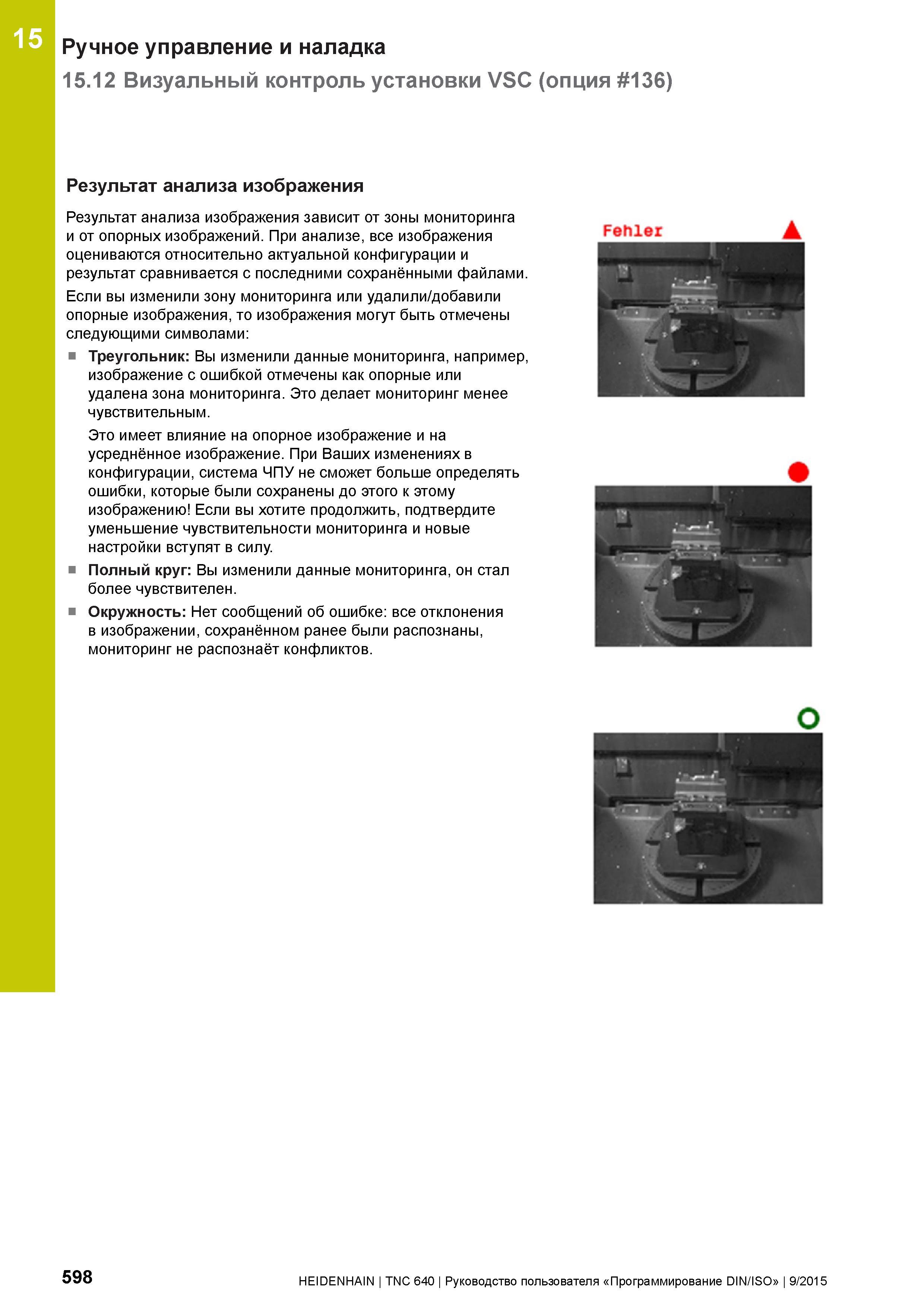

Ручное управление и наладка 15.12 Визуальный контроль установки VSC (опция 136) 15 Результат анализа изображения Результат анализа изображения зависит от зоны мониторинга и от опорных изображений. При анализе, все изображения оцениваются относительно актуальной конфигурации и результат сравнивается с последними сохранёнными файлами. Если вы изменили зону мониторинга или удалили/добавили опорные изображения, то изображения могут быть отмечены следующими символами: Треугольник: Вы изменили данные мониторинга, например, изображение с ошибкой отмечены как опорные или удалена зона мониторинга. Это делает мониторинг менее чувствительным. Это имеет влияние на опорное изображение и на усреднённое изображение. При Ваших изменениях в конфигурации, система ЧПУ не сможет больше определять ошибки, которые были сохранены до этого к этому изображению Если вы хотите продолжить, подтвердите уменьшение чувствительности мониторинга и новые настройки вступят в силу. Полный круг: Вы изменили данные мониторинга, он стал более чувствителен. Окружность: Нет сообщений об ошибке: все отклонения в изображении, сохранённом ранее были распознаны, мониторинг не распознаёт конфликтов. 598 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
