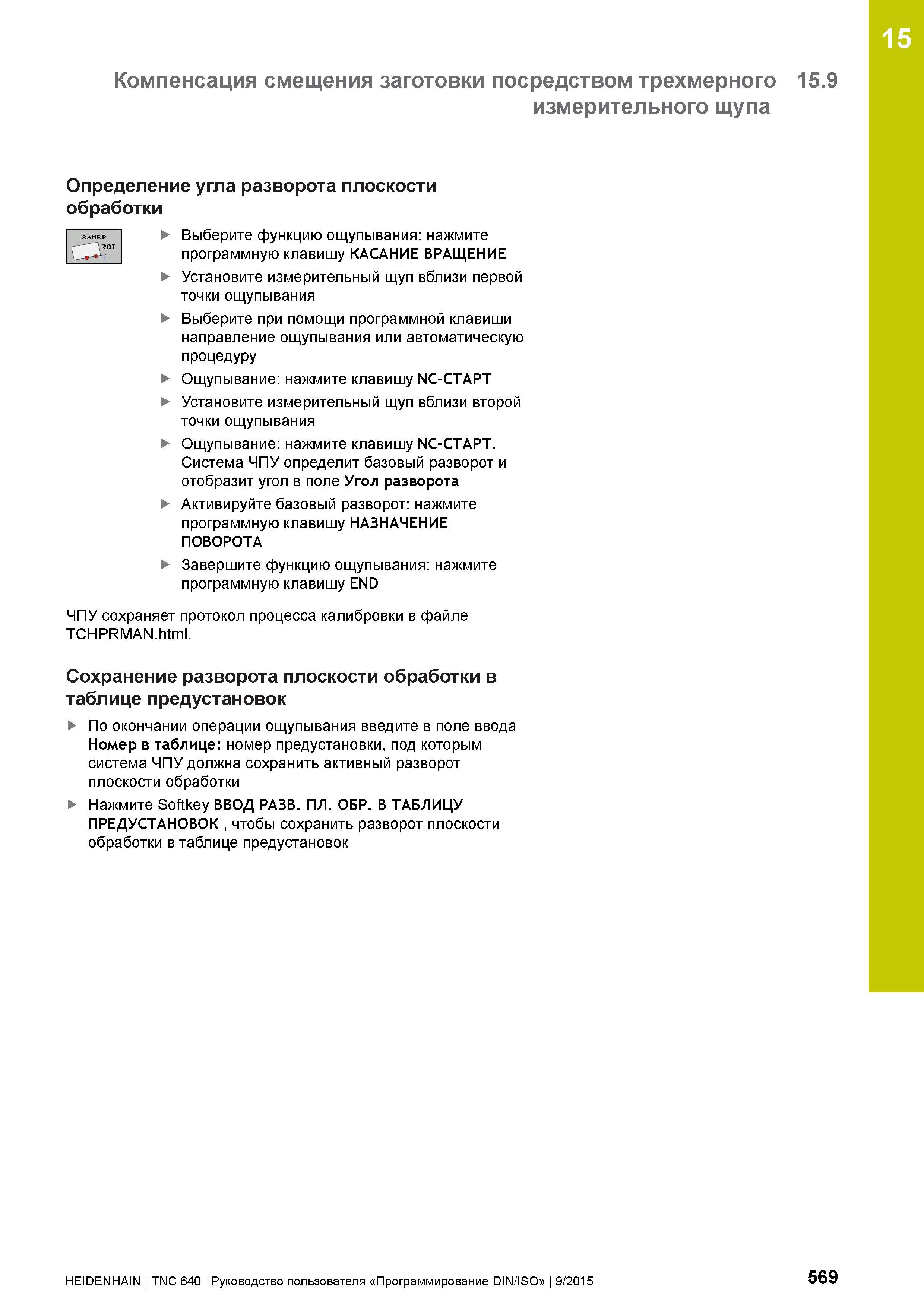

15 Компенсация смещения заготовки посредством трехмерного 15.9 измерительного щупа QD: Определение угла разворота плоскости обработки Выберите функцию ощупывания: нажмите программную клавишу КАСАНИЕ ВРАЩЕНИЕ Установите измерительный щуп вблизи первой точки ощупывания Выберите при помощи программной клавиши направление ощупывания или автоматическую процедуру Ощупывание: нажмите клавишу NC-СТАРТ Установите измерительный щуп вблизи второй точки ощупывания Ощупывание: нажмите клавишу NC-СТАРТ. Система ЧПУ определит базовый разворот и отобразит угол в поле Угол разворота Активируйте базовый разворот: нажмите программную клавишу НАЗНАЧЕНИЕ ПОВОРОТА Завершите функцию ощупывания: нажмите программную клавишу END ЧПУ сохраняет протокол процесса калибровки в файле TCHPRMAN.html. Сохранение разворота плоскости обработки в таблице предустановок По окончании операции ощупывания введите в поле ввода Номер в таблице: номер предустановки, под которым система ЧПУ должна сохранить активный разворот плоскости обработки Нажмите Softkey ВВОД РАЗВ. ПЛ. ОБР. В ТАБЛИЦУ ПРЕДУСТАНОВОК , чтобы сохранить разворот плоскости обработки в таблице предустановок HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 569
