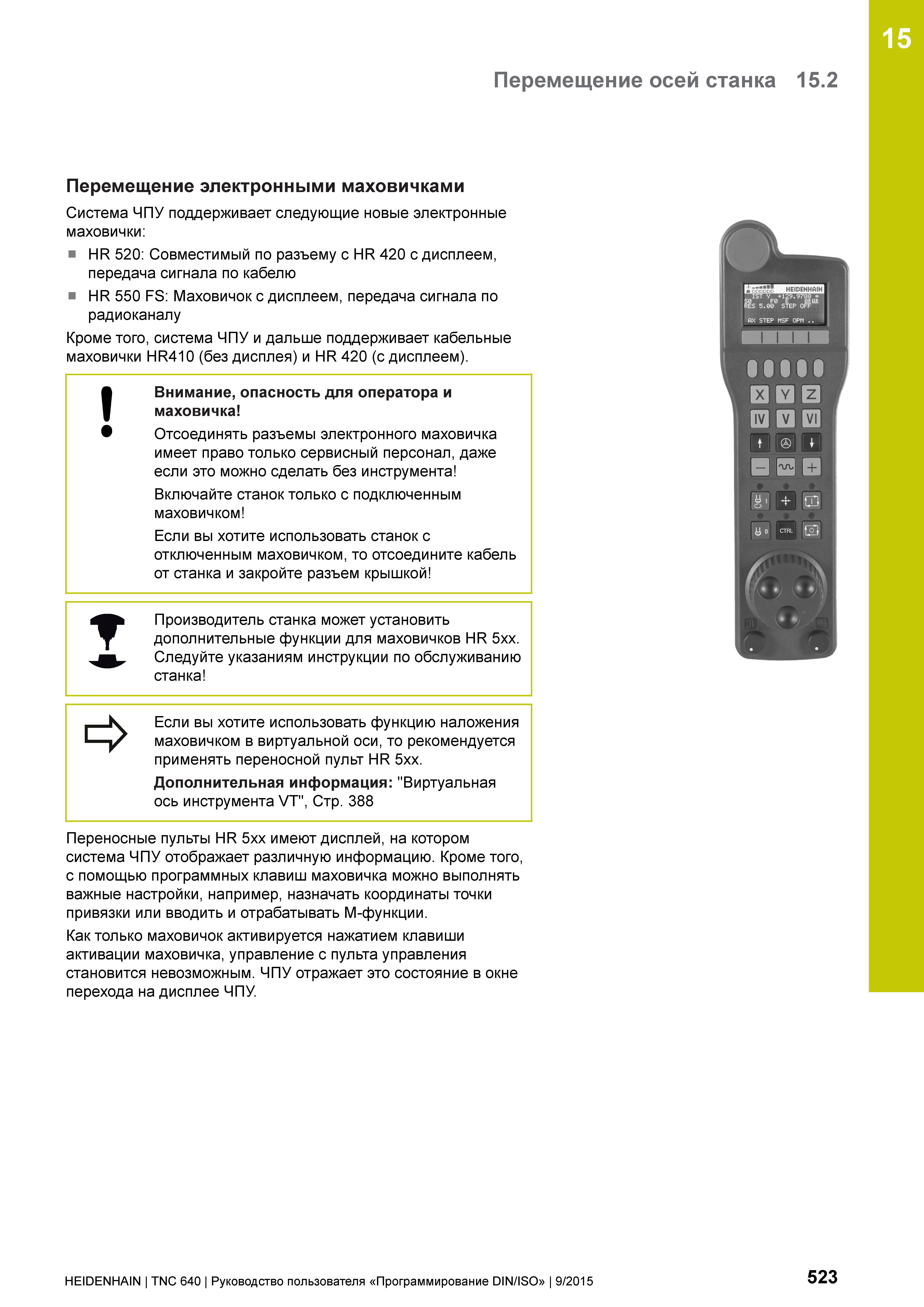

15 Перемещение осей станка 15.2 Перемещение электронными маховичками Система ЧПУ поддерживает следующие новые электронные маховички: HR 520: Совместимый по разъему с HR 420 с дисплеем, передача сигнала по кабелю HR 550 FS: Маховичок с дисплеем, передача сигнала по радиоканалу Кроме того, система ЧПУ и дальше поддерживает кабельные маховички HR410 (без дисплея) и HR 420 (с дисплеем). Внимание, опасность для оператора и маховичка Отсоединять разъемы электронного маховичка имеет право только сервисный персонал, даже если это можно сделать без инструмента Включайте станок только с подключенным маховичком Если вы хотите использовать станок с отключенным маховичком, то отсоедините кабель от станка и закройте разъем крышкой Производитель станка может установить дополнительные функции для маховичков HR 5xx. Следуйте указаниям инструкции по обслуживанию станка Если вы хотите использовать функцию наложения маховичком в виртуальной оси, то рекомендуется применять переносной пульт HR 5xx. Дополнительная информация: "Виртуальная ось инструмента VT", Стр. 388 t t У о CTRL fo Переносные пульты HR 5xx имеют дисплей, на котором система ЧПУ отображает различную информацию. Кроме того, с помощью программных клавиш маховичка можно выполнять важные настройки, например, назначать координаты точки привязки или вводить и отрабатывать М-функции. Как только маховичок активируется нажатием клавиши активации маховичка, управление с пульта управления становится невозможным. ЧПУ отражает это состояние в окне перехода на дисплее ЧПУ. HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 523
