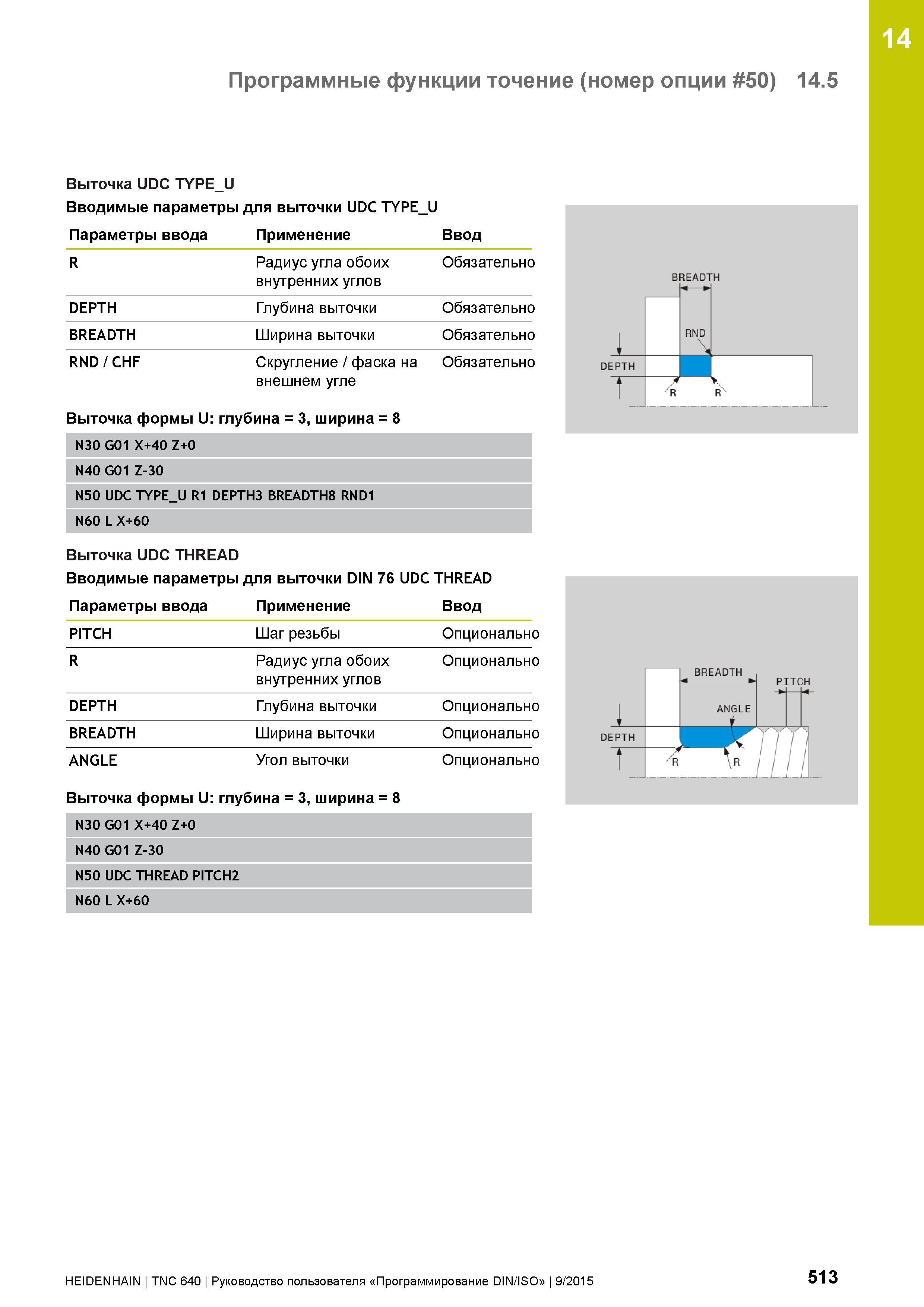

14 Программные функции точение (номер опции 50) 14.5 Выточка UDC TYPE_U Вводимые параметры для выточки UDC TYPE_U Параметры ввода Применение Ввод R Радиус угла обоих Обязательно внутренних углов DEPTH Глубина выточки Обязательно BREADTH Ширина выточки Обязательно RND / CHF Скругление / фаска на Обязательно внешнем угле Выточка формы U: глубина = 3, ширина = 8 N30 G01 X+40 Z+0 N40 G01 Z-30 N50 UDC TYPE_U R1 DEPTH3 BREADTH8 RND1 N60 LX+60 Выточка UDC THREAD Вводимые параметры для выточки DIN 76 UDC THREAD Параметры ввода Применение Ввод PITCH Шаг резьбы Опционально R Радиус угла обоих Опционально внутренних углов DEPTH Глубина выточки Опционально BREADTH Ширина выточки Опционально ANGLE Угол выточки Опционально Выточка формы U: глубина = 3, ширина = 8 N30 G01 X+40 Z+0 N40 G01 Z-30 N50 UDC THREAD PITCH2 N60 L X+60 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 513
