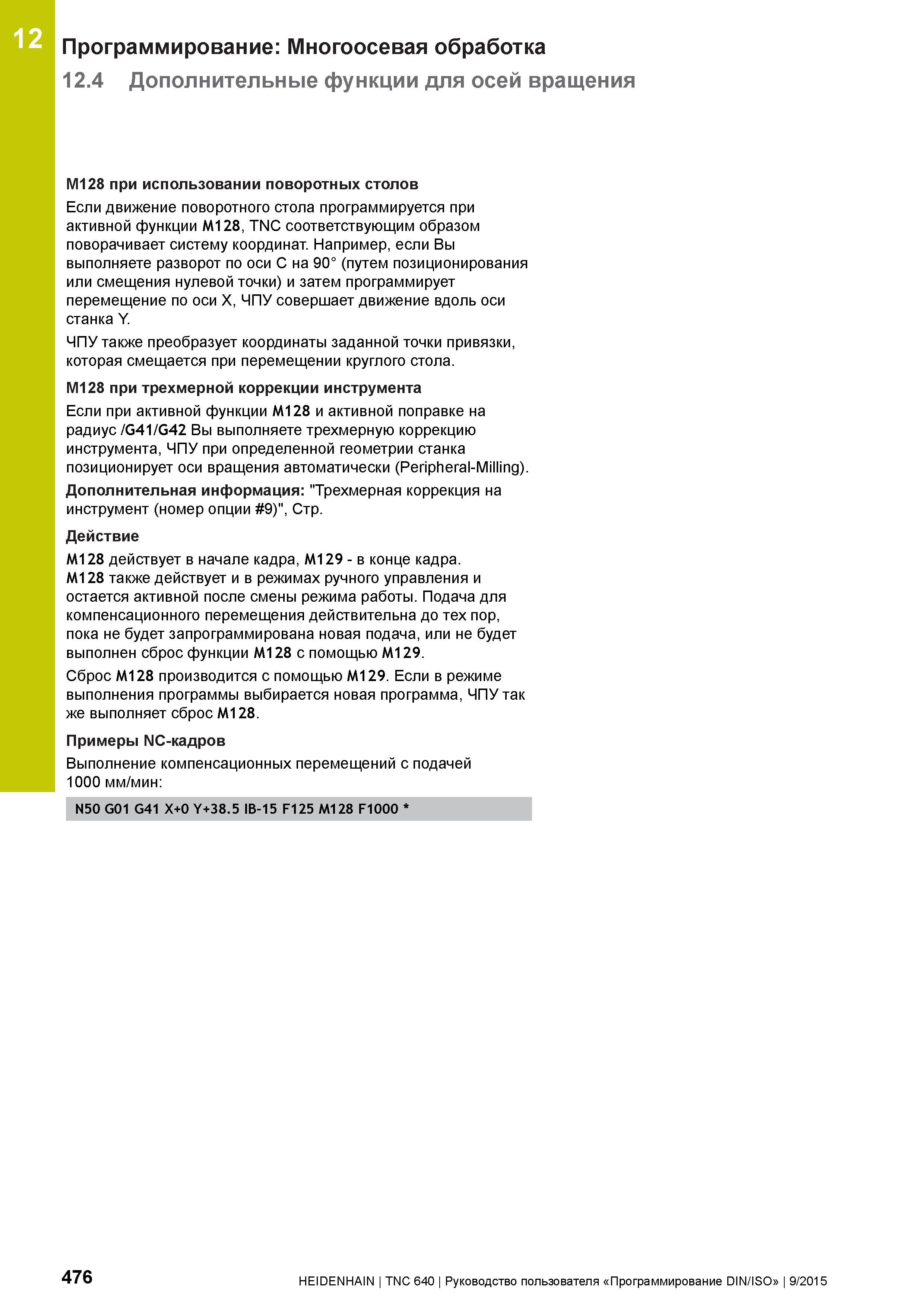

12 Программирование: Многоосевая обработка 12.4 Дополнительные функции для осей вращения M128 при использовании поворотных столов Если движение поворотного стола программируется при активной функции M128, Т соответствующим образом поворачивает систему координат. Например, если Вы выполняете разворот по оси C на 90° (путем позиционирования или смещения нулевой точки) и затем программирует перемещение по оси X, ЧПУ совершает движение вдоль оси станка Y ЧПУ также преобразует координаты заданной точки привязки, которая смещается при перемещении круглого стола. M128 при трехмерной коррекции инструмента Если при активной функции M128 и активной поправке на радиус /G41/G42 Вы выполняете трехмерную коррекцию инструмента, ЧПУ при определенной геометрии станка позиционирует оси вращения автоматически (Peripheral-Milling). Дополнительная информация: "Трехмерная коррекция на инструмент (номер опции 9)", Стр. Действие M128 действует в начале кадра, M129 - в конце кадра. M128 также действует и в режимах ручного управления и остается активной после смены режима работы. Подача для компенсационного перемещения действительна до тех пор, пока не будет запрограммирована новая подача, или не будет выполнен сброс функции M128 с помощью M129. Сброс M128 производится с помощью M129. Если в режиме выполнения программы выбирается новая программа, ЧПУ так же выполняет сброс M128. Примеры NC-кадров Выполнение компенсационных перемещений с подачей 1000 мм/мин: N50 G01 G41 X+0 Y+38.5 IB-15 F125 M128 F1000 476 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
