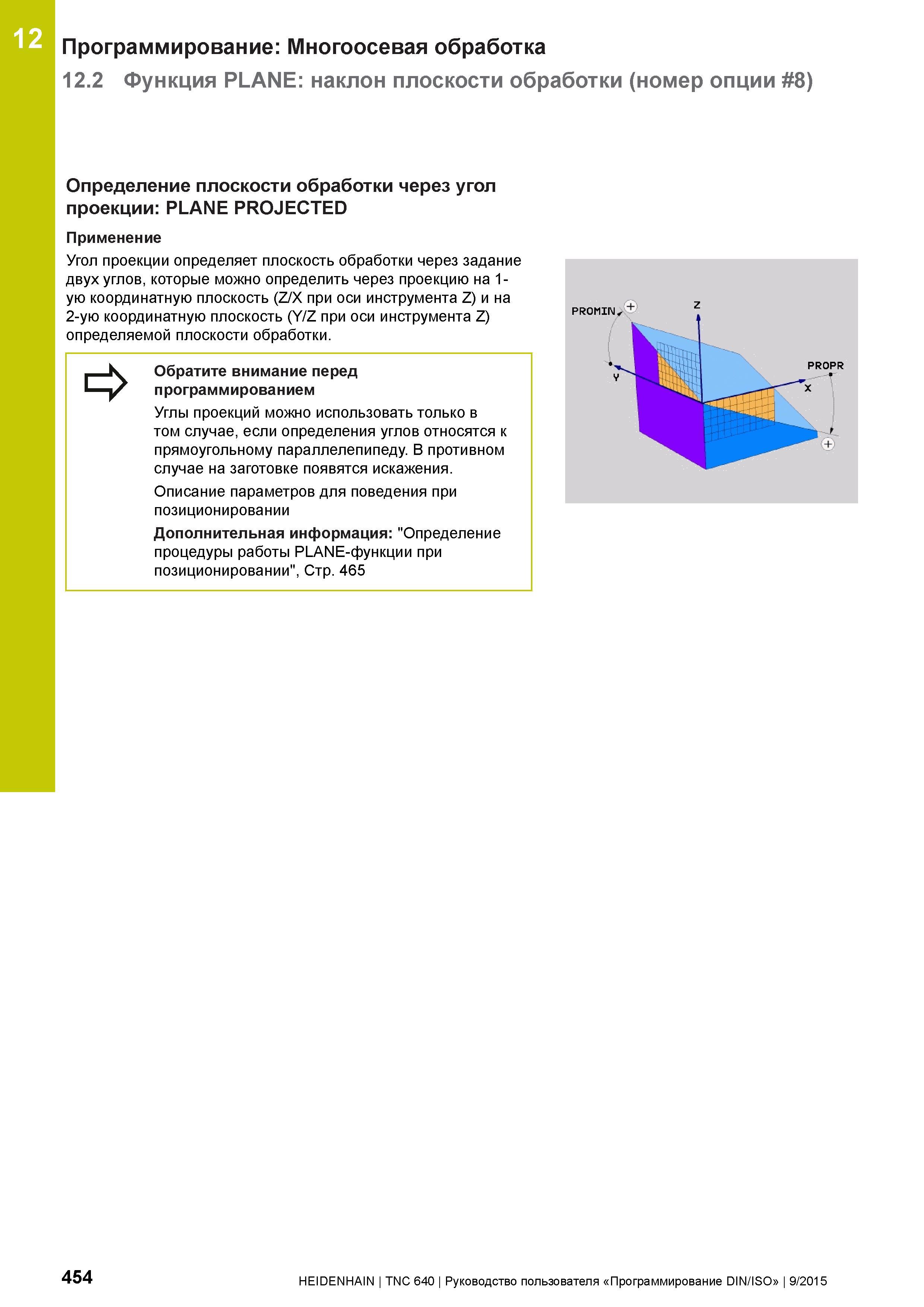

12 Программирование: Многоосевая обработка 12.2 Функция PLANE: наклон плоскости обработки (номер опции 8) Определение плоскости обработки через угол проекции: PLANE PROJECTED Применение Угол проекции определяет плоскость обработки через задание двух углов, которые можно определить через проекцию на 1ую координатную плоскость (Z/X при оси инструмента Z) и на 2-ую координатную плоскость (Y/Z при оси инструмента Z) определяемой плоскости обработки. К Обратите внимание перед I у программированием Углы проекций можно использовать только в том случае, если определения углов относятся к прямоугольному параллелепипеду. В противном случае на заготовке появятся искажения. Описание параметров для поведения при позиционировании Дополнительная информация: "Определение процедуры работы PLANE-функции при позиционировании", Стр. 465 454 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
