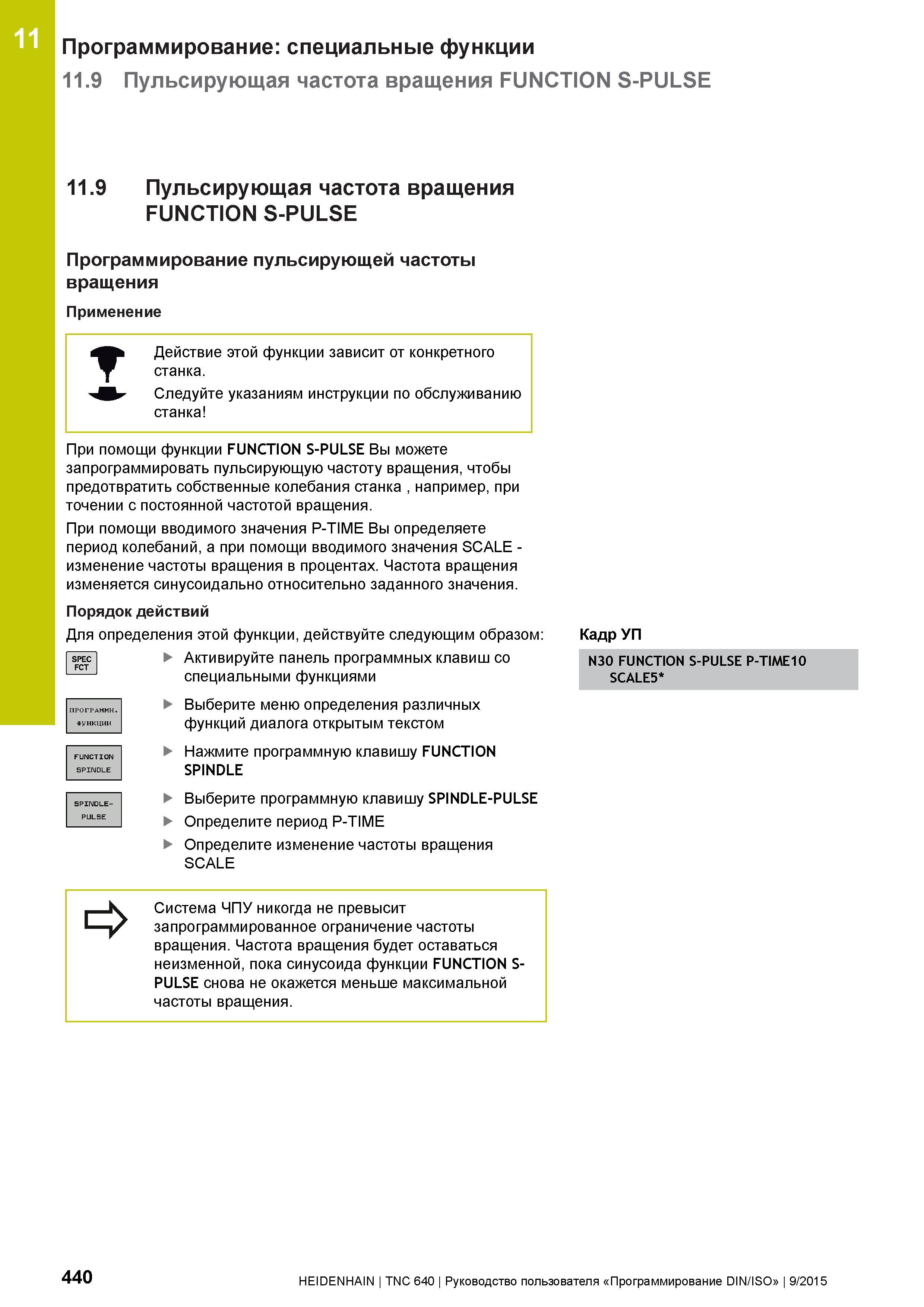

11 Программирование: специальные функции 11.9 Пульсирующая частота вращения FUNCTION S-PULSE 11.9 Пульсирующая частота вращения FUNCTION S-PULSE Программирование пульсирующей частоты вращения Применение Действие этой функции зависит от конкретного станка. Следуйте указаниям инструкции по обслуживанию станка При помощи функции FUNCTION S-PULSE Вы можете запрограммировать пульсирующую частоту вращения, чтобы предотвратить собственные колебания станка , например, при точении с постоянной частотой вращения. При помощи вводимого значения P-TIME Вы определяете период колебаний, а при помощи вводимого значения SCALE -изменение частоты вращения в процентах. Частота вращения изменяется синусоидально относительно заданного значения. Порядок действий Для определения этой функции, действуйте следующим образом: Активируйте панель программных клавиш со специальными функциями Выберите меню определения различных функций диалога открытым текстом Нажмите программную клавишу FUNCTION SPINDLE Выберите программную клавишу SPINDLE-PULSE Определите период P-TIME Определите изменение частоты вращения SCALE SPEC FCT Кадр УП N30 FUNCTION S-PULSE P-TIME10 SCALE5 Система ЧПУ никогда не превысит запрограммированное ограничение частоты вращения. Частота вращения будет оставаться неизменной, пока синусоида функции FUNCTION S-PULSE снова не окажется меньше максимальной частоты вращения. 440 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
