412 Руководство пользователя системы HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр.412 |
|||||

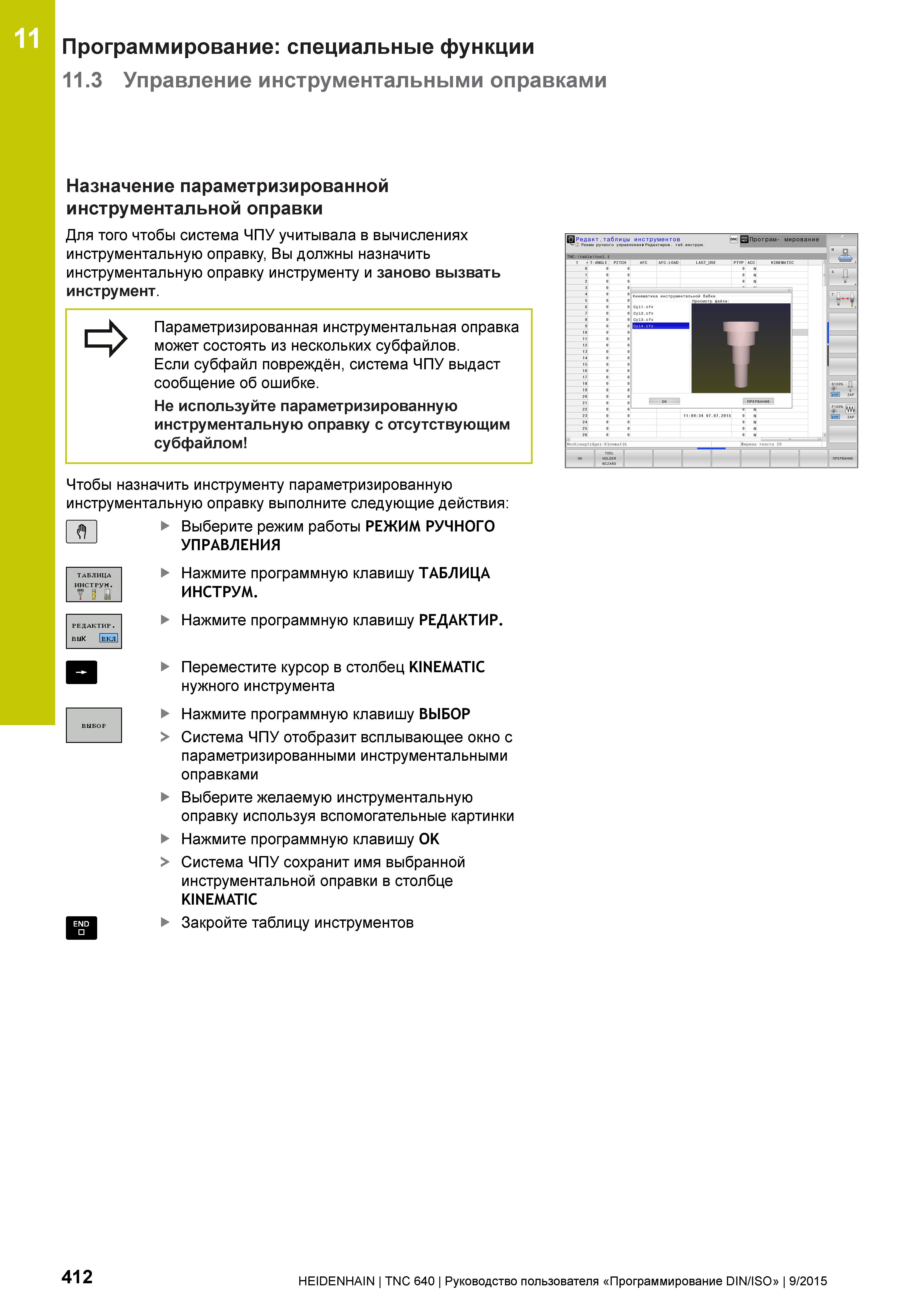

Руководство HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр. 412 0412 Lab2u 11 Программирование: специальные функции 11.3 Управление инструментальными оправками Назначение параметризированной инструментальной оправки Для того чтобы система ЧПУ учитывала в вычислениях инструментальную оправку, Вы должны назначить инструментальную оправку инструменту и заново вызвать инструмент. Параметризированная инструментальная оправка может состоять из нескольких субфайлов. Если субфайл повреждён, система ЧПУ выдаст сообщение об ошибке. Не используйте параметризированную инструментальную оправку с отсутствующим субфайлом Чтобы назначить инструменту параметризированную инструментальную оправку выполните следующие действия: Выберите режим работы РЕЖИМ РУЧНОГО УПРАВЛЕНИЯ Нажмите программную клавишу ТАБЛИЦА ИНСТРУМ. Нажмите программную клавишу РЕДАКТИР. Переместите курсор в столбец KINEMATIC нужного инструмента Нажмите программную клавишу ВЫБОР Система ЧПУ отобразит всплывающее окно с параметризированными инструментальными оправками Выберите желаемую инструментальную оправку используя вспомогательные картинки Нажмите программную клавишу OK Система ЧПУ сохранит имя выбранной инструментальной оправки в столбце KINEMATIC Закройте таблицу инструментов 412 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 |
|||||
