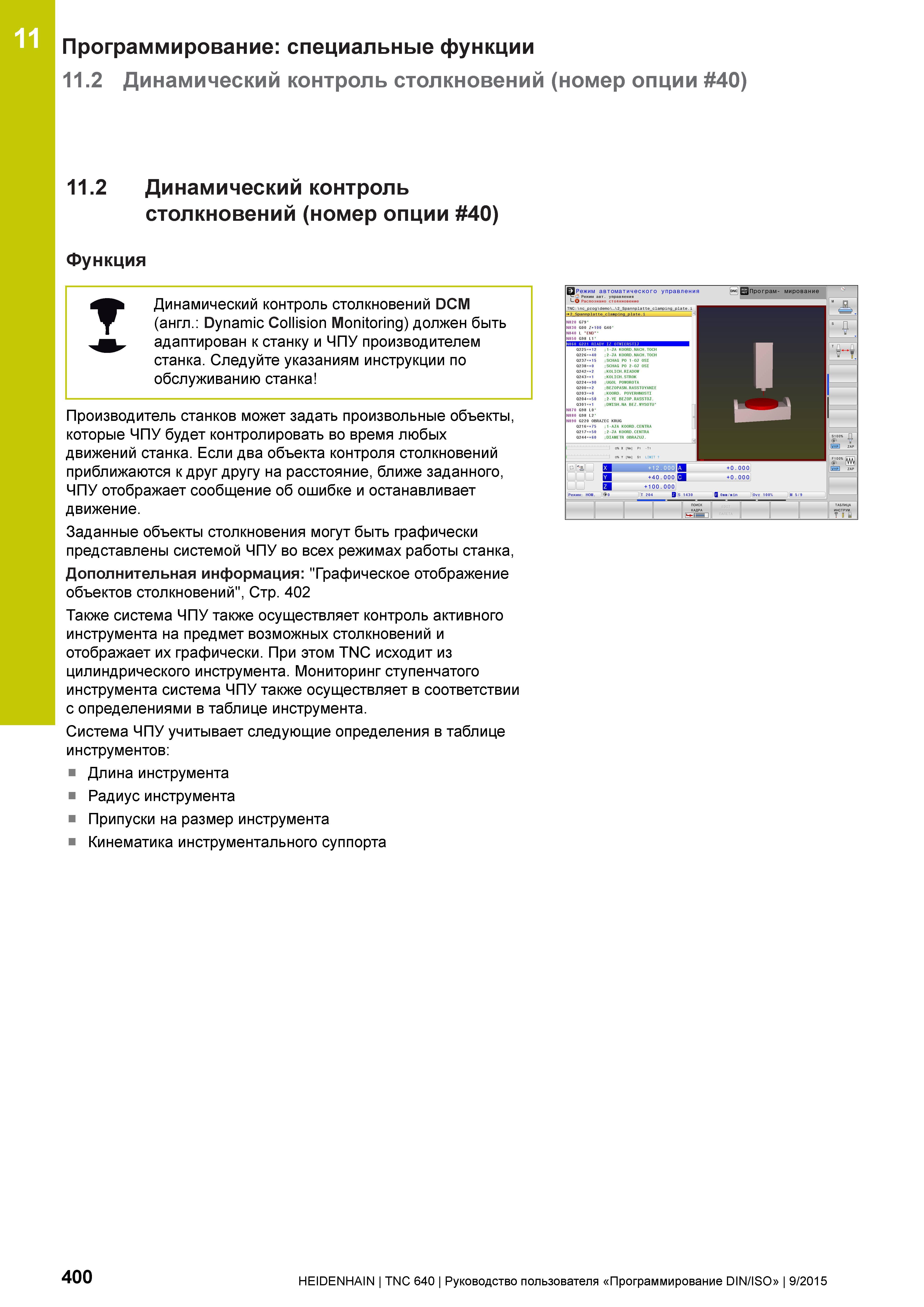

Программирование: специальные функции 11.2 Динамический контроль столкновений (номер опции 40) 11.2 Динамический контроль столкновений (номер опции 40) Функция Динамический контроль столкновений DCM (англ.: Dynamic Collision Monitoring) должен быть адаптирован к станку и ЧПУ производителем станка. Следуйте указаниям инструкции по обслуживанию станка Производитель станков может задать произвольные объекты, которые ЧПУ будет контролировать во время любых движений станка. Если два объекта контроля столкновений приближаются к друг другу на расстояние, ближе заданного, ЧПУ отображает сообщение об ошибке и останавливает движение. Заданные объекты столкновения могут быть графически представлены системой ЧПУ во всех режимах работы станка, Дополнительная информация: "Графическое отображение объектов столкновений", Стр. 402 Также система ЧПУ также осуществляет контроль активного инструмента на предмет возможных столкновений и отображает их графически. При этом TNC исходит из цилиндрического инструмента. Мониторинг ступенчатого инструмента система ЧПУ также осуществляет в соответствии с определениями в таблице инструмента. Система ЧПУ учитывает следующие определения в таблице инструментов: Длина инструмента Радиус инструмента Припуски на размер инструмента Кинематика инструментального суппорта 400 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
